一、概述
1.用途和适用范围:
KSY-12-16(A)控制器是1300℃电炉的配套设备，它可对电炉内的温度进行测量、显示、控制，可使炉膛内的温度自动保持恒温。
KSY-12-16(A)控制器主要与6-13、8-13、10-13等型号产品箱式电阻炉配套使用。
2.产品特点：
由于电炉的加热元件以硅碳棒为主，其加热元件的冷态和热态时的电阻值相差较大，在长期使用中硅碳棒的电阻值将逐渐变大。因此本控制器的输出功率可以调节以满足硅碳棒老化后电阻炉的正常使用。温度的显示为数字式显示。控制温度为自动控温。因此本控制器具有温度控制和功率调节两种功能。
3.型号的组成及代表意义：
KSY-12-16 (A) 控制器各符号的代表意义：
K—控制器
S—实验电阻炉
Y—可控硅移相控制
12—最大控制功率12KW
16—最高控制温度1600℃
A—智能温控仪表，PID控制
4.使用环境条件:
1) 环境温度:5~40℃
2) 相对湿度:不大于80%
3) 周围无导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体。
4) 没有明显的震动和颠簸
5) 垂直放置、倾斜度不大于5度。
二.结构特征与工作原理
1.结构特征:

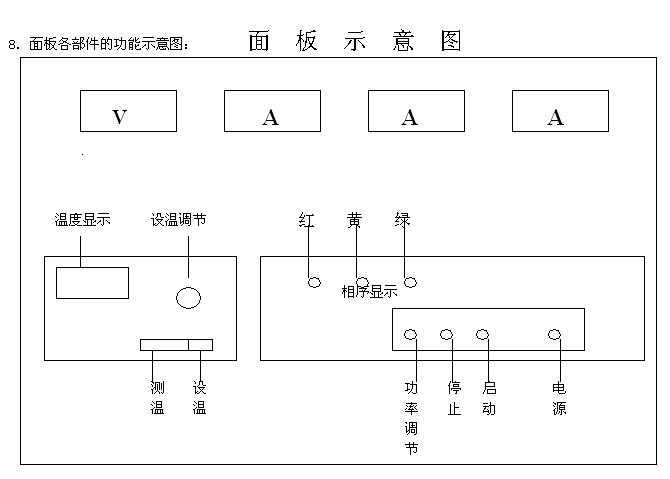

KSY-12-16(A)控制器为柜式结构,外壳由钢板冲压折制焊接成型。外壳表面采用高强度的静电喷涂工艺，漆膜光滑牢固，控制面板采用PVC软面板，造型美观。控制器的前后均设有可打开的门，方便维修。前面板装有电压表、电流表、温控仪表、电源锁式开关、启动、停止按钮开关、功率调节电位器及三相电源相序显示器。
2.工作原理简介:
KSY-12-16(A)控制器控制系统的主回路采用了可控硅移相集成电路。该电路的移相范围大于170度。它具有锯齿波线性好，控制调节方便，并有失交保护等优点，使用可靠性高。其工作原理为：热电偶将电炉内部的毫伏电压值进行比较，使炉膛内的温度保持恒温。作为PID调节信号输出控制主回路的执行元件，输出功率的调节是经过脉冲触发电路板的移相集成电路的移相输入端输入移相电压，控制可控硅导通角的大小，使电炉内的加热元件加热，来控制输出电压和输出电流满足输出功率的要求，从而达到用户所需要的炉膛温度。
三.主要技术特性
1.额定电压: 380V±10%
2.电源频率: 50HZ±1HZ
3.电源相数：三相
4.最大控制功率：12KW
5.最高输出电流：50A
6.最高输出电压：不小于370V
7.最高控制温度：1600℃
8.控制精度：不大于设定值的±3℃
9.外形尺寸(mm) (宽×深×高) ：510×300×1000
10.重量： Kg
四.设备的安装
1. KSY-12-16(A)控制器不需要特殊的设置，可将控制器平放在室内平整地面上或实验台上。
2.控制器应避免震动，其安放位置与电炉不宜太近，一般与电炉的距离大于50cm。这样可防止电炉表面温升影响控制器内电子元件的正常工作。
3.设备的连接：
1) 在控制器的后门下端电气板上有接线端子排，并有接线的标记铭牌，其排列顺序为（从左至右）三相电源输入端A、B、C相，中线N，电炉的三组加热元件A、B、C保护接地线，行程开关、热电偶“－”，“＋”，共十二个接线端子。前七个接线端子的最大承受电流为50A，后五个接线端子的最大承受电流为10A。
4.设备连接时注意事项：
1) 电源的输入功率大于10KVA。
2) 三相电源输入应连接在大于60A的刀闸上。
3) 三相电源输入线及控制器输出与电炉的连接应用导线截面积不小于6mm²的铜芯绝缘线。
4) 电源中性线N用4mm²的铜芯绝缘线，行程开关连接线应用导线截面积不小于1.0mm²的铜芯绝缘线。
5) 设备应可靠地接地，防止设备漏电，确保使用安全。
6) 热电偶的接线：电炉在出厂时配有黑色温度补偿导线。补偿导线内红色导线一端接在热电偶“＋”端上，另一端接在控制器端子板热电偶的“＋”端子上。补偿导线内绿色导线一端接在热电偶“－”端上，另一端接在控制器端子板热电偶的“－”端子上。电偶连接后将电偶插入电炉的电偶孔中。
五、使用方法
1. 控制器开箱后，应检查其外观有无损伤，各电气件是否紧固，配件是否齐全。
2. 操作者在使用控制器前应仔细阅读本使用说明书的有关事项，并认真对照说明书查阅控制器与电炉的导线连接是否正确，导线使用是否合理，有无错接或漏接，接线是否牢固可靠，设备之间的保护接地是否与大地连接牢固，各项检查无误后方可使用。
3. 将380V专用电源刀闸合上，观察前面板相序显示功能是否正确，即A相显示红色，B相显示黄色，C相显示绿色。若显示颜色不对，此时拉掉电闸，将端子板输入电源端的任意两根导线位置互换，再合上刀闸，若显示正确，证明相序正确。
4. 将面板上功率调节旋钮向左旋至最小，将温控仪表拨动开关拨向“设定”，开启电源开关，调节温度设定旋钮，观察温控仪表上的数字显示至用户所需要的温度值上，再将温控仪表拨动开关拨向“测量”位置。
5. 先启动面板上带锁电源开关，然后按动面板上的“启动”按钮，此时温控仪表的显示温度为炉膛内的实际温度。缓慢调节功率输出旋钮，使电流表指示的电流值与电压表指示的电压值乘积不大于电阻炉的额定功率即可（额定功率换算：3V×单一A）。一般功率调小时，炉膛温度升温缓慢，但可延长加热元件的使用寿命，否则功率调大时炉膛升温速度快，但影响加热元件的使用寿命。一般电流表的指示值为20～30A为宜。
6. 加热后炉膛内温度缓慢上升，当炉内温度接近设定温度时，温控仪表进入PID调节的比例带，电流值缓慢下降，由于加热元件的热惯性，温度还在缓慢上升，达到设定温度时，PID调节使电加热元件停止加热，经过2～3次的PID反复调节后，则温控仪表显示达到设定温度值，一般测量显示温度与设定温度不大于±3℃。
7. 实验工作结束后，将“功率调节”旋钮向左旋至最小，按动面板上的停止按钮，将电源断掉，拉掉刀闸。
六、维修及保养
1.为了保证温度控制器良好可靠地工作，必须定期进行下列项目检查
(1) 各接线处的连接是否松动应及时紧固。
(2) 校对温控仪表的精度应在误差之内。
(3) 保持温控器内清洁，每做完实验后应关机并清理内部，电器部件应干净，并用仪器罩上
2.长期不使用该设备应按本说明书第4项环境条件贮存。
七、对用户的承诺
产品出厂后对该设备实行“三包”。具体“三包”内容按厂方售后服务有关规定执行即：
1、 凡用户按使用说明书要求，正确使用设备，在一年内出现质量问题，负责保修，免收修理费。
2、 维修后的设备在规定的保修期内出现同样的质量问题负责免费维修。
3、 用户未按使用说明书各项进行安装而造成的质量问题，本单位负责维修，但收取配件维修费。
4、 超过保修期的产品常年负责配件供应及维修。
5、 保修期以用户购买发票为依据之日计算。
