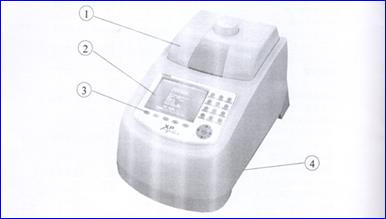

结构示意图
① 模块 ② 液晶显示屏 ③ 操作键盘 ④ 通风孔
⑤ 电源开头 ⑥ 电源插座 ⑦ 熔断器座 ⑧ RS232接口
二、键盘示意图
按键说明
三、单元模块的安装
拆除模块：拆去后导风板，拧松固定销螺钉打开固定销，缓慢抽出模块，将主机联接插头从模块上拔下，取下模块。
安装模块：将模块搁在模块插槽上 主机联接插头在模块上，合上模块，关上固定销并拧紧固定销螺钉，装上后导风板。
① 主机 ② 主机联接插头 ③ 模块插槽 ④ 模块⑤ 固定销螺钉 ⑥ 固定销⑦ 后导风板
四、开机前检查
在插上插头将仪器通电以前，应先确认以下内容：
1. 电源是否与仪器要求的电压相符合
2. 确认电源线插头已可靠插入电源插座中
3. 电源线接地可靠。
五、开机
打开电源开头(将开头拨到“-”的位置)，扩增仪会发出“嘟嘟”2声，青蛙电源已接通。
此时屏幕将显示“Self testing….”，仪器将进行自检。自检大约需要1～2分钟，请耐心等候。若自检没有发现问题屏幕将出现主界面，以下就可以进行PCR扩增文件的编辑、查阅修改和删除等操作。
