显微镜--Nikon



   日本Nikon是全球最大的光学仪器制造商之一。其主要产品有光学显微镜和照相机等，在科研、实验和生产领域尤以光学显微镜知名。其光学显微镜包括生物显微镜（正立和倒置）、工业显微镜、体视显微镜，以及配套的显微胶片、数码照相装置和相关软件等完整系列。并且已拓展激光共聚焦显微镜和数码显微镜等最新技术产品。

    Nikon在技术创新、产品功能、性能和产品系列的完整性等方面均处于领先地位，是光学显微镜的首选品牌

 高级研究型正立显微镜    90i、80i

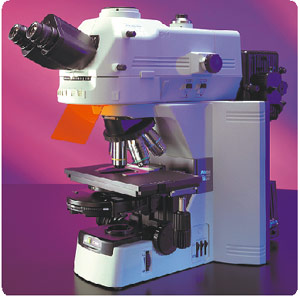

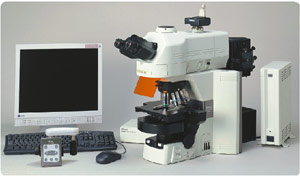

选配数码成像头、荧光装置及显微数码照相装置的90i

·CFI60无限远光学系统，筒镜焦长200mm，物镜齐焦距离60mm，工作距离最长，数值孔径最大，荧光图像漂移最小，确保多种染色荧光体的图像重合和真实位置显示。
·复眼照明，视场和图像亮度最均匀。
·消杂光荧光机构，荧光信噪比比一般荧光机构提高5倍。
·可伸缩的载物台手柄，可作高位和低位操作。移动载物台时，手柄位置不变，尤其方便操作。载物台调焦最小刻度1μm。
·可选明场、暗场、相差、切趾相差、荧光、微分干涉相差及偏光观察方法。
·可选10X、12.5X及15X目镜。
·可配4X、10X、20X、40X、60X和100X物镜，以及中间放大器作1.25X、1.5X和2X再放大。
·双目镜筒或三目镜筒。独有适用于激光共聚焦、定量显微光度测定、胶片及数码照相的双出口数码成像头，后出口可作0.8-2X变倍。
配合智能型物镜转换器、数码相机及软件可作显微观察参数记录，包括放大倍数、物镜、滤光片等参数。
·可配合数码、胶片照相装置及其他外接设备使用。
·90i 为电动型，电动功能包括：
  载物台XY移动（选配）；
  聚焦；
  物镜切换；
  荧光滤光器及滤光片切换；
  聚光器的孔径光阑调节；
  荧光光闸。
·80i为手动型。




选配数码成像头及荧光装置的80i

 研究型正立显微镜    50i、55i

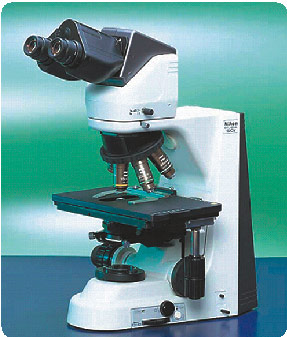

50i



55i
·CFI60无限远光学系统，筒镜焦长200mm，物镜齐焦距离60mm，工作距离最长，数值孔径最大，荧光图像漂移最小，确保多种染色荧光体的图像重合和真实位置显示。
·消杂光荧光机构，荧光信噪比比一般荧光机构提高5倍。
·可伸缩的载物台手柄，可作高位和低位操作。移动载物台时，手柄位置不变，尤其方便操作。载物台调焦最小刻度1μm。
·可选明场、暗场、相差、切趾相差、荧光及偏光观察方法；55i以明场及荧光观察方法为佳。
·可选10X、12.5X及15X目镜。
·可配4X、10X、20X、40X、60X和100X物镜，以及中间放大器作1.25X、1.5X和2X再放大。
·双目或三目镜筒。
·可配合数码、胶片照相装置及其他外接设备使用。
·可选配细胞诊断单元作10X和40X快速切换及样品标记。
·50i为220V电源供电、卤灯照明，55i为锂电池或220V电源供电、二极管照明。后者适用于携至野外或现场使用。

 数码显微镜    Coolscope



加配了显示器的Coolscope

1．全新概念显微观察仪器。综合显微放大技术、数码摄像技术和图像分析技术，将样品显微放大的同时通过数码摄像和图像处理，直接将样品的显微图像显示在屏幕上。无须通过目镜观察样品，弱视或戴眼镜均不妨碍观察，且可长时间观察而不致疲劳或损害视力。
2．无须手动调节显微镜的各个部件。样品放妥后，自动调节光圈和亮度。载物台定位、聚焦、放大倍数选择等操作，Mouse一按全部搞定。无论是显微观察专家还是新手均可获得最佳图象。
3．主要性能：
   无限远光路设计；
   明场透射观察，长寿命光电二极管（LED）白光照明；
   样品经5X，10X，20X及40X放大后的图像进入CCD，电动变倍；
   2/3"，524万像素CCD，相当于ISO 260灵敏度；
   CCD摄取的图像可在显视器上作1.4X，2X，2.8X， 4X和16X再放大，或经投影仪任意放大。12位图像深度；
适应76mm×26mm（长×宽）以下尺寸的各种玻片，载玻片厚度1.2mm以下，0.17或0.18mm盖玻片校正，可作全局或局部观察；
   自动或手动聚焦；
   自动或手动光圈调节；
   平均或峰值测光；
   图像观察参数可方便地储存和调用；
   图像输出：模拟RGB至SXGA（1280×1024）逐行扫描显示器。直接接显示器或投影仪。活动图像最大7.5帧/秒（1.3M）或3.75帧/秒（5M）。图像大小2560×1920或1280×960。BMP或JPEG兼容格式（三种压缩比可选）。
·图像储存：闪存卡（I型或II型）。
·接口：USB1.1，直接接USB Mouse或键盘、显示器或投影仪、手动调焦装置和网络服务器等；
·外接选配：显示器或投影仪，USB Mouse，USB键盘，手动调焦装置（使调焦更加精细、准确）。

 正立显微镜    E200、E200F

E200

·CFI60无限远光学系统，筒镜焦长200mm，物镜齐焦距离60mm，工作距离最长，数值孔径最大，荧光图像漂移最小，确保多种染色荧光体的图像重合和真实位置显示。
可配明场、暗场、相差、荧光和偏光观察方法。
可选10X或15X目镜。
4X、10X、20X（选配）、40X、100X物镜。
双目或三目镜筒。
可配合数码、胶片照相装置及其他外接设备使用。
E200F聚光器带视场光阑，可作柯勒照明，数码及胶片照相宜选该型号。

 正立显微镜    YS100、YS50

YS100

·CF有限远光学系统。
·可选明场、暗场、相差观察方法。
·10X或15X目镜。
·4X、10X、40X、100X（YS100）物镜。
·单目（YS50）、双目或三目（YS100）镜筒。
·可配合数码、胶片照相装置及其他外接设备使用。
·YS100为6V20W照明，YS50为自然光照明。

 电生理专用正立显微镜    E600FN

选配三目镜筒的E600POL

·特殊的光路设计，配合专用的长工作距离物镜，40倍和60倍镜头的工作距离可达2.00mm，且此镜头可以伸入水中或培养基中进行观察，从而可以在物镜下作培养皿中的活体观察和进行显微操纵。
·特殊的物镜转换器，使物镜下可以45度角全方位接触，没有任何接触死角或死区。
·采用上下移动物镜的聚焦方式，保证在载物台及样品定位后不必再移动，而是通过移动物镜来聚焦，即使转换物镜后亦可如此。
·可配置红外DIC（微分干涉）观察系统，利用近红外光观察一般光线无法观察的组织、纤维、微管等的内部结构及图像，可达400～600μm之深。
·采用外置电源，消除了电磁干扰对电生理等研究的影响；高度的热稳定性。
·高度的防震、稳定性能：大面积工作台；稳固的结构，必要时还可附加防震台；严密的防震措施，小至卡位定位的声响都已消除。
·E600FN亦具有NIKON CFI60光学系统显微镜的各种优越性。最适用于：
  1．要求系统高度机械和热稳定的电生理（膜片钳）实验研究。
  2．要求40倍以上的高倍、高分辨活细胞（即培养皿中样品）的观察。
  3．需要采用IR-DIC技术观察组织、血管、纤维等样品内部结构和图像的研究工作。

 偏光显微镜    E600POL、E400POL、E200POL

配上防震台和显微操纵仪的E600FN

·CFI60无限远光学系统，筒镜焦长200mm，物镜齐焦距离60mm，工作距离最长，数值孔径最大，荧光图像漂移最小，确保多种染色荧光体的图像重合和真实位置显示。
·高精度旋转载物台。
·10X目镜。
·双目或三目镜筒。
·4X、10X、20X、40X及100X透射偏光物镜。
·可配带5X、10X、20X、50X及100X落射偏光物镜的反射观察装置。


 高级研究型倒置显微镜    TE2000-E、TE2000-U、TE2000-S

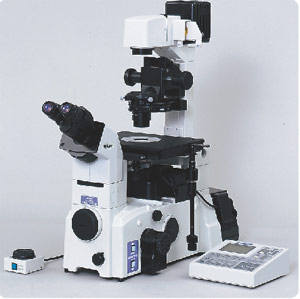

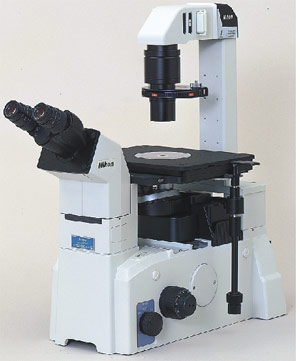

TE2000-E

·CFI60无限远光学系统，筒镜焦长200mm，物镜齐焦距离60mm，工作距离最长，数值孔径最大，  荧光图像漂移最小，确保多种染色荧光体的图像重合和真实位置显示。
·消杂光荧光机构，荧光信噪比比一般荧光机构提高5倍。
·可提升的光路结构：物镜下的光路上除荧光激发光源外，还可同时插入近红外光源作近红外DIC和 激光光源作全内反射荧光等。
·可选明场、相差、切趾相差、荧光、霍夫曼调制相差和微分干涉相差观察方法。
·可选10X、12.5X及15X目镜。
·可配4X、10X、20X、40X、60X和100X物镜，TE2000-E 和TE2000-U带1.5倍中间放大。
·双目或三目镜筒。TE2000-E和TE2000-U带左、右、前光学出口，TE2000-E还带底出口，可同时接数码相机、胶片相机和激光共聚焦。TE2000-S带左出口。TE2000-U 有左、右、前和底出口的机型。
·可配合数码、胶片照相装置及其他外接设备使用。
·TE2000-E为电动型，电动功能包括：
  载物台XY移动（选配）；
  聚焦；
  物镜切换；
  荧光滤光器及滤光片切换；
  聚光器的孔径光阑调节；
  荧光光闸。
·TE2000-U和TE2000-S为手动型。

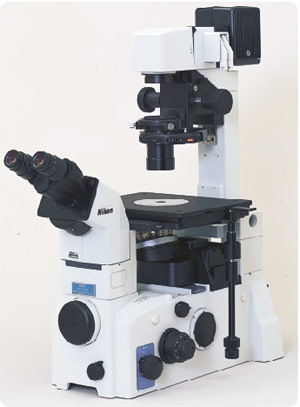

TE2000-U



TE2000-S


 倒置显微镜    TS100、TS100-F

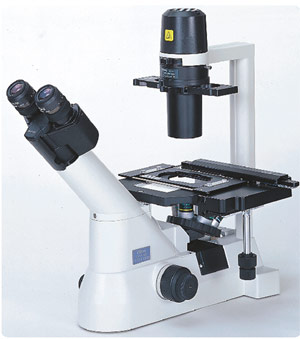

TS100

·CFI60无限远光学系统，筒镜焦长200mm，物镜齐焦距离60mm，工作距离最长，数值孔径最大，荧光图像漂移最小，确保多种染色荧光体的图像重合和真实位置显示。
·可选配明场、相差、切趾相差、荧光和霍夫曼调制相差观察方法。
·10X或15X目镜。
·可配4X、10X、20X和40X物镜。
·TS100-F带三目镜筒，可接数码相机或胶片照相装置。TS100带双目镜筒。

 显微操纵仪    NT-88NE

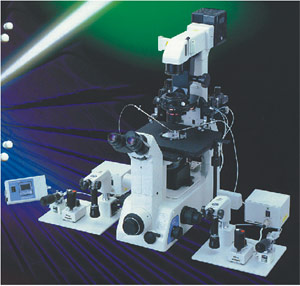

配上了倒置显微镜的NT-88NE

·电动粗调。最大移动速度250um/Sec；最小速度50um/Sec；带有高低速调节，高速移动时1.6mm/Sec；X-Y-Z三维自由移动。
油压微调。X-Y-Z三维运动，旋钮控制最大距离10mm，手柄控制最大距离2mm; 旋钮250um/圈，最小刻度2.5um (100个刻度/圈)；三维自由移动；液压油可压缩性小，启停准确；油的热稳定性大，漂移极小。
·可配双针夹持器（for PGD）和油压四维控制器（For Gene Transter）。
·持针器三维独立调节，角度0～90o可调。
·样品注射器。最大移动距离53mm，500um/圈；
  最小刻度10um；10ul/圈，最小刻度0.2ul。
  样品夹持注射器。最大移动距离53mm，6mm/圈；最小刻度120um；480ul/圈，最小刻度9.6ul。
  可改配较经济的手动粗调。
  另有适用于电生理的水压显微操纵仪。

  可选配微针制备装置，包括

·水平拉针仪PN-30或垂直拉针仪PC-10
·显微磨针仪EG400或目视磨针仪EG-44
·显微弯针仪MF-900


 高级研究型体视显微镜    SMZ1500、SMZ1000、SMZ800


SMZ1500

·平行光路。变焦范围和1X物镜时的工作距离分别为：
  SMZ1500：0.75-11.25X，54mm；
  SMZ1000：0.8-8X，78mm（平场物镜）或70mm（平场复消色差物镜）；
  SMZ800：1-6.3X，78mm（平场物镜）或70mm（平场复消色差物镜）。
·10X、15X、20X或30X目镜。
·可配0.5X、1X、1.5X、2.0X平场或平场复消色差物镜。
·可配单照相出口或双照相出口分光器，以便接胶片或/和数码照相装置。
·反射底座、明场透射底座或明/暗场透射底座等。
·一般光源、冷光源（活体观察）、环形光源或同轴光源（照相最佳）。
·可选落射荧光观察。

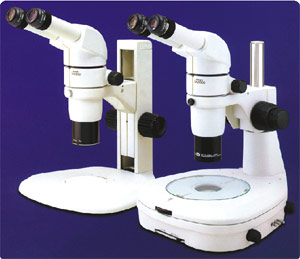

SMZ800/SMZ1000

 体视显微镜    SMZ645、SMZ660

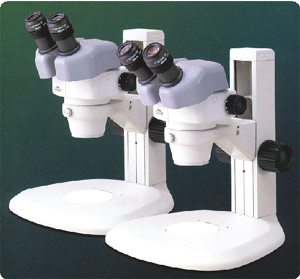

SMZ660/SMZ645

·变焦范围0.8-5X，工作距离115mm。
·10X、15X、20X或30X目镜。
·可配0.5X、0.7X、1.5X或2X辅助物镜。
·反射底座、明场透射底座或明/暗场透射底座等。
·一般光源、冷光源（活体观察）、环形光源或同轴光源（照相最佳）。
·SMZ645为45°视角，SMZ660为60°视角。

 胶片、数码照相装置及显微图像分析软件

一、显微胶片照相装置

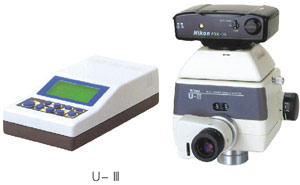

·U-Ⅲ：0.1%、1%点测光及35%面测光，适用于极弱荧光及各种显微照相。

·H-Ⅲ：1%点测光及35%面测光，适用于弱荧光及各种显微照相。

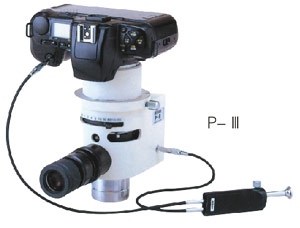

·P-Ⅲ： 面测光，适用于各种显微照相。



  U-Ⅲ、H-Ⅲ、P-Ⅲ显微胶片照相装置带5X照相物镜，可选取景区与目镜视场大小更接近的 2.5X或4X照相物镜。
  另有单反胶片相机，用于TE200E和TE2000-U的前出口。

二、显微数码照相装置

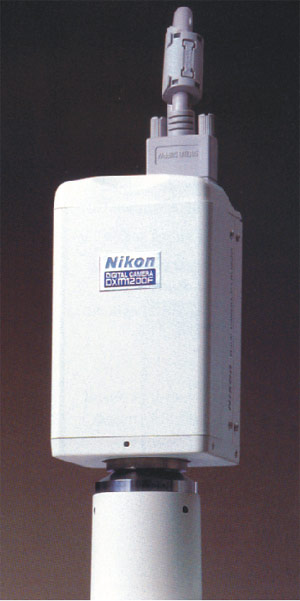

DXM1200F

·DXM1200F高分辨率荧光数码照相装置
  2/3英寸CCD，1200万图像像素，曝光时间1/2000至170秒，最快12帧/秒，适用于弱荧光及高分辨率图像拍摄，用电脑操作
·DS-5Mc高分辨率冷CCD数码照相装置
  2/3英寸冷CCD，冷却温度为室温以下20℃，524万CCD像素， 曝光时间1/1000至600秒，最快15帧/秒，适用于低亮度图像及极弱荧光的长时间曝光拍摄。
  接DS-U1控制器构成DS-5Mc-U1显微数码照相系统，接电脑操作。可作间隔为5秒至12小时的连续自动拍摄。
·接DS-L1控制器构成DS-5Mc-L1显微数码照相系统，DS-L1带6.3英寸LCD显示器(1024×768)及控制功能，直接操作DS-5Mc 并显示图像。可作间隔为10秒至6小时的自动连续拍摄。
·DS-5M高分辨率数码照相装置
  除不制冷外，与DS-5Mc基本相同。即：
  2/3英寸CCD，524万CCD像素，曝光时间1/1000至60秒，最快15帧/秒，适用于低亮度图像及弱荧光拍摄。
  接DS-U1控制器构成DS-5M-U1显微数码照相系统，接电脑操作。可作间隔为5秒至12小时的连续自动拍摄。
  接DS-L1控制器构成DS-5M-L1显微数码照相系统，DS-L1带6.3英寸LCD显示器（1024×768）及控制功能，直接操作DS-5M并显示图像。可作间隔为10秒至6小时的自动连续拍摄。
·Coolpix 5400数码相机
  1/1.8英寸CCD，526万像素，曝光时间1/8000秒至10分钟，最快15帧/秒。本机控制，可连 接电脑。

三、显微图像分析软件
·Eclipse Net，图像采集、处理、测量、分析，控制DXM1200F及DS-5Mc-L1或DM-5M-L1接电脑时。
·ACT-2U，图像采集、处理、测量、分析，控制DS-5Mc-U1及DS-5M-U1。
·ACT-L1，DS-5Mc-L1和DS-5M-L1接电脑时的控制软件。

 激光共聚焦系统    Digital Eclipse C1

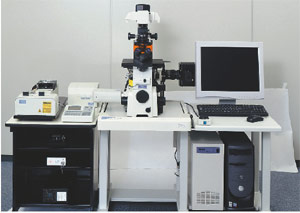

配倒置显微镜的C1

·两个或三个激光通道。可加配透射通道，除激光共聚焦图像观察外，显微镜仍可作透射观察，如 DIC观察。
·四种激光通道组合：488/543；488/594；408/488/543；488/543/633。
·四档激光强度控制。
·激光器独立电动快门。
·可微调针孔，三档大小及电动全开。
·扫描速度：512×512/秒、500L/Sec。
·可作点、带、面扫描。
·1～10X连续变倍。
·12 bits图像深度, 高分辨率、高清晰度、高对比度图像。
·三个通道可同时达到2048x2048的分辨力。
·Z轴最小可读性100nm。
·三个独立光电倍增器。
·有激光共聚焦专用60x平场复消色差油镜，WD0.21mm, 数值孔径1.40。
·MIP (Microscope Imaging Platform)聚光共聚焦控制及图像分析软件。
