变压器油色谱仪安装案例

 滕州中科谱分析仪器有限公司生产的GC-2020变压油色谱仪是根据GB/T7252-2001《变压器油中溶解气体分析和判断导则》标准进行设计的专用气相色谱仪，仪器采用先进三检测器流程，配TCD检测器和两个FID检测器，一次进样,10分钟内即可完成绝缘油中溶解的7种气体组分含量的全分析。其中H2通过TCD检测；烃类气体（CH4、C2H4、C2H6、C2H2）通过FID1检测，CO、CO2通过FID2检测，克服了大量CO、CO2对烃类气体的影响，特别是对C2H2的影响，缩短检测时间的同时也大大提高了检测灵敏度。根据用户需求可增加分析O2、N2功能，仪器广泛使用于变压器厂、供电局、铁路段、电力建设公司等
变压器油分析对气相色谱仪的要求应满足下列要求：
a）色谱柱对所检测组分的分离度应满足定量分析要求。
b）仪器基线稳定，有足够的灵敏度。对制造厂由于新设备含气量较低，所用的色谱仪灵敏度要求较高，对运行中的设备通常含气量较高，不需要和制造厂试验时同样高的灵敏度。


最小检知浓度
组分	出厂试验	运行中试验
C2H2	≤0.1	≤0.1
H2	≤2	≤5
CO	≤25	≤25
CO2	≤25	≤25

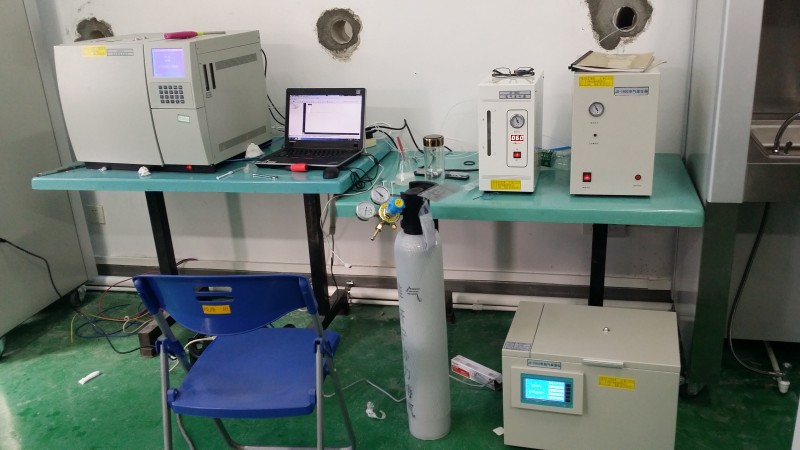

变压器油色谱仪安装案例1——电力变压器厂



变压器油色谱仪安装案例2——电力公司
