一、产品简介

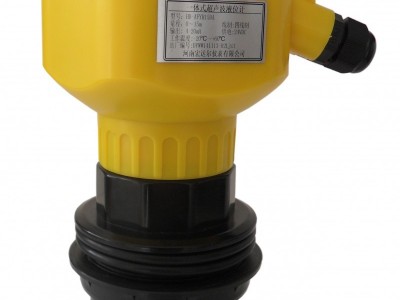

HD-AFY系列升级版一体式超声波液位计（测量料位，液位），是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，是我们公司经过多年努力开发，拥有完全自主产权的新一代超声波物位计。
二 、超声波液位计的调试
由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况，比如：测量范围、零点、满程和现场工况等等。因此在测量之前必须对仪表进行设置。具体请参照页的“超声波物位计菜单简易设置操作说明”。
其他： 探头选择、参数校正、算法选择这三个项目请不要自行修改。
三、超声波液位计主要技术指标
| 功 能 | 一 体 型 |
| 量 程 | 5米、10米、15米、20米、30米、40米、50米、60米 |
| 测量精度 | 0.25%-0.5% |
| 分 辨 率 | 3mm或0.1%（取大者） |
| 显 示 | 中文液晶显示 |
| 模拟输出 | 4线制4～20mA/510Ω负载 2线制4～20mA/250Ω负载 |
| 继电器输出 | 可选配2组AC 250V/ 8A或DC 30V/ 5A 状态可编程 |
| 供 电 | 标配24VDC 可选 220V AC+15% 50Hz |
| 环境温度 | 显示仪表-20～+60℃， 探头-20～+80℃ |
| 通 信 | 可选485，232通信（厂家协议） |
| 防护等级 | 显示仪表IP65，探头IP68 |
| 探头电缆 | 无 |
| 探头安装 | 根据量程和探头的选型 |
| 产品功耗 | 一体式四线制用24V电源供电，不带继电器功耗是80mA，带一个继电器是要105mA，2路继电器130mA, 具体功率如下： 无继电器是24×80mA=1.9W； 1路继电器是24×105mA=2.5W；2路继电器是24×145mA=3.1W； |
| 产品功耗 | 一体式二线制用24V电源供电，不能带继电器，功耗是30mA。 具体功率如下： 无继电器是24×30mA=0.72W； |
备注：本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探头。
