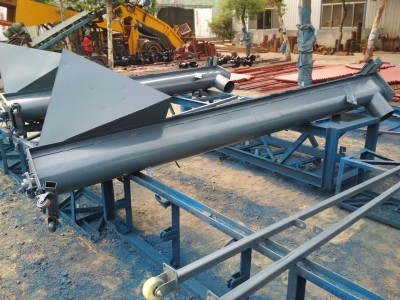

U型螺旋输送机
在线客服QQ1429093960在线客服QQ1191498134电话0537-3195311手机18953730486
U型螺旋输送机利用旋转的螺旋叶片推动在槽中前进,达到输送物料的过程。它能输送粉状、粒状和小块状物料如面粉、谷物和卵石等。.应用范围:建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业,散料在自重和机壳的摩擦力作用下堆积在槽的下部,不随叶片旋转而被叶片推动前进。输送干燥的、粘性小的粉、粒状物料时用实体叶片螺旋;输送粘性较大的或块状物料时用带式叶片螺旋;输送易结团物料时用桨式叶片螺旋,这种螺旋除推动物料外还有打散结团的作用。输送距离一般在70米以内,输送倾角小于20°,输送能力大。螺旋输送机可在多处装料、卸料,密封性好,可输送温度低于200℃的物料。螺旋直径常用有10mm、200mm、250mm、315mm、400mm、500mm、600mm等多种,长度70米以下任选,价格每米380-----1480元可根据用户需要而设计制造特殊型号规格尺寸及材质的螺旋输送机厂家直销,免除了中间商,生产者直接与用户见面,简化了流通过程,缩短了流通时间实现了真正的厂家优惠价格。全国各地托运预付定金货到付款,诚招各地代理商
在线客服QQ1429093960在线客服QQ1191498134电话0537-3195311手机18953730486
螺旋提升机 输送机{不含电机价格}
型号 | 管径(mm) | 输送量(m³/h) | 每米动力(KW)(参考) | 3米价格 | 每增加1米(元) | 每减少一米(元) | 标配 |
TL10 | 108 | 0.5-2 | 0.2 | 1100 | +286 | -220 | 材质为碳钢,叶片厚度2mm管壁厚度为3mm
|
TL16 | 159 | 2-6 | 0.5 | 1386 | +418 | -350 | |
TL18 | 180 | 4-8 | 0.5 | 1870 | +550 | -460 | |
TL20 | 219 | 6-10 | 0.75 | 1980 | +570 | -528 | |
TL28 | 275 | 12-16 | 1.5 | 3850 | +1210 | -1100 | 材质为碳钢,叶片厚度4mm,管壁厚度5mm |
TL30 | 325 | 15-20 | 2.2 | 5060 | +1650 | -1540 | |
TL50 | 500 | 30-40 | 3 | 7480 | +2310 | -2090 |
注:以上为螺旋提升机标配算法,低于2米按照2米计算,小于108管径的按TL10计算。
1.叶片厚度每增加1mm价格增加15%,管壁厚度每增加1mm价格增加15%。以此类推。
例如,TL20,标配是叶片2,管壁3,需要订购叶片和管壁都是5mm的话,标配价格增加75%,也就是标配价格*1.75.
3..U型螺旋提升机、垂直螺旋提升机、无轴螺旋输送机这三种价格与以上螺旋输送机相同。
4..以上螺旋提升机/输送机价格不包含电机。
U型螺旋输送机设计及工作原理:
U型螺旋输送机为什么叫U型螺旋输送机呢?其实它的形状和字母U一样故称之为U型输送机。
优点:1.输送距离长:为什么这么说呢,由于U型螺旋输送机设计方式是按照U型设计,在机头位置到机尾每间隔1-1.25米左右就安装有一个吊环轴套,使输送机在输送过程中不会因为输送距离过长而导致输送轴变形弯曲。
2.输送量:U型输送机采用U型设计,及吊环轴套的应用使输送机制作体积多元化,大小都可制作保证输送机的输送量增大。
3.维修方便:由于采用U型设计,使输送机U型顶面为螺栓盖板联接,方便清洗,及维修。
