| Galaxy SC | | |

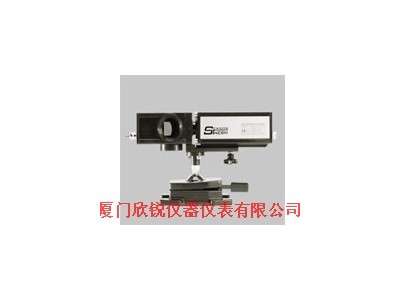

| 红外测温仪线扫描附件SC11和SC12 | | Galaxy线扫描附件极大地增强了Metis系列红外测温仪的应用潜力。当测量静止目标时，该附件提供基于单个数据点组成的曲线图；当测量移动目标时可以形成两维的热图像。它的运行原理是通过在测温仪视场中放置的一个高精度定位的倾斜的镜面来实现，测量所获得的结果可以传送给计算机或以模拟信号输出。 | | |  图1:含测温仪的线扫描仪 |
| Galaxy SC11 |
Galaxy SC11 是标准型，通过接口或PC操作。 此装置提供0/4-20mA的温度信号和镜面的角度信号。被测目标可分四个区测量，测量值含四种数据：当前值、值、小值和平均值。测量位置和宽度可根据需要设定。区域尽量不要重叠，除非要求测量区域必须连续不间断。此扫描装置可以和四个并排安装的可调焦测温仪系统相比，且消除了不同测温仪的差异性。
Galaxy SC12 另外提供一个数字显示和服务控制台，该系统自成一体，不需要另外配置计算机，同时提供所测区域温度的模拟输出。 |
| 型 号 | SC11-01, SC12-01 | SC11-02, SC12-02 | | 窗口材料 | 石英玻璃 | 氟化钙 | | 连接测温仪 | Metis MS09, MI16,
MI21, MP23, MP25 | MB35, MY34,
MY39, MY51,
MY68, MY80,
MY81 | | 如表1所示，扫描装置配备不同的防尘防水窗口，表中给出了不同测温仪应选配的窗口材料。标准的SW识别选用的测温仪，自动补偿窗口引起的损耗 |
| 应用: 和成功应用线扫描仪的现场有：纺织和造纸工业的压光和干燥管理控制，浮法和吹制玻璃的冷却过程，钢铁工 业扁坯、重板和薄板的温度分布测量，回转窑筒体和传送带上炙热簇物识别。 |
| 扫描角度 | 3,6o~90o分级可调，每级0,05625o | | 扫描速度 | 225o/s,1~4000级/s可调（1级= 0,05625o ） | | 区域 | 4区，1~1600级可调，无重叠 | 模拟信号输出 SC11
SC12 | 1×0/4~20mA温度信号，对应测温仪设定
1×0/4~20mA镜子角度信号，对应镜面角度0~1600或0~90o
4×区输出0~20mA或4~20mA，对应测温仪设定 | | 测量精度 | 区输出=输入值的0.15% | 数字接口 SC11
SC12 | RS232C或外置连接激活总线的RS485，半双工
RS232C（内置9针SUB-D） | | 波特率 | 2400Bit/s~115200Bit/s可调 | | 环境温度范围 | 0~53℃ | | 储存温度范围 | -20~60℃ | | 供电 | 18~36VDC，600mA，与选用测温仪有关 | | 隔离 | 电源、模拟和数字输出相互独立 | | 保护等级 | IP65（DIN40 050） | | 重量 | 2.2kg,不含测温仪 | | CE 标志 | 符合EU电磁兼容规范 | |
