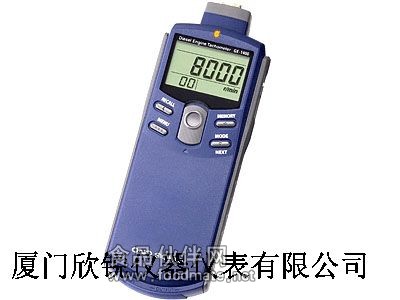

GE-1400是专门为4冲程柴油发动机的转速测量而设计制造的便携式数字转速表。只要将脉动传感器 CP-044 (须另行购置的选购件)夹在燃油喷射管上，就可以在显示器上读取发动机的 r/min 转速值。
模拟输出 (也可选择为监控输出方式) 与脉冲输出为标准配置，模拟输出信号可用来接笔式记录仪记录测量数据等 (监控输出可用来确认传感器输出波形及工作情况)，脉冲信号可用来接FFT分析仪作跟踪分析用。
根据引擎种类的不同，其燃油脉动信号的强弱也不同，会发生 GE-1400 检测不出信号，无法完成测量的状况。若遇到这种现象，请及时与本公司在当地的供应商和代理店联系。
特点
带记忆储存功能，可保存20个数据
模拟输出与脉冲输出为标准配置
■ 模拟输出 0 ～ 1 V/0 ～ F.S.(F.S.可任意设置)、10 bit D/A变换
■ 脉冲输出 Hi电平：大于+4.5V、Lo电平：小于+0.5V
带背景照明功能，在光线不足的地方也能读取数据
带触发器调整功能
可使用三脚架测量
规格简介
GE-1400 便携式柴油发动机转速表
测量对象 4冲程柴油发动机
传感方式 检测燃油喷射时在燃油管内所产生脉动信号
适配传感器 CP-044(选购件)
运算方式 周期运算方式
测量间隔 1秒+1周期以内
显示器 5位液晶显示，带背景照明 (字高：10.2mm)
显示刷新时间间隔
1 ± 0.2s
显示单位 r/min、r/s
测量范围 400 ～ 8000 r/min (采用 r/s 单位时，可用左例 r/min 的指标除以60来求得)
测量精度 显示值(*) × (±0.02%) ± 1位
(*显示值为不带小数点的计数值。)
记忆储存功能 可储存20个数据
溢出功能 当测量值超出测量范围时，有溢出(ERROR记号)显示
转速上限警告功能 当转速测量值超出预先设定的上限值时，有上限警告(↑记号)显示
触发电平调节功能 本体右侧安装有旋钮可调节
模拟输出 与转速显示相对应
输出电压：0 ～ 1 V / 0 ～ 满量程(全量程可任意设置)
变换方式：10 bit D/A变换
直线性：± 1 % / 满量程
输出信号刷新时间：小于50 ms + 1个周期的时间
温度稳定性：±0.05% / 满量程 / ℃(零点与量程)
设定误差：±0.5% / 满量程
负载阻抗：大于100 kΩ
监控输出 用来监控来自传感器的信号(与模拟输出切换使用)
脉冲输出 每检测出一个信号，则输出一个脉冲
输出电压：Hi 电平 大于+4.5V；Lo电平 小于+0.5V
输出电平的逻辑理论：正逻辑
负载阻抗：大于100 kΩ
使用温度范围 0 ～＋40℃
保存温度范围 －10℃ ～＋50℃
电 源 7号干电池(1.5V)×4节，或采用AC交流电源适配器PB-7080(选购件)
电池寿命 大于32小时(背景照明OFF时)、8小时(背景照明ON时)
电池不足的告警显示 当电池电压降至约4.4 V以下时，会出现电池不足的告警(LOW记号)显示。
外形尺寸 186.5(W)× 47.5(H)× 66(D)mm
重 量 约280g (包括电池)
附属品 7号干电池×4节、AX-501输出信号电缆、便携提箱
价 格 请与本公司在各个国家或地区的代理商联系。
选购件 PB-7090 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m)
CP-044 燃油喷射脉动传感器
CP-044 传感器
测量对象
柴油发动机
传感方式
用压电信号传感器检测出燃油喷射时的脉动信号
可测燃油管径 φ4 ～ 8 mm
传感器耐压缩力 1960 bar
测量范围
400 ～ 6000 r/min
输出信号
脉冲信号
信号电缆
特殊耐热电缆4.9 m (传感器直接抽头) — (R03PB6M插头)
使用温度范围
0 ～ ＋80℃
外形尺寸
φ 32 × 72 mm
重 量
約 120 g
