16 位分辨率，250MSa/s采样率；64M存储深度；
• 100/70/50/30MHz正弦波频率输出；
• 16 通道数字输出和模拟通道输出5种标准波形和多种任意波形；
• 丰富的调制功能,支持 AM, FM, PM, ASK, FSK, PSK 和PWM等；
• DDS技术;
• 标配TCXO时基, 可选的高稳定性OCXO；
• 7 寸16K色TFT液晶屏，WVGA(800480)
• 多种可选接口: USB Host, USB Device, LAN可选

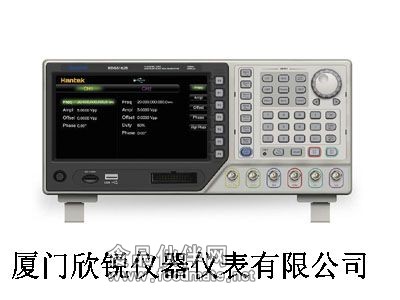

Model HDG2102C HDG2072C HDG2052C HDG2032C
Main Features
波形长度 64M Point 64M Point 64M Point 64M Point
带宽 100MHz 70MHz 50MHz 30MHz
频率 1uHz– 100MHz 1uHz – 70MHz 1uHz – 50MHz 1uHz – 30MHz
采样率 250MSa/s
电压分辨率 16Bit
内存卡 2GB
隔离 Between the Channel and GND
频率特性
标配波形输出 Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC
正弦波 1uHz– 100MHz 1uHz – 70MHz 1uHz – 50MHz 1uHz – 30MHz
方波 1uHz – 40MHz 1uHz – 35MHz 1uHz – 30MHz 1uHz – 25MHz
脉冲波 1uHz – 30MHz 1uHz – 25MHz 1uHz – 20MHz 1uHz – 15MHz
三角波 1uHz – 4MHz 1uHz – 3MHz 1uHz – 2MHz 1uHz – 1MHz
白噪声 80MHz 60MHz 60MHz 60MHz
谐波 1uHz – 30MHz 1uHz –25MHz 1uHz – 20MHz 1uHz – 15MHz
任意波 1uHz – 30MHz 1uHz –25MHz 1uHz – 20MHz 1uHz – 15MHz
分辨率 1uHz
精度 ±2ppm， 18℃~28℃
正弦波特性
谐波失真 Typical（0dBm）DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc
总谐波失真 <0.1% (10Hz-20kHz, 0dBm)
寄生信号（非谐波） Typical(0dBm): ≤10MHz: <-65dBc;
>10MHz <-65dBc+6dB/spectrum phase
相位噪声 Typical(0dBm,10kHz offset,) 10MHz: ≤-115dBc/Hz
方波特性
上升/下降时间 <10ns <12ns <12ns <14ns
过冲 Typical Value（100KHz, 1Vpp）<3%
占空比 ≤10MHz: 20.0%~80.0%; 10MHz-40MHz: 40.0%~60.0%; >40MHz: 50.0%（fixed）
不对称性 1% of period+5ns
抖动 Typical（1MHz,1Vpp, 50Ω), ≤5MHz 2ppm+500ps; > 5MHz 500ps
三角波特性
线性 ≤1%（Typical, 1kHz, 1VPP, Symmetry ）
对称性 0% -
脉冲特性
周期 40ns – 1000000s 50ns – 1000000s 60ns – 1000000s 70ns – 1000000s
脉冲 ≥12ns ≥14ns ≥16ns ≥18ns
上升/下降时间 ≥8ns ≥9ns ≥10ns ≥11ns
过冲 Typical（1Vpp）<3%
抖动 Typical（1MHz, 1Vpp, 50Ω), ≤5MHz 2ppm+500ps; > 5MHz 500ps
任意波
波形长度 64M Point
垂直分辨率 16Bit
采样率 250MSa/s
上升/下降时间 Typical(1Vpp):<6ns
抖动 Typical（1MHz, 1Vpp, 50Ω), ≤5MHz 2ppm+500ps; > 5MHz 500ps
幅度特性
幅度范围 ≤20MHz:1mVpp—20Vpp; ≤60MHz:1mVpp—15Vpp; ≤80MHz:1mVpp—10Vpp;
≤90MHz:1mVpp—5Vpp; ≤100MHz:1mVpp—2Vpp
精度 Typical（1kHz Sine, 0V deviation, >10mVpp, Auto); ±1% of setting ±2mVpp
幅度平坦度 ≤10MHz:±0.1dB; ≤60MHz:±0.2dB; ≤100MHz:±0.4dB
单位 Vpp
分辨率 1mv or 4 digits
隔离 <-80dB
阻抗 50Ω(Typical)
偏移特性
范围 |Voffset| < Vmax – Vpp/2
精度 ±(1% of setting + 5mV + 0.5% of amplitude）
调制特性
调制类型 AM FM PM 2ASK 2FSK 2PSK PWM
AM
载波 正弦波，方波，三角波，任意波（DC除外）
调制源 内部或外部
调制波 正弦波，方波，锯齿波，噪声，任意波
调制频率 1Hz—500KHz
调制深度 0% -- 120%
FM
载波 正弦波，方波，三角波，任意波（DC除外）
调制源 内部或外部
调制波 正弦波，方波，锯齿波，噪声，任意波
调制频率 1Hz—500KHz
调制深度 0—360
PM
载波 正弦波，方波，三角波，任意波（DC除外）
调制源 内部或外部
调制波 正弦波，方波，锯齿波，噪声，任意波
调制频率 1Hz—500KHz
调制深度 0°~360°
2ASK
载波 正弦波，方波，三角波，任意波（DC除外）
调制源 内部或外部
调制波 Square of 50% duty cycle
调制频率 1Hz—500KHz
2FSK
载波 正弦波，方波，三角波，任意波（DC除外）
调制源 内部或外部
调制波 Square of 50% duty cycle
调制频率 1Hz—500KHz
2PSK
载波 正弦波，方波，三角波，任意波（DC除外）
调制源 内部或外部
调制波 Square of 50% duty cycle
调制频率 1Hz—500KHz
PWM
载波 正弦波，方波，三角波，任意波（DC除外）
调制源 内部或外部
调制波 正弦波，方波，锯齿波，噪声，任意波
调制频率 1Hz—500KHz
宽度偏差 0% to of Pulse Width
脉冲串特性
脉冲计数 1 到 2000 000 000
门控源 外部触发
触发源 内部、外部、手动
扫描特性
方向 上
类型 线性
扫描时间 280000s
保持/返回时间 280000s
触发源 内部、外部、手动
标记 同步信号的下降沿(可编程)
通用特性
接口 USB host, USB Device,SD Card
显示 7'' 64K Color TFT Display, 800*480 resolution.
电压 100-120VACRMS(±10%), 45Hz to 440Hz, CATⅡ; 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ
功率 <60W
重量 3Kg
