瓶子由风道在风力作用下进入含气饮料灌装机，经分瓶装置送至1#星轮，由星轮夹夹住瓶子，把瓶旋转传至洗瓶机，由洗瓶夹夹持瓶颈依洗瓶机导轨进行翻转对瓶内进行冲洗，冲洗干净并沥干的灌装瓶通过2#星轮传送进入灌装机，由提升汽缸卡瓶块卡住瓶颈上升至对中装置后，再将瓶升至灌装阀下部顶紧，按程序自动打开灌装阀进行灌装，灌装完后再通过3#星轮将瓶传至旋盖机，由旋盖卡瓶板卡住瓶颈进行旋盖，通过4#星轮将灌装旋盖好的饮料瓶传至输送带。这样就完成冲洗、灌装、旋盖全过程。
易拉罐灌装生产设备技术先进，不需输瓶螺杆，设有多处卡瓶、缺瓶、缺盖、过载等保护报警装置，性能可靠，工艺流程科学，食品卫生条件满足食品卫生国家标准，生产自动化程度高，操作简便，是各类软饮料生产厂家的理想灌装设备。
以下对含气饮料灌装机各组成机构作简要的描述：
1.送瓶机构
本机采用风道进瓶，由分瓶装置将瓶分开，星轮夹夹住瓶颈传送，输送链出瓶。
2.洗瓶机构
主要由洗瓶夹、上转盘、导轨、分水盘、防护罩、喷水装置、接水盘组成。
洗瓶夹随上转盘旋转，与进瓶星轮交接时靠弹性变形张开瓶口夹，夹持灌装瓶颈，依导轨作一百八十度翻转，瓶口朝下进行清水冲洗然后滴干，再翻转180°，瓶口朝上由出瓶星轮带出；防护罩可防止冲洗水溅出；分水盘将清洗水由静止件送至旋转件。
3.灌装机构
主要由环形罐、灌装阀、排气装置、阀开器、对中装置、提升汽缸、旋转支架、汽缸导轨、上分配器、下分配器、电分配器、气体管路、液体管路、开阀装置、闭阀装置、排气凸轮和中位凸轮组成。饮料由主液管经下分配器进入环形罐，CO2由管路经上分配器进入环形罐，环形罐内建立一定压力后可进行灌装；灌装瓶由提升汽缸卡瓶块卡住后，在导向装置和提升汽缸作用下，提升至对中装置，然后顶紧在排气装置上；有无瓶检测装置发出有瓶信号，气缸打开灌装阀进行充气；瓶内压力达到罐内压力时，灌装阀自动打开进行灌装；灌装完后经过静置和闭阀可进行排气；由导轨将提升汽缸带瓶拉下并由星轮将瓶导出。
4.旋盖机构
旋盖机构由理盖器、下盖槽、分盖器和旋盖机四大部件组成。瓶由3#星轮夹住瓶颈送入旋盖机并由旋盖机卡瓶块将瓶卡住；盖由理盖器整理至同一方向后经下盖槽传至分盖器；分盖器将盖分成一定间隔后，旋盖头在凸轮作用下下降将盖取走并压在瓶口上；在齿轮带动下，旋盖头绕自身轴线旋转将盖拧紧在瓶口上，并保持恒定的旋盖力矩；旋好盖的瓶子由4#星轮带出。
目前，在汽水、小香槟及啤酒的灌装中，大多是采用等压灌装，含气饮料灌装机灌装过程如下所示：
①初始位置：瓶子还未接触灌装阀，所有的气体和液体通道都处于关闭状态。
②充气反压：瓶子和灌装阀罩一起上升到预定位置，这时回转拨叉将充气阀打开，压力气体从环形贮液缸通过充气通道进入瓶。
③注液回气：当瓶内压力达到贮液缸的压力时，液阀自动打开，料液需由分流伞沿瓶壁流下，同时，在瓶内被置换的压力气体通过回气管返回贮液缸，当瓶内液面达到回气管的下端口时，注液结束。
④阀门关闭：回转拨叉将压力气体阀和液阀关闭。
⑤充气：顶部冲二氧化碳打开，二氧化碳和其他惰性气体从环形槽冲入瓶中，将瓶颈处空气赶走。
⑥压力释放：压力释放阀打开，瓶中的压力经过在压力释放通道中的针阀，逸出至环形槽。
易拉罐装生产线：包括水处理系统、调配系统、汽水混合系统、全自动卸罐机、冲罐机、灌装封盖机、温罐机、储罐台、喷码机、收缩膜包装机、实罐输罐输箱系统、电气控制系统等在内的一整套灌装包装生产线。可选设备：收缩膜包装机等。生产能力：可供应能力从1,000罐/小时，到30000罐/小时，（以355ml易拉罐计算）

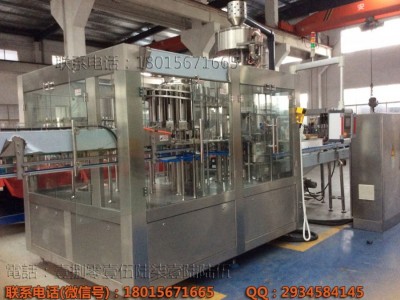

易拉罐灌装生产设备车间实拍图片
含气饮料灌装设备---冲洗部分
含气饮料灌装设备---灌装部分
含气饮料灌装设备---封盖部分
含气饮料灌装设备主要技术参数
