一、机构介绍

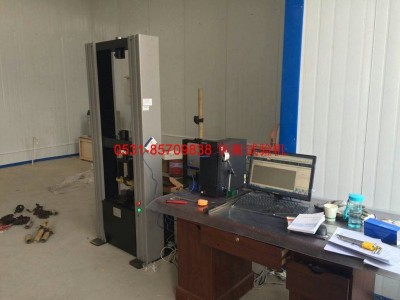

承插型盘扣式钢管支架构件试验机由主机、计算机控制系统及附具组成。符合JGT503-2016《承插型盘扣式钢管支架构件》中的各项要求。
承插型盘扣式钢管支架构件试验方法：
1.连接盘单侧抗剪强度
2.连接盘双侧抗剪强度
3.连接盘抗弯强度试验
4.连接盘抗拉强度试验
5.连接盘内侧环焊缝抗剪强度
6.可调拖撑和可调底座抗压强度
可选试验项目
1、安全网力学辅具
2、安全带力学辅具
3、钢管扣件钢管抗拉辅具
4、其他拉伸、压缩、弯曲、剪切辅具
二、依据标准
1）GB/T2611-2007《试验机通用技术要求》
2）GB/T228-2010《金属材料室温拉伸试验方法》
3）GB/T16491-2008《电子压力试验机》
4）JJF1103-2003《试验机计算机数据采集系统评定》
5）GB/T16825-1997《拉力试验机检验》
7）JJG139－2014《拉力压力和试验机》
10）JGT503-2016《承插型盘扣式钢管支架构件》
三、主要技术指标
1.试验力：150kN；200KN
2.试验机等级：1级；
3.试验力测量范围：2%—FS
4.试验力示值相对误差：示值的±0.5%以内；
5.试验力分辨力：试验力的1/±300000（全程分辨力不变）；
6.变形测量范围：1%-FS；
7.变形示值相对误差：示值的±0.5%以内；
8.变形分辨力：变形量的1/±300000；
9.位移示值相对误差：示值的±0.5%以内；
10.位移分辨力：0.01mm；
11.力控速率调节范围：0.005-5%FS/S；
12.力控速率相对误差：设定值的±1%以内；
13.变形速率调节范围：0.02—5%FS/S；
14.变形控制速率相对误差：速率 < 0.05%FS时，为设定值的±2%以内；速率≥0.05%FS时，为设定值的±0.5%以内；
15.横梁速度调节范围：0.01—300mm/min；（区间内速度可任意设定）
16.横梁速度相对误差：速率 < 0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内；
17.恒力、恒变形、恒位移控制范围：0.5%--FS；
18.恒力、恒变形、恒位移控制精度：设定值<10%FS时，为设定值的±1%以内；设定值≥10%FS时，为设定值的±0.1%以内；
19.有效拉伸空间：600mm
20.有效压缩空间：600mm
21.有效试验宽度：400mm；
22.主机外型尺寸（长×宽×高）：约790*490*2200mm；
23.电源：220V±10% 50HZ，2kW；
24.主机重量：约600kg。
试验方法步骤简述
| JGT503-2016《承插型盘扣式钢管支架构件》力学性能试验方法 | ||
| 连接盘单侧抗剪强度 | Z | 当P=30kN时，各部位不应破坏。 |
| B | 当P=20kN时，各部位不应破坏。 | |
| 连接盘双侧抗剪强度 | Z | 当P=21kN时，各部位不应破坏。 |
| B | 当P=14kN时，各部位不应破坏。 | |
| 连接盘抗弯强度试验 | Z或B | 当弯矩值M=80 kN.cm时，各部位不应破坏。 |
| 连接盘内侧环焊缝抗剪强度 | Z | 当P=120kN时，各部位不应破坏。 |
| B | 当P=180kN时，各部位不应破坏。 | |
| 可调托撑和底座抗压强度 | Z | 当P=140kN时，各部位不应破坏。 |
| B | 当P=100kN时，各部位不应破坏。 | |
| 注：P为试验荷载。 | ||
济南华衡试验设备有限公司，姜经理 联系电话：13001732091 0531-85709838 QQ：61550583
