小瓶纯净水灌装机机械结构分为四大部分：机床本体、瓶子冲洗部分、瓶子灌装部分、瓶子旋盖部分。所有的控制都由PLC控制，包括手动和全自动，手动状态用于调试小瓶纯净水灌装设备，全自动状态为矿泉水生产厂家所用。电气元件都使用，三菱、西门子、欧姆龙。人性化的操作界面，易于与三合一灌装机面对面交流，灌装机所有的重要参数（如：主电机转速、每小时生产量、故障出现处等等）一一显示在人机操作界面上，整个生产过程进行实时控制。
下面对小瓶纯净水灌装机的机械结构部分进行详细讲解。
1.瓶子冲洗部分
本机为回转式冲瓶机，主要用于饮料，纯净水等产品的冲洗瓶之用。新瓶经分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下，冲洗后沥干，自动翻转至瓶口朝上，经出瓶星轮输送至灌装机。设备主要结构与冲洗介质接触部分和外部防护罩均为不锈钢材料；齿轮传动；冲瓶机进水管配备压力表。
2.瓶子灌装部分
小瓶纯净水灌装机是我国引进德国技术，自行设计制造运用常压灌装原理。结构特点如下：
1）灌装阀采用常压式机械阀，灌装快捷灵敏，灌装液面精度高。
2）对中导向采用双导杆结构。
3）主传动采用齿轮机械独立式传动，其效率高，噪声小，寿命长，维修方便，润滑充分，采用变频器对机器的主电机转速进行控制，本机采用变频无级调速。整个操作台、机座是碳钢外包不锈钢。
4）导瓶系统，结构简单，卡瓶颈结构，可根据瓶型进行变更。
5）整机均为自动控制,如有瓶无瓶有盖无盖、润滑等均采用PLC控制。
6）灌装缸内物料液位高度采用液位探针控制，保证液位稳定，灌装可靠。
7）本机的关键零部件及电器元件采用进口产品。
8）灌装缸内物料液位实现自动控制。全机具有CIP清洗接口。
3.瓶子旋盖部分
旋盖机通过齿轮带动回转盘转动。使盖在离心力的作用下从出盖口离开料斗。在出口处有正反盖分离装置，当反盖经过时，盖自动落入返回管道中，通过风力自动把反盖吹入料斗。只有正盖才能顺利进滑道内，料斗内的盖量通过光电开关自动检测来控制输盖机，以保证下盖达到效果。当正盖进入滑道后即可顺利进入取盖盘，为防止意外，在滑道上同时配置了一个防反盖的拨盘，确保进入取盖盘的盖正确，在滑道上还配置了一对光电开关，当检测到无盖时，就立即停止主机。为了有效剔除无防盗圈的坏盖及清理料斗时的余盖，在料斗出口正对面有一活动出口可满足此功能。

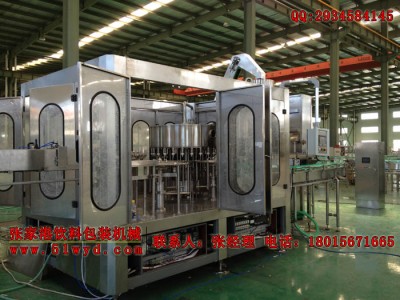

小瓶纯净水灌装机车间实拍图片
纯净水三合一灌装机内部结构
三合一灌装机主要技术参数
