在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种漩涡称为卡曼涡街，如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：
式中：
—旋涡发生体两侧平均流速，m/s
—斯特劳哈尔数
—旋涡发生体两侧弓形面积与管道横截面面积之比
卡曼涡街
瞬时体积qv流量为：
式中K***量计的仪表系数，脉冲数/m3 (P/m3 )
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图
由图可见，在Re=2×104 ~7×106 范围内，St可视为常数，这是仪表正常工作范围
斯特劳哈尔数与雷诺数关系曲线图

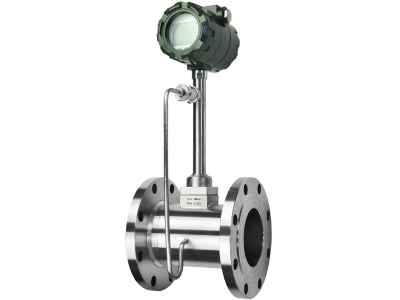

产品特点：
1.压力损失小，量程范围大，精度高；
2.在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；
3.无可动机械零件，因此可靠性高、维护量小；
4.仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-25℃～+320℃的工作温度范围内工作；
5.应用范围广，蒸汽，气体，液体等流体流量均可测量；
6.基于点阵显示的人性化菜单和界面，配合明亮的背光，支持中文和英文两种语言，适合各种客户群；
7.支持温度、压力测量，方便气体介质温压补偿的需求；
8.支持流速换算显示功能，方便现场看当前流速；
9.支持分屏显示功能，可以让屏幕上放大显示单个或两个参数（温度，压力，工况、标况的流量和流速等）；
10.仿真输出功能，支持4-20mA电流仿真、频率输出仿真，方便现场非实流调试；
11.支持4-20mA输出、脉冲（当量）输出、报警输出、RS485通讯输出；
12.两线制、三线制都分别DCDC（DC1000V）隔离；
