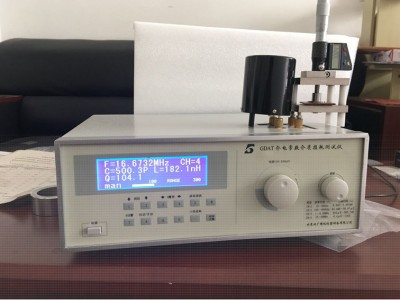

绝缘材料介电常数测试仪

 绝缘材料介电常数测试仪主要技术特性：介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数(ε)，可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。



 绝缘材料介电常数测试仪工作特性

   1．Q值测量

  a．Q值测量范围：2～1023；

  b．Q值量程分档：30、100、300、1000、自动换档或手动换档；

c．标称误差

	A	C
频率范围	25kHz～10MHz	100kHz～10MHz
固有误差	≤5％±满度值的2%	≤5％±满度值的2%
工作误差	≤7％±满度值的2%	≤7％±满度值的2%
频率范围	10MHz～60MHz	10MHz～160MHz
固有误差	≤6％±满度值的2%	≤6％±满度值的2%
工作误差	≤8％±满度值的2%	≤8％±满度值的2%

   2．电感测量范围

A	C
14.5nH～8.14H	4.5nH～140mH

3．电容测量

	A	C
直接测量范围	1～460p	1～205p
主电容调节范围	40～500pF	18～220pF
准确度	150pF以下±1.5pF； 150pF以上±1%	150pF以下±1.5pF 150pF以上±1%

   注：大于直接测量范围的电容测量见使用方法。

   4．信号源频率覆盖范围

	A	C
频率范围	10kHz～60MHz	0.1～160MHz
CH1	10～99.9999kHz	0.1～0.999999MHz
CH2	100～999.999kHz	1～9.99999MHz
CH3	1～9.99999MHz	10～99.9999MHz
CH4	10～60MHz	100～160MHz
频率指示误差	3×10-5±1个字

  5．Q合格指示预置功能：预置范围：5～1000

   6．Q表正常工作条件

   a. 环境温度：0℃～+40℃；

  b．相对湿度：<80％；

  c．电源：220V±22V，50Hz±2.5Hz。

   7．其他

  a．消耗功率：约25W；

   b．净重：约7kg；





   c.外型尺寸：（宽×高×深）mm：380×132×280






绝缘材料介电常数测试仪特点：

◎ 本公司创新的自动Q值保持技术，使测Q分辨率至0.1Q，使tanδ分辨率至0.00005 。

◎ 能对固体绝缘材料在10kHz～120MHz介质损耗角(tanδ)和介电常数(ε)变化的测试。

◎ 调谐回路残余电感值低至8nH，保证100MHz的(tanδ)和(ε)的误差较小。

◎ 特制LCD屏菜单式显示多参数：Q值，测试频率，调谐状态等。

◎ Q值量程自动/手动量程控制。

◎ DPLL合成发生1kHz～60MHz, 50kHz～160MHz测试信号。独立信号   源输出口，所以本机又是一台合成信号源。





◎ 测试装置符合国标GB/T 1409-2006,美标ASTM D150以及IEC60250规范要求。






绝缘材料介电常数测试仪主要技术指标：

2.1 tanδ和ε性能：

2.1.1 固体绝缘材料测试频率10kHz～120MHz的tanδ和ε变化的测试。

2.1.2 tanδ和ε测量范围：

tanδ：0.1～0.00005，ε：1～50

2.1.3 tanδ和ε测量精度（1MHz）：

tanδ：±5%±0.00005，ε：±2%

工作频率范围：50kHz～50MHz    四位数显，压控振荡器

Q值测量范围：1～1000三位数显，±1Q分辨率

可调电容范围：40～500 pF  ΔC±3pF

电容测量误差：±1%±1pF





Q表残余电感值：约20nH




绝缘材料介电常数测试仪电感测量：
a．测量范围：0.1μH～1H。
b．分 档：分七个量程。
0.1～1μH， 1～10μH， 10～100μH，
0.1～lmH， 1～10mH， 10～100mH， 100 mH～1H。
☆电容测量：
a．测量范围：1～460pF(460pF以上的电容测量见使用规则)；
b．电容量调节范围
主调电容器：40～500pF； 准 确 度：150pF以下±1.5pF；150pF以上±1％；
微调电容量：－3pF～0～＋3pF； 准 确 度：±0.2pF。
☆振荡频率：
a．振荡频率范围：25kHz～50MHz；
b．频率分档
25～74kHz， 74～213kHz， 213-700kHz， 700kHz～1.95MHz，
1.95MHz～5.2MHz， 5.2MHz～17MHz， 17～50MHz。
c．频率误差：2×10-4±1个字。
☆Q合格指示预置功能，预置范围：5～999。
☆仪器正常工作条件
a. 环境温度：0℃～+40℃； b．相对湿度：<80％； c．电源：220V±22V，50Hz±2.5Hz。
☆试样尺寸
圆片形：厚度2+0.5mm，直径为Φ30~40mm（ε<12时），Φ25~35mm（ε=12~30时），Φ15~20mm（ε>30时）
☆其他
a．消耗功率：约25W； b．净重：约7kg； c. 外型尺寸：（l×b×h）mm：380×132×280。
☆ Q合格指示预置功能
预置范围：5～1000。



绝缘材料介电常数测试仪工作频率范围是10kHz～160MHz,它能完成工作频率内材料的高频介质损耗角(tanδ)和介电常数(ε)变化的测试。

本仪器中测试装置是由平板电容器和测微圆筒线性电容器组成，平板电容器一般用来夹被测样品，配用Q表作为指示仪器。

绝缘材料的损耗角正切值是通过被测样品放入平板电容器和不放样品的Q值变化和厚度的刻度读数通过公式计算得到。

同样，由测微圆筒线性电容器的电容量读数变化，通过公式计算得到介电常数。
