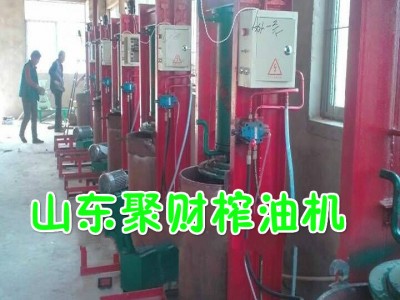

机器结构;榨油机由三部分组成:1、主机2液压系统3、电气控制系
1)液压系统采用的高低压双联泵卸荷回路。由高低压组合双联泵、高压手动转阀、高压溢流阀、中低压溢流阀、液控单向阀、耐震电接点压力表等,具有结构紧凑、操作方便、备件通用、降低耗能、安全可靠等特点。
2)液压系统工作原理
启动:电机启动,高低压双联泵输出液压油经高压转阀4回油箱。预压;高压转阀至右位,双联泵高低压液压油经高压换向阀进入压榨油缸上腔,由刚开始工作。进行预压。
榨压:预压结束后。当压力升至50Mpa时,泵站低压溢流阀卸荷,由双联泵高压泵供油进行榨油,电接点压力表调定至45Mpa-55Mpa时,电机断电,当压力降至45Mpa时,电机启动反复压榨榨净,保证高出油率
