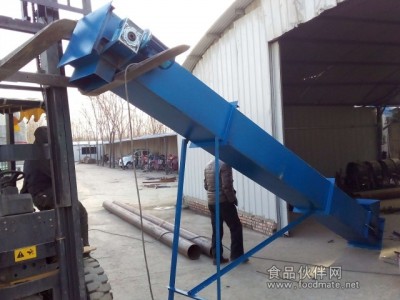

埋刮板输送机
埋刮板输送机是一种在封闭的矩形断面的壳体内,借助于运动着的刮板链条连续输送散壮物料的运输设备。因为在输送过程中,刮板链条埋于被输送的物料之中,故而称>埋刮板输送机”。
埋刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态,并足以克服物料在机槽中移动而产生的外摩擦力,使物料形成连续整体的料流而被输送。
在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料,下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量,使物料形成了连续整体的料流而被提升。
埋刮板输送机机构简单、重量轻、体积小、密封性强、安装维修比较方便。它不但能水平输送,也能倾斜或垂直提升输送;能多点加料,也能多点卸料,输送机工艺布置较为灵活。由于壳体是封闭的,这在输送易飞扬的、有毒的、易爆的、高温的物料时,对改善工人的操作条件和防止环境污染等方面都有较突出的优点。刮板输送机{含电机,为整机价格}
型号 | 机槽宽度(mm) | 输送量(m³/h) | 每米动力(KW) | 3米价格 | 每增加1米(元) | 每减少一米(元) | 备注 |
M12 | 120 | 0.5-2 | 0.2 | 1000 | +260 | -200 | 材质为碳钢,室体板材厚度均为2mm,厚度5-6mm的价格为以上基价价格加20%,厚度8-10mm的价格为以上基价价格加50% |
M16 | 160 | 2-6 | 0.5 | 1260 | +380 | -320 | |
M18 | 180 | 4-8 | 0.5 | 1700 | +500 | -420 | |
M20 | 200 | 6-10 | 0.75 | 1800 | +520 | -480 | |
M25 | 250 | 12-16 | 1 | 2300 | +640 | -600 | |
M30 | 300 | 15-20 | 1.1 | 2800 | +760 | -710 | |
M35 | 350 | 60-80 | 1.5 | 3500 | +880 | -800 | |
M40 | 400 | 100-150 | 2.2 | 4400 | +960 | -900 | 材质为碳钢,室体板材厚度均为3mm,厚度5-6mm的价格为以上基价价格加20%,厚度8-10mm的价格为以上基价价格加50% |
M50 | 500 | 260-300 | 2.2 | 4900 | +1080 | -970 | |
M60 | 600 | 300-350 | 3 | 5600 | +1200 | -1100 | |
M63 | 630 | 350-400 | 3 | 6500 | +1400 | -1250 | |
在线客服QQ:1191498134,手机:18953730486,联系人:张经理 |
优点:
1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
2、 能适应采煤工作面底板不平、弯曲推移的需要,可以承受垂直或水平方向的弯曲。
3、机身矮,便于安装。
4、能兼作采煤机运行的轨道。
5、可反向运行,便于处理底链事故。
6、能作液压支架前段的支点。
7、结构简单,在输送长度上可任意点进料或卸料。
8、机壳密闭,可以防止输送物料时粉尘飞扬而污染环境。
9、当其尾部不设置机壳,并将刮板插入料堆时,可自行取料输送。
缺点:
1、空载功率消耗较大,为总功率的30%左右。
2、不宜长距离输送。
3、易发生掉链、跳链事故。
4、消耗钢材多。成本大。埋刮板输送机产品的安装与维护:
埋刮板输送机的安装需要进行以下工作:
1)定位:
首先定出机头和机尾的位置,然后再定出刮板输送机的中心线。
2)铺设中间槽:
根据定出的输送机中心线,铺设中间槽。如采用非金属槽箱,则中间槽铺砌砖和水泥预制板,再粘结铸石衬板。铸石衬板铺设时,要注意平直,接缝尽量少,纵向缝隙要错开,防止工作时将缝隙磨成沟。
输送机表面铺设需要平直,如输送机平面内有过大的弯曲,势必导致两条链受力不均匀,加速链子与槽壁铸石之间的磨损,甚至卡链。各段槽体搭接应平整无台阶。由于槽体本身结构限制,相邻中间槽在垂直方向偏转不应过大。若输送机铺设不平直,运输功耗将会增加。机道上的积煤或杂物应扫除干净。
3)安装机头和机尾:
机头和机尾应留有一定空间,便于维护及检修。链轮中心线要与输送机中心线垂直,并保证水平。
4)装刮板链:
刮板链在安装前,应预先连接好,刮板均匀地分布在链条中。如果是两条链条,要选择长度相等,或按出厂时的配对链条组装。链条不得有扭转现象。圆环链焊缝边朝上,防止链条与链轮发生夹卡现象。
5)检查和空运转:
输送机安装好后,应进行全面检查并开动输送机。空运转2小时,主要检查驱动装置和刮板运转是否正常。同时,使各相邻中间槽靠紧,再次紧链,调节链条长度。刮板输送机工作的最初两周内,应特别注意链条的松紧程度。检查的方法是:如果机尾有驱动装置,则点动该驱动装置,当机尾链轮的上股链条有两个以上完全松弛的链环时,需紧链或拆链减环,减小链环长度。如果仅头驱动装置,则需要将电机反转点动,当机头链轮处的上股链条有两个以上完全松弛的链环时。同样需要紧链或拆链减环
