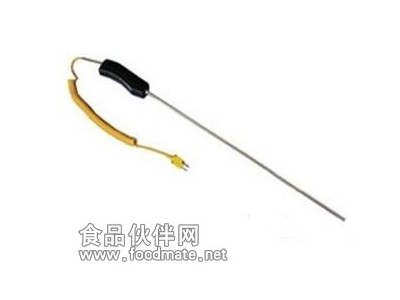

187手柄铠装热电偶

产品介绍：

一、概述

 铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，它与装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪和电子调节器配套使用，同时亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃～1100℃(热电偶)，-200～500℃(热电阻)范围内的液体、蒸汽和气体介质以及固体表面的温度。铠装热电偶与一般工业热电偶一样，与显示仪表等配套，在一定的使用范围内对气体、液体介质或固体表面温度进行自动检测或自动调节。

二、187刀把手柄式铠装热电偶优点

  手柄式热电偶具有直径小、可弯曲、耐高压、抗震动、热响应时间快和坚固耐用可靠性高等优点。使用高质量敏感元件，反应速度快，性能稳定，使用寿命长。它广泛用于航空、石油、化工、冶金、有色冶金等工业部门，与各种显示仪表、记录仪和调节仪器、工业控制计算机配套使用。它可以直接测量不同生产过程中-50~450'C范围内的各种介质及炉内外温度，特别是一些无法固定测温元件的场合，便于人工手持操作。手柄式热响应时间快， 温度探头采用不锈钢壳体封装，后端连接塑料手柄，不需安装，操作方便。该产品输出二线制或三线制，可与温度变送器配套输出 4~20mA 或 1~5VDC 。该产品与显示仪、控制仪、巡检仪、采集器、无纸记录仪等配套进行精确的温度测量和控制。

三、应用

  187型铠装热电偶为手柄式热电偶，保护管直径Φ3、Φ4、Φ5、Φ6、Φ8等，金属套管为不锈钢材质。适用于狭小且须弯曲场所的温度测量与控制。是化工化纤、制药等行业不可缺少的测量温度装置。

四、测温范围和准确度

五、铠装热电偶安装方法


六、工作原理

  铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

七、特点

  1、热响应时间少，减小动态误差;

  2、可弯曲安装使用;

  3、测量范围大;

  4、机械强度高，耐压性能好;

八、热电偶的正确使用

  正确使用热电偶不但可以准确得到温度的数值，保证产品合格，而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。安装不正确，热导率和时间滞后等误差，它们是热电偶在使用中的主要误差。

1、安装不当引入的误差

  如热电偶安装的位置及插入深度不能反映炉膛的真实温度等，换句话说，热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍；热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入，因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性；热电偶冷端太靠近炉体使温度超过100℃；热电偶的安装应尽可能避开强磁场和强电场，所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差；热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。

2、绝缘变差而引入的误差

  如热电偶绝缘了，保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严重，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。

3、热惰性引入的误差

  由于热电偶的热惰性使仪表的指示值落后于被测温度的变化，在进行快速测量时这种影响尤为突出。所以应尽可能采用热电极较细、保护管直径较小的热电偶。测温环境许可时，甚至可将保护管取去。由于存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。时间常数与传热系数成反比，与热电偶热端的直径、材料的密度及比热成正比，如要减小时间常数，除增加传热系数以外，有效的办法是尽量减小热端的尺寸。使用中，通常采用导热性能好的材料，管壁薄、内径小的保护套管。在较精密的温度测量中，使用无保护套管的裸丝热电偶，但热电偶容易损坏，应及时校正及更换。

4、热阻误差

  高温时，如保护管上有一层煤灰，尘埃附在上面，则热阻增加，阻碍热的传导，这时温度示值比被测温度的真值低。因此，应保持热电偶保护管外部的清洁，以减小误差
