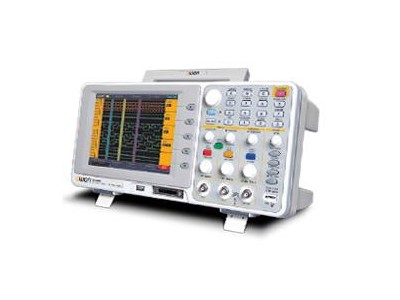

主要特点:
1. 集示波器与逻辑分析仪于一体
2. 2 通道+外部触发+逻辑分析仪
3. 8.0英寸超大彩色液晶屏幕，显示更清晰
4. 支持USB与电脑进行实时传输、显示
5. 支持U盘存储
6. 20 多种自动测量功能
示波器部分:
1. 带宽 25MHz~200MHz
2. 实际采样率可达 2GS/s
3. 每通道存储深度可达6250个点
逻辑仪部分:
1. 带宽 33MHz~66MHz
2. 实际采样率可达 400MS/s
3. 16 输入通道
应用:
电子线路检测 电路测试 信号逻辑关系验证 混合信号电路测量 教育和技术培训
| 性能参数 | |||||
| 型号 | MSO5022S | MSO7102T | MSO8102T | MSO8202T | |
| 带宽 | 25MHz | 100MHz | 100MHz | 200MHz | |
| 实时采样率 | 双通道 100MS/s | 单通道 1GS/s | 单通道 2GS/s | ||
| 上升时间 | ≤14ns | ≤3.5ns | ≤1.7ns | ||
| 存储深度 | 每个通道可以达6250个点 | 2M | |||
| 显示 | 8.0英寸彩色液晶屏幕,640 x 480 像素 | ||||
| 通道 | 双通道+外部触发+逻辑分析仪 | ||||
| 扫速范围 | 5ns/div-100s/div 按 1-2.5-5进制方式步进 | 2ns/div-100s/div 按 1-2-5进制方式步进 | 1ns/div-100s/div 按 1-2-5进制方式步进 | ||
| 灵敏度范围 | 5mV/div -5V/div | 2mV/div -10V/div | |||
| 直流增益精确度 | ±3% | ||||
| 垂直分辨率 | 8 比特 | ||||
| 输入电压 | 300V(PK-PK) CATⅡ | 400V(PK-PK) CATⅡ | |||
| 输入电阻 | 1MΩ±2%， 与20pF±3pF 并联 | ||||
| 触发类型 | 边沿、视频、交替 | ||||
| 存储波形 | 4 组波形 | ||||
| 自动测量 | 峰-峰值、平均值、均方根值、频率、周期、值、值、顶端值、底端值、幅度、过冲、 预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A-B  、延迟A-B | ||||
| 数学操作 | 加、减、乘、除、FFT | ||||
| 电源 | 100-240V ACRMS,50Hz/60Hz,CATⅡ | ||||
| 李沙育图形 | 带宽 | 25MHz | 100MHz | 200MHz | |
| 相位差 | ±3 degrees | ||||
| PC接口 | USB | ||||
| 尺寸 | 370mm x 180mm x 120mm | ||||
| 重量 | 2.2KG | ||||
| 逻辑仪部分 | ||||
| 型号 | MSO5022S | MSO7102T | MSO8102T | MSO8202T |
| 采样率 | 20S/s～100MS/s | 20S/s～400MS/s | ||
| 带宽 | 33MHz | 66MHz | ||
| 输入通道 | 16路 | |||
| 存储深度 | 4M每通道 | |||
| 输入电阻 | 1MΩ±2% | |||
| 触发方式 | 边沿触发, 总线触发, 状态触发, 连续队列触发, 间歇队列触发, 数据宽度触发 | |||
| 触发位置 | 预触发, 中触发, 后触发 | |||
| 门限电平 | ±10V(4 组可调) | |||
| 信号输入范围 | ±15V | |||
| 数据搜索 | 支持 | |||
| 数据码制 | 支持二, 十, 十六进制 | |||
| 数字滤波 | 可选为无、1或2 | |||
| 设置存储 | 支持10 组设置 | |||
| U盘存储 | 支持 | |||
