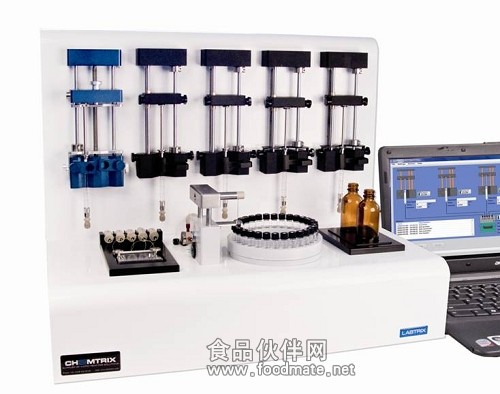

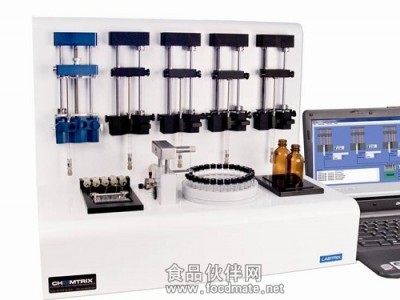

Labtrix S1连续流动化学反应系统 --自动化流动化学反应系统 |
产品介绍: Labtrix® S1系统采用玻璃材质微反应器,是一台自动化、标准化、即插即用、应用于筛选反应、条件优化、流动化学动力学数据测定的研发实验平台。可以实现-15 ℃ 至+195 ℃温度范围内,压力高达25 bar的合成反应。Labtrix®S1系统还可实现危险性反应的安全合成,与传统方法相比,减少了反应时间和物料消耗。 Labtrix S1微通道连续流反应器反是一种微通道高通量且易于放大生产规模的反应器,由于传统釜式反应技术要求化学反应的许多条件适应于现有的釜式反应设备,而Chemtrix此项技术能取代传统的低效间隙化的反应釜生产操作,实现高效节能、安全、低碳和环保的连续化合成生产,能够为单个反应或大范围的反应组合提供更具成本效率的解决方案。 此外,Labtrix微通道连续流反应器提高了化学反应的效率、生产规模放大可行性以及化工过程质量,并可以根据客户的需求定制以完全满足日产5mL试剂消耗量极小的化学品生产前期筛选,在降低成本的同时,也降低了对环境的影响、以及所生产的产品性能的不稳定性,使得操作昂贵化学药品进行前期优化条件时大大降低成本。 目前已经被Chemtrix反应器证明有效的反应包括:硝化、氧化、还原、偶合、重排、酰胺化、溴化等。广泛适用于医药,农药,染料,香料,表面活性剂等精细化工中间体和其它特种助剂,以及基本化学品的合成工艺研发和商业化生产。 |
合成常规应用: 由于Labtrix S1快速以及反应体积小,在以下应用中非常理想: 组分研究 反应筛选和优化 动力学数据测定 程序可行性研究 程序确认 辅助剂筛选 Labtrix® 系统的快速、自动化使化学家执行大量耗时的反应筛选成为可能,从而筛选出真正适合放大的流动合成反应。 更多Labtrix流动反应系统相关应用请参考www.chemtrix.com网站中应用部分,网站中亦有采用仪器做连续流动化学合成反应发表的相关文献。 |
方法放大: 当发现一个反应可行有效时,都需要将该反应放大。流动化学方法转变为生产方法的难点在于研发大产量反应器(中观反应器)实在耗时耗试剂。 Labtrix和Chemtrix 大产量系列产品Kiloflow采用相同的SOR(交叉导流式微型静态)混合器,使得Labtrix摸索出来的方法可以用于Kiloflow马上放大,投入生产。 |
应用Labtrix S1进行化学合成的例子: − 高放热反应(传质传热好,高纯度) − 固相催化剂参与的合成反应(催化剂无损失, 催化效率更高, 产物达到分析纯,催化剂高效重复使用) − 双相反应 (l/l and g/l) − 多步合成 (减少反应步骤,更高纯度,两部之间无需纯化步骤) 更多Labtrix 流动反应系统相关应用请参考www.chemtrix.com 网站中应用部分,网站中亦有采用仪器做连续流动化学合成反应发表的相关文献。 |
主要特点: 1. 高效性: 应用小体积的反应器实现了温度和流速的快速转变,从而使反应迅速达到稳定状态,每人每天操作Labtrix®系统就可以完成成百上千个不同的实验,反应条件优化能在最短时间内实现。 2.灵活性: 系统随机配有5种不同规格的微反应器,根据不同反应类型选择不同的反应器,从而实现类型的合成反应。另外还可选择适用于两相反应和多相催化反应的反应器。 3.原料消耗小: 反应体积小,反应所需原料少,可用于珍贵原料实验探究。 4.玻璃反应器: Labtrix® 选用德国肖特D263 硼硅酸盐耐热玻璃,为化学合成提供了适应更多合成反应类型的反应器。 5.条件: 可以实现-15 ℃ 至+195℃ 温度范围内,压力小于25 bar的合成反应;轻而易举地实现条件下的反应,同时几乎可以实现大部分溶剂在液相条件下反应。 6.危险性物质的安全合成: 安全合成危险性物质,如高温下合成叠氮物质等。 7.多步合成/多输入合成: 配置不同类型的反应器,由于反应器具有2-5个试剂入口,可以在一个反应器中实现多步合成或多输入合成反应。 8.自动收集样品: 由于系统在短时间内可合成大量不同的物质,样品自动收集器使得样品自动搜集,从而实现仪器无人操作。 9.可放大性: Labtrix S1研究出的实验条件,利用Kiloflow可以实现从毫克级的反应放大到公斤级反应,同时确保反应安全性和重现性。 10.数据记录: Labtrix S1配置电脑,可以实现自动记录试验数据。 11.多相反应: 除了液液流反应外,反应器中还可以用固载化试剂,催化剂和清洗剂。 12.反应器定制: 可根据用户要求定制满足特殊要求的反应器。 |

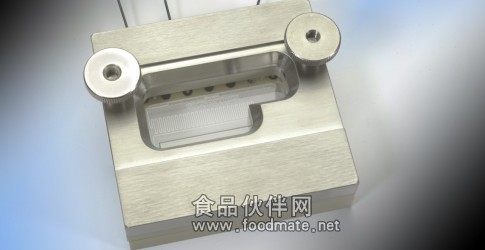

催化剂反应器卡位: |
技术参数: 系统材质:主机采用聚四氟乙烯涂层,耐高温,抗酸抗碱、抗各种溶剂。 温度控制器:数字显示独立控制器 泵:5个泵(第四个泵和第五个泵可以连接使用) 注射器 玻璃注射器,活塞为聚四氟乙烯材质。 注射器体积:一般配置为1mL,可到2.5mL。 标配反应器 3221 1 μL SOR mixer A+B =P1+ Q=P 3222 5 μL SOR mixer A+B =P1+ Q=P 3223 10 μL SOR mixer A+B =P1+ Q=P 3224 5 μL+10 μL SOR mixer A+B =P1+C=P2+Q=P 3225 10 μL SOR mixer A+B+C = P1+ D=P2+Q=P 其他可选反应器 3021 1 μL T-Mixer A+B=P1+Q=P 3022 5 μL T-Mixer A+B=P1+Q=P 3023 10 μL T-Mixer A+B=P1+Q=P 3024 5 μL +5 μL T-Mixer A+B=P1+C=P2+Q=P 3025 2 μL +8 μL T-Mixer A+B+C=P 1+Q=P 3026 Catalyst Chip A+B = P (用于固相催化剂) 3227 19.5μL SOR mixer A+B =P1+ Q=P (超长反应器) 管子材料 标配: PEEK 可选: 石英玻璃材质、FEP氟化乙烯丙烯共聚物材质 压力调节器 (BPR): 供应 25 bar,,可以调节至不同压力 选择阀:自动切换至样品收集阀或者排废阀。 样品收集器 可容纳样品瓶数量:30个 收集瓶材质:涂有PTFE隔层的玻璃材质 收集瓶体积:2ml, 由收集器将针插入收集瓶收集。 废液瓶: 标配60 ml 保留时间 (τ) 温度(T) 压力 (P) Tmin: 1.5 sec Tmin: -15 ℃ Pmin: 0 bar Tmax: 50 min Tmax:+195 ℃ Pmax: 25 bar 操作方法 手动模式和自动模式 数据输出 手动输出和自动输出均可 输出数据 时间,流速,取样体积,温度,压力,收集瓶序号,以曲线图显示 Labtrix 标配5个反应器, 注射器, 软件以及笔记本电脑。 |
产地:荷兰 品牌:Chemtrix 型号:Labtrix S1 |
