苏州比斯克科技工程有限公司 VX15905141004 实验室整体设计装修施工，实验室家具设备生产销售
全钢落地式靠边及转角实验台 材质说明
|
| 尺寸 | 长 mm(L) | 宽 mm(W) | 高 mm(H) | 总高 mm | |
| 1 | | 750 | 850 | 850 | ||
| 备注： ① 靠边实验台长度可根据客户需求定制，上述属于标配； ② 靠边实验台可配钢玻试剂架，标准尺寸1000*250*1000（mm）。 | ||||||
| ² 台面 | ④ 采用12.7mm厚上海威盛亚理化板、富美家理化板、国产理化板，边缘加厚至26mm。 | |||||
| ² 柜体 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。基本柜体为独立的、可拆装结构，前扳和后背板为一片成型式环绕设计，整个柜体可以单独或者组合使用。 | |||||
| ² 门板 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。柜门采用内外双层构造，内填隔音材料，内设加强筋，敦实牢固，不易变形，且整体美观大方。 | |||||
| ² 抽屉 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性，抽头为内外双层构造，内填隔音材料。抽屉的大小、数量可根据不同的存贮需求而进行改变。 | |||||
| ² 背板 | 活动维修背板，采用可拆装式设计，以方便管线安装维护。 | |||||
| ² 滑轨 | 抽屉两侧滑轨采用Airsun钢制烤漆处理载重型三节滑轨装置。 | |||||
| ² 铰链 | 采用实验室316不锈钢铰链，耐腐蚀性强。 | |||||
| ² 把手 | 采用实验室铝合金把手，耐腐蚀性强。 | |||||
| ² 调整脚 | 采用8分镀锌螺杆制作，底座包覆防滑高强度塑料垫，防水防锈。 | |||||
全钢落地式仪器实验台 材质说明
|
| 尺寸 | 长 mm(L) | 宽 mm(W) | 高 mm(H) | 总高 mm | |
| 1 | | 900 | 850 | 850 | ||
| 备注： | ||||||
| ² 台面 | ④ 采用12.7mm厚上海威盛亚理化板、富美家理化板、国产理化板，边缘加厚至26mm。 | |||||
| ² 柜体 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。基本柜体为独立的、可拆装结构，前扳和后背板为一片成型式环绕设计，整个柜体可以单独或者组合使用。 | |||||
| ² 门板 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。柜门采用内外双层构造，内填隔音材料，内设加强筋，敦实牢固，不易变形，且整体美观大方。 | |||||
| ² 抽屉 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性，抽头为内外双层构造，内填隔音材料。抽屉的大小、数量可根据不同的存贮需求而进行改变。 | |||||
| ² 背板 | 活动维修背板，采用可拆装式设计，以方便管线安装维护。 | |||||
| ² 滑轨 | 抽屉两侧滑轨采用Airsun钢制烤漆处理载重型三节滑轨装置。 | |||||
| ² 铰链 | 采用实验室316不锈钢铰链，耐腐蚀性强。 | |||||
| ² 把手 | 采用实验室铝合金把手，耐腐蚀性强。 | |||||
| ² 调整脚 | 采用8分镀锌螺杆制作，底座包覆防滑高强度塑料垫，防水防锈。 | |||||
全钢吊柜 材质说明
|
| 尺寸 | 长 mm(L) | 宽 mm(W) | 高 mm(H) | 总高 mm | |
| 1 | | 300 | 600 | 600 | ||
| 备注： | ||||||
| ² 柜体 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。 | |||||
| ² 门板 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。 | |||||
| ² 侧板 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。 | |||||
| ² 层板 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。四周呈盘状，配合挂钩可上下调整高度。 | |||||
| ² 层板挂钩 | 采用1.2mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。 | |||||
| ² 视窗 | 采用5 mm钢化玻璃（如需玻璃视窗）。 | |||||
| ² 铰链 | 采用实验室316不锈钢铰链，耐腐蚀性强。 | |||||
| ² 把手 | 采用实验室铝合金把手，耐腐蚀性强。 | |||||
全钢高温实验台 材质说明
|
| 尺寸 | 长 mm(L) | 宽 mm(W) | 高 mm(H) | 总高 mm | |
| 1 | | 750 | 600 | 600 | ||
| 备注： | ||||||
| ² 台面 | 采用16mm厚黑色大理石，边缘加厚并导圆角。大理石的刚性好，硬度高，耐磨性强，温度变形小，耐高温。 | |||||
| ² 垂直架构 | 采用厚1.2mm，6040mm镀锌钢管焊制成型，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。 | |||||
| ² 前横梁 | 采用厚1.2mm，6040mm镀锌钢管焊制成型，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。 | |||||
| ² 后横梁 | 采用厚1.2mm，6040mm镀锌钢管焊制成型，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。 | |||||
| ² 下横梁 | 采用厚1.2mm，6040mm镀锌钢管焊制成型，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。 | |||||
| ² 连接件 | 采用1.0mm冷轧钢板冲折焊接制作,经过电解除油剂，酸洗磷化后，再经阿克苏诺贝尔户外环氧树脂粉末静电喷涂处理，喷粉厚度为0.07～0.09mm,具有较强的抗酸碱，耐腐蚀性。 | |||||
| ² 调整脚 | 采用8分镀锌螺杆制作，底座包覆防滑高强度塑料垫，防水防锈。 | |||||
一、技术要求
1、设计施工规范要求
1.1标准和规范
本工程的深化设计、施工和验收必须符合国家标准和规范（如有更新，则按要求），规范标准如下：
《洁净厂房设计规范》（GB50073-2001）
《洁净室施工及验收规范》（JGJ71-1990）
《洁净室及相关受控环境标准》ISO/DISI46441
《微生物和生物医学实验室生物安全应用准则》WS233-2002
《通风与空调工程质量验收规范》（GB50243-2002）
《采暖通风与空气调节设计规范.》（GB50019-2003）
《通用用电设备配电设计规范》（GB50055-93）
《建筑设计防火规范》（GBJ16-2001）
1.2设计和施工资质要求
本项目的设计和施工单位，注册资本不低于500万元人民币，必须具备“空调净化系统工程的设计和安装”等营业许可范围，必须具备质保和售后技术自身能力要求。
2、设计原则
2.1、清洁区和污染区严格分开，物品传递方便，尽量缩短物流路程，避免交叉污染。
2.2、平面布置合理，减少房间转角，有利空气流通，增加感观舒适度，愉悦工作人员情绪，提高工作效率。
2.3、净化空调与通风，电气等咋满足工艺要求的情况下，尽量做到精简，减少业主投资成本。

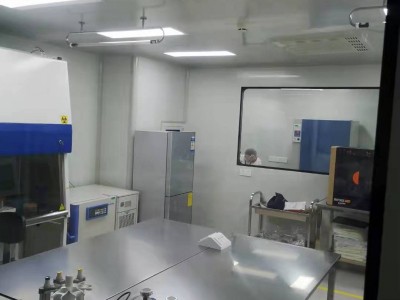

微生物无菌实验室：
1、无菌室是一种无菌操作技术，实验室以满足环境和条件要求为基础，保证无微生物污染和不受其它有害因素的影响。
2、整体布置合理，各功能室通过调节送回风的比例，使实验室压差满足防止微生物污染和有害因素影响，保证无菌操作，达到工作方便。
2.1清洁区和污染区严格分开，物品传递方便，尽量缩短物流路程，不免交叉污染。
2.2、平面布置合理，减少房间转角，有利空气流通，增加感观舒适度，愉悦工作人员情绪，提高工作效率。
2.3、净化空调与通风，电气等咋满足工艺要求的情况下，尽量做到精简，减少业主投资成本。
3.工艺方案设计
3.1、设计总则
1）无菌室是一种无菌操作技术，实验室以满足环境和条件要求为基础，保证无微生物污染和不受其它有害因素的影响。
2）整体布置合理，各功能室通过调节送回风的比例，使实验室压差满足防止微生物污染和有害因素影响，保证无菌操作，达到工作方便。
3.2、设计流程
1）、人流：缓冲走道→一更→二更→风淋→缓冲（手消毒）→无菌室
2）、物流：缓冲走道→传递窗→准备间→传递窗→操作室
1）、人流：前室 更衣室 风淋 缓冲（含手消毒装置） 无菌室
2）、物流：传递窗 无菌室
4.实验室及精华车间防护技术要求技术要求
4.1、实验室围护结构、装饰系统配置含走道
围护结构、装饰系统配置
（1）吊顶
实验室吊顶均采用厚度为50mm（B1级防火）手工制岩棉夹芯彩钢复合板，要求：机械强度高，防火、隔热、隔音、防潮性能好，凭证光滑，耐腐蚀、易清洁、安装方便。钢板采用“宝钢”，厚度0.5mm，接缝处密封；承重部位做承重处理，所有阴阳角采用经阳极化处理的铝型材做弧形设计处理。
（2）隔断
实验室隔墙均采用厚度为50mm（A1级防火）机制石膏板岩棉夹芯彩钢复合板，要求：机械强度高，防火、隔热、隔音、防潮性能好，凭证光滑，耐腐蚀、易清洁、安装方便。钢板采用“宝钢”，厚度0.5mm，接缝处密封；内隔断底部采用1m高机制纸蜂窝夹芯彩钢复合板，上面采用50mm电泳铝合金型材做适宜比例的固定观察窗，配5mm浮法玻璃，靠外墙侧根据外窗做适宜比例的固定采光窗，铝合金包边，整体做到协调和美观，在每个实验室均能相互观察到对方人员，以提高实验人员操作的安全性，在保证实验室围护结构具高强度的同时拥有良好的气密性。
与化学室之间的隔断由厚度为50mm（A1级防火）机制石膏板岩棉夹芯彩钢复合板和防爆透视玻璃观察窗组成，具体施工应参照相应图纸并结合现场实际进行，如有必要作合理优化或调整。
（3）地面
实验室地面采用PVC地板，，热熔焊接，无缝源，防滑耐磨、耐消毒、防酸碱、易清洗，地面与墙体连接处做密封处理，采用圆弧挤压方式，完全平齐的过渡连接。
（4）门
实验室内所有密闭门，采用钢框彩钢板封门，设视窗。
（5）传递窗
实验室内所有传递窗钢板喷塑外壳不锈钢内胆内胆，厚度<1mm
（6）风淋室
无菌实验室内风淋室采用不锈钢喷嘴，系统自动控制运行，双们电子互锁，并设有光电感应器。
1）、吊顶
实验室吊顶均采用厚度为50mm（B1级防火）手工制岩棉夹芯彩钢复合板，要求：机械强度高，防火、隔热、隔音、防潮性能好，凭证光滑，耐腐蚀、易清洁、安装方便。钢板采用“宝钢”，厚度0.5mm，接缝处密封；承重部位做承重处理，所有阴阳角采用经阳极化处理的铝型材做弧形设计处理。
2）、隔断
实验室隔墙均采用厚度为50mm（A1级防火）机制石膏板岩棉夹芯彩钢复合板，要求：机械强度高，防火、隔热、隔音、防潮性能好，凭证光滑，耐腐蚀、易清洁、安装方便。钢板采用“宝钢”，厚度0.5mm，接缝处密封；内隔断底部采用1m高机制纸蜂窝夹芯彩钢复合板，上面采用50mm电泳铝合金型材做适宜比例的固定观察窗，配5mm浮法玻璃，靠外墙侧根据外窗做适宜比例的固定采光窗，铝合金包边，整体做到协调和美观，在每个实验室均能相互观察到对方人员，以提高实验人员操作的安全性，在保证实验室围护结构具高强度的同时拥有良好的气密性。
与化学室之间的隔断由厚度为50mm（A1级防火）机制石膏板岩棉夹芯彩钢复合板和防爆透视玻璃观察窗组成，具体施工应参照相应图纸并结合现场实际进行，如有必要作合理优化或调整。
3）、地面
实验室地面采用进口PVC地板，韩国“LG”慧宝系列，热熔焊接，无缝源，防滑耐磨、耐消毒、防酸碱、易清洗，地面与墙体连接处做密封处理，采用圆弧挤压方式，完全平齐的过渡连接。
4）、门
实验室内所有密闭门，采用钢框彩钢板封门，设视窗。
5）、传递窗
实验室内所有传递窗钢板喷塑外壳不锈钢内胆内胆，采用SUS304，厚度<1mm
6）、风淋室
无菌实验室内风淋室采用不锈钢喷嘴，系统自动控制运行，双们电子互锁，并设有光电感应器。
4.2、电气系统配置
1）采用TN—S保护系统，要求：各实验室功能合理配置三相和单相插座，电压、频率稳定，满足实验需求，穿着暗线埋设。
2）室内照明均采用洁净室照明灯具（不锈钢斜边型吸顶式带罩密封灯具）；要求：镜面全内胆，照明度强，不锈钢边框年久不腐蚀，外观美观，密封性好、抗干扰、不积尘、易清洁。
3）所有实验室及工作室灭菌方式采用实验室灯架，紫外线灭菌。
4）实验室耗电分别为：空调机、通风机组、照明及化验设备。因此，需根据平面布置情况，结合国家相关规范要求，合理布置电力线路、电缆线径和功率因素。
4.2、电气系统配置
1）为满足各特殊功能实验室的温、湿度、通风、压力及精华需求，根据国家规范，各实验室通风管道采用“武钢”采优质镀锌板制作，保温采用国内，厚度为20mm，A1级防火橡塑材料。
2）无菌实验室采用一台“天加”TSD50CR管道式空调机组（或同等级及以上品牌），制冷量12.1KW、制热量13.3KW.
3）各功能区域送风压力平衡，同事新风补给经过初中效过滤，保证各净化实验室温、湿度等条件符合实验要求，并在通风设计上，保证新鲜的空气从洁净区向污染区，空气不串流，低噪音。
5.各区域房间技术指标明细表
| 名称 | 洁净度 | 压差(Pa) | 换气次数(次/h) | 照度(Lx) | 噪声dB(A) | 温度/相对湿度(℃/%) |
| 前室 | —— | —— | —— | 150~250 | ≤60 | 20±4 |
| 更衣室 | 十万级 | +10 | ≥15 | 150~250 | ≤60 | 20±4 |
| 缓冲 | 万级 | +15 | ≥25 | 150~250 | ≤60 | 20±4 |
| 无菌室 | 万级 局部百级 |
+20 | ≥25 ≥0.35 | 150~250 | ≤60 | 20±4 |
6.项目清单及要求
具体见附件“工程量清单要求.xls”其中所罗列的项目名称、性能及规格等要求，应与现场实际施工情况相适应，原则上不增减项目（数量），不降低等级要求。
7.实验室空调系统配置说明
微生物无菌实验室送风系统，净化空调机组采用有中效净化送风机组和管道空调机组成，新风经初、中效过滤后经净化空调机组处理后送至各房间，采用三级过滤：即初效+中效+末端加高效过滤来达到房间的洁净度，气流方式采用单、双向气流，顶送风下回风，所有回风口均安装阻尼式过滤装置。回风由洁净风道或者回风支管收集,通过回风总管至空调机组。空调系统采用10-15%新风比，洁净区保持在15Pa以上正压。
8.关于平面布置图的补充说明
8.1、在本次装修工程的平面布置图中，培养箱、冰箱、烘箱和灭菌锅等化验设备不在本工程范围内，其余设备、设施（如：更衣柜、鞋柜等）均列入本次工程范围。在本次装修工程的平面布置图中，不锈钢中央超净工作台1个，不锈钢边台2个。由业主自行购置的化验设备有：培养箱2台，冰箱1台，烘箱1台，灭菌锅1台。
8.2、平面布置图中业主自行购置的设备处需要设置相应的插座，在边台区域也需按相应规范要求布置一定数量的插座。
9.关于技术图纸的补充说明
随本招标技术方案所提供的图纸（微生物室布置图.pdf、微生物室灯具布置图.pdf、微生物室灯具接线图.pdf、微生物室顶板布置图g.pdf、微生物室送风平面图.pdf），仅为基本设计要求，请根据现场实际情况进行合理优化和修订。图示尺寸可能与实际情况有出入，请根据实际丈量尺寸为准。
