AKFC-92G 流量：2L/min ◇电子计时、交直流两用◇产地：自产

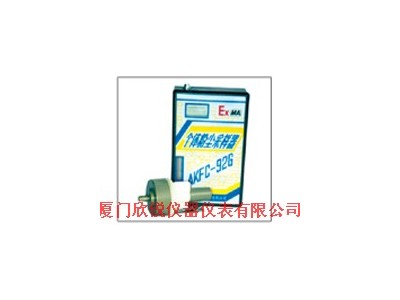

（工作原理图） AKFC-92G型个体粉尘采样器是一种测定一个工班内空气中粉尘平均浓度的仪器。该仪器由抽气泵、数字计时器、流量恒定电路、欠压保护电路、安全电源等组成。仪器配有一组微型粉尘预捕集器，能对危害人体的呼吸性粉尘和组粉粒粉尘进行分离，其分离效率符合公认的“BMRC”曲线标准。 该采样器外壳采用阻燃ABS工程塑料，并作了防潮，防静电处理。仪器功能均采用封闭轻触按钮启停，减少了误动作，保证了使用寿命，并且使防尘效果更明显。整机具有结构紧凑，体积小，重量轻、自动计时、流量显示直观、安全可靠等特点，便于现场使用，尤其适合于含爆炸危险性气体的作业环境中使用。 1.采样流量：2L/min 2.抽气负压：＞5000Pa 3.负载能力：＞2000Pa 4.采尘范围：全尘、呼吸性粉尘 5.连续工作时间：＞10h 6.防爆形式：矿用本质安全型（iI） 7.噪声：＜60dB（A） 8.使用环境条件：温度：0～35℃相对湿度：＜95％RH9.外形尺寸：120×80×42（mm）10.重量：450g三、工作原理采样器工作原理：仪器启动前将采样头装上已称重的滤膜，按一下启停钮，采样器内部电源通过控制电路给电机供电，驱动抽气泵以恒定流量抽气，含尘空气被抽进后，粉尘被阻留在滤膜上。在电机泵启动同时，计时器开始计时。采样毕，再按一下启停按钮使机暂停，记下采样时间，然后取样称重，按公式可计算出现场粉尘浓度。公式：粉尘浓度（mg/m3）=[采样后滤膜重量（mg）-采样前滤膜重量（mg）]÷[流量（L/min）×时间（min）]四、有关功能功能键的作用简介1.启停开关：按一下启停按钮，接通电源，仪器开始工作，同时计时器开始计时，再按一下启停按钮，仪器即停止工作，此时计时器停止计时，并保留采样时间。2.清零按钮：当一次采样结束，记下采样时间后，如需进行第二次采样，按一下清零按钮，则计时器显示“0”状态，以备再次工作。3.充电插孔：采样结束后，仪器需在地面充电，充电时将充电器接通220V电源，再将充电插头插入充电孔内即可进行充电（此时充电指示灯亮）。4.流量调节孔：采样器在出厂前已将流量（带装上滤膜的采样头）调整为2L/min，一般不需调节，但如发现流量在开机后5分钟后，仍然明显低于或高于规定的2±0.1L/min，则可通过流量调节孔进行调节流量。 5.功能按钮：当计时器由于掉电或其他原因处于非计时功能状态，可调节功能按钮。当显示器Su上端的一笔划闪烁时，说明已调到了计时功能状态，此时需按清零按钮后方能开始工作，如果调功能按钮后，显示器已经在计时，而电机不在工作，可同时按清零钮和启停钮，使电机工作后，再按清零钮即告正常。如果在正常工作时按了清零钮显示器暂停工作，但计时器内部仍继续计时，再按清零钮即可恢复正常和计时状态。6.电子计时器：在采样器开始工作的同时，计时器开始工作，并通过显示器显示采样时间。采样结束后，计时器可保留住采样时间以供记录。7.流量计：采样器工作时，其采样流量由流量计直观指示数值。五、仪器使用方法1.采样前的准备工作采样前仪器应先充足电，将已称重的干净滤膜装进采样头（旋风式采样头的衬盒也需装滤膜）然后将采样头用胶管连接仪器进气嘴。2.仪器的操作需要采样时，按一下启停按钮，主机即可工作。如测定个人周围空气中粉尘浓度，则可由指定人员随身携带，如需测定某一地点空气浓度，则可选择合适位置悬挂即可。采样完毕，再按一下启停按钮，仪器停止工作，记下采样时间即告结束。3.注意事项⑴在井下使用过程中，严禁打开后盖，出现故障应返回地面修理。⑵充电器不属于本安型仪器，严禁带入井下使用。⑶不得随意拆卸仪器，电池和电机故障应退回制造厂修理。⑷在工作过程中如仪器突然停止工作，而计时器仍在工作，此时表示电池电压不足，不能继续使用，需按规定及时充电。⑸仪器每次使用完后应充足电，并妥善保管，防止杂物从进气嘴进入泵体而发生故障。六、采样前后过程的处理1.需要器材⑴滤膜:φ30或φ40的测尘滤膜⑵太平：感量为万分之一的分析天平⑶干燥器⑷干燥剂：应放置变色硅胶⑸计算器⑹记录纸、笔⑺工具2.具体操作过程⑴用弯头镊子取下干净的滤膜两片夹衬纸，把滤膜置于天平上称量，记录数据并编号。⑵用旋风式呼吸性粉尘采样头，需在前一天将采样头清洗干净，并将衬盒里的φ40滤膜称重，记录质量。⑶把滤膜分别置于采样头滤膜夹与衬盒中。3.采样后的处理⑴称重时，用镊子小心将滤膜从采样头滤纸中取出，置于干燥器中二小时后称重，称重后放入干燥器中，干燥三十分钟再次称重，当相邻两次质量差不超过0.1mg时取值。⑵用公式计算即得，含尘空气中粉尘质量平均（TWA）浓度。七、仪器的校验和维修1.仪器的校验用户使用的采样器主要校验项目有：采样流量、抽气负压和负载能力、电池电压、计时精度。⑴采样流量：利用本机所带流量计观察采样流量能否达到仪器规定指示或用装置测定。⑵抽气负压和负载能力：可使用测试装置测定，也可按图连接测试。其步骤为：先关闭阀门2，开启阀门1将流量调节在2L/min；然后开启阀门2，逐渐关闭阀门1观察U型压力计，其数值符合仪器指示要求。U型压力计使用量程为16Kpa，精度为1.5级的水柱压力计。 ⑶电池电压：本采样器利用6节1.2Ah电池安全电源，充足电后开路电压为8.4V左右，采样器应能连接工作8h以上。如测量电源电压低于6V，充电后一次工作时间小于4h，则认为电池已不能正常使用，需到生产厂购买新电源组。2.仪器的维修仪器在使用过程中出现故障，应及时检修。下列常见故障及处理方法：| 故 障 现 象 | 可 能 原 因 | 处 理 方 法 |
| 能启动、无流量 | 气路连接管脱开 | 重新连接好气管 |
| 开机后不工作 | ⑴电池电压过低 ⑵按钮坏 ⑶内部联线断 | 充 电 更换按钮 接好连线 |
| 电池充不上电 | ⑴电池坏 ⑵充电插座坏 ⑶充电器故障 | 换电池 换插座 修理充电器 |
