仪器出厂前已经标定过，用户可按下列方法直接测定样品中的COD值含量：
1、 消解仪开机，设定消解温度165℃及消解时间15分钟，仪器自动升温并恒温。
2、 打开测定仪电源，选择COD测定，仪器进入预热状态。
3、 选取若干支清洗干净并控干的消解管，标上数字标记（如需校管，详见P5页）。
4、 分别吸取2mL蒸馏水（空白）或待测样品置于消解管中，加入1mL相应浓度氧化剂及4mL催化剂，具塞摇匀。
5、 当消解仪温度稳定在165℃时，将消解管（管盖要盖严）依次插入消解仪炉孔内，盖上防护罩（非常重要！关系到人身安全），待温度降至低于设定值后按“消解”键，仪器自动定时消解，消解完毕后蜂鸣器报警。
6、 取出消解管至干燥烧杯中，自然冷却2min后，再水冷至室温及沉淀全沉到底部时，待测。
7、 按箭头键选择“选择曲线”功能，并确认，利用上下箭头键选择所需的标准曲线序号，按“确认”键确认。
8、 将空白比色管擦净，将管上竖线对准比色计上刻线方向（CODL对1号线，CODH对2号线）插入测定仪的比色孔中。选择“空白测量”选项，并确认，待空白信号值稳定后，再按“确认”键确认。
9、 取另一支装有待测样品的比色管擦净，且管上竖线对准比色计上刻线方向（CODL对1号线，CODH对2号线）插入比色孔中，选择“测试样品” 选项，按“确认”键，仪器显示样品的COD值。
注： 1. 出厂前COD测定已经标定三条标准曲线，其中CODL为低量程等于5～200 mg/L时的工作曲线（曲线1）；CODH为高量程等于200～2000 mg/L，其中曲线1为200～1000 mg/L的工作曲线，曲线2为1000～2000 mg/L的工作曲线（两条曲线均使用200～2000 mg/L的氧化剂），用户可根据需要选用。
3. 虽然试管经过校准可一定程度上消除试管之间的差异，但若要求高精度，则每一次的比色均用同一根管，以完全消除不同管之间的差异，以下操作相同。
4. 由于氧化剂内含有氯离子掩蔽剂，消解后可能会有少量沉淀，比色时，不要摇动消解比色管以免沉淀上浮，造成结果偏差。
COD快速测定仪仪器操作
COD快速测定仪 概述
该仪器广泛适用于地表水、地面水、污水和工业废水的测定。
本仪器具有以下优点：
1、 测定仪与消解仪分开，不影响光学系统的稳定性。
2、 测定仪为冷光源、窄带干涉光学系统，光学稳定性好。
3、 消解仪温度PID自动控温、计时，精度高。
4、 操作简单省时。消解比色不需换管。
5、 消解温度和时间可无级设定，以用于其它用途。
6、 可各保存标准曲线10条及99个测定值，断电不丢失。
7、 LCD大屏液晶显示，操作方便直观。
8、 具有出厂工作曲线恢复功能。
9、 具有打印功能：可对测试的记录立即打印或查询记录打印。
10、 USB接口，可连接电脑。
COD快速测定仪 仪器主要技术指标
1. 测量范围：（超量程可稀释后测定）
5～2000mg/L（分为三个量程： CODL为5～200 mg/L、CODH为200～1000 mg/L及1000～2000 mg/L）。
2. 示值误差：≤±5 %
3. 重复性 ：≤3%
4. 抗氯干扰：≤2000mg/L
5. 温控系统：室温~180℃可设定，COD消解温度为165℃
6. 控温精度：±1℃
7. 消解时间： 15min
8. 光学系统：420 nm 及610nm
9. 光学稳定性：仪器吸光值在20min内漂移小于0.002A
10. 批处理量：16个水样或选用其它数量的消解仪
11. 外形尺寸： 340×250×130mm
12. 重量： 主机4kg
13. 功耗： 主机<10W, 消解器＜500W
14. 正常使用条件：
⑴ 环境温度:5～40℃ ⑵ 相对湿度: ≤85%
⑶ 供电电源: AC(220±22)V；（50±0.5）Hz
⑷ 无显著的振动及电磁干扰，避免阳光直射。

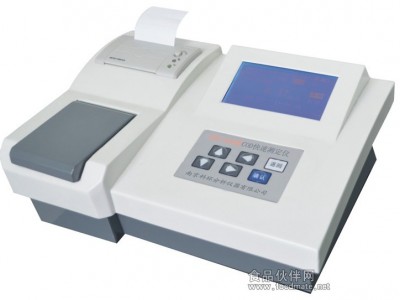

COD快速测定仪仪器结构
1. 比色装置
2. 打印装置（按下OPEN可更换打印纸）
3. 键盘
1）↑、↓、←、→键（方向键）：用在设定及标定操作时改变数字值或移动光标。
2）返回键：当进行一项操作未完成时，可把刚进行的操作取消，返回上级菜单。
3）确认键：对功能键或输入数据等操作的确认。
4. LCD液晶显示屏
图二 液晶屏示意图
1） 选择曲线：测定时，根据样品所在量程选择相应的曲线。
2） 空白测量：进行样品空白值的测定。
3） 样品测量：进行实际样品的测定。
4） 曲线标定：利用标准值测量吸光度进行标准曲线标定。
5） 删除曲线：删除标准曲线。
6） 查询记录：查询测定历史记录值。在此状态下按上下键头可逐个查询记录。
7） 删除记录：删除全部历史记录值，按确认全部删除，按“返回”退回上一操作菜单。
8） 时钟设置（恢复出厂工作曲线）：利用键头键可进行年、月、日和时、分、秒及星期的设置。如误操作删除曲线的情况下，可在任一选项菜单下，按“时钟设置”后，输入“20221208”，即可恢复该选项下的前三条曲线。
注：显示屏下边小框为可以使用的按键提示帮助， I表示仪器正在使用的工作曲线序号，R表示仪器内已存储的原始记录总数。
5. 后面板结构：
① 电源插座 ② 电源开关 ③ USB接口（可将数据传输电脑）
COD快速测定仪仪器安装及使用
仪器在参数选项菜单状态下，用左右方向键选择所测的参数后，按确认键进入测量状态。
（一）样品的测定
1. 将光标移至“选择曲线”功能，按“确认”键予以确认。利用键头键选择所需的标准曲线序号，按“确认”键确认。
| 1. 选择曲线 01．C=xxxx.xx*A+xxx.xx r=0.xxxx |
2. 将光标移至将已消解好待测的样品空白消解管按方向插入比色孔，将光标移至“空白测量” 功能，按“确认”键予以确认，测定其吸光度，待吸光度值稳定后，按“确认”键，仪器自动调零。
| 2. 空白测量 0. XXXX |
3. 将已消解好的被测样品消解管按方向插入比色孔，将光标移至“样品测量” 功能，按“确认”键予以确认。测定该样品浓度，待浓度值稳定后，光标在“存储”处，可按“确认”键，仪器保存样品COD值于仪器内。同时返回测量状态。如需打印用下键头移至打印处，按确认即可。
| 3. 样品测量 XXXX . X mg/L 存储 A=X .XXXX T=XXX.X% 打印 |
4. 重复上述操作，待所有样品测试完毕后，按取消键回复到功能选择状态。
注：样品的测定根据标定时的标准值和吸光度计算，曲线方程和相关系数仅供参考，用于标示曲线斜率及曲线质量
（二）标定曲线
水样中样品浓度C与消解后样品中的吸光度A在一定范围内呈线性关系，其表达式为：
C = K×A + b标准曲线通过测定系列已知COD值标准样品的吸光度，仪器通过小二乘法自动算出K、b及r值。其中，K为斜率，其值在1.0～9999.9之间；b为截矩，其值在 –999.9～999.9之间，r为相关系数，其值在0～1之间。
本仪器每个参数可保存10条标准曲线。在实际测定样品前，仪器内至少存有一条以上标准曲线，标准曲线可以用曲线标定进行标定。
1. 将光标移至“曲线标定”功能，按确认键，仪器进入标定状态。
| 4. 曲线标定 序号 标准值 吸光度 1 0000.0 |
2. 将预先消解好待测的空白标样消解管，擦净管壁，打开比色计盖子，将消解管按方向插入比色孔内，此时仪器显示空白标准值，按“确认”键，仪器显示吸光度值，待读数稳定后，按“确认”键，仪器自动调零。并进入下一个标样的标定。
| 序号 标准值 吸光度 2 0000.0 |
3. 将预先消解好1号标样消解管按方向插入比色孔内，用键头键输入该标准溶液的标准值，按“确认”键，仪器显示吸光度值，待读数稳定后，按“确认”键，仪器进入2号标样的标定。
| 序号 标准值 吸光度 2 0100.0 0.XXX |
4. 重复上述操作，分别标定其余标样，直至全部标样标定完后（连同空白多不能超过8个），再按下“确认”键则结束标定，仪器自动算出并显示此次标定的标准曲线方程及r值。用“↑”键输入该曲线序号(I=1-10)，按“确认”键保存该曲线于仪器内。
| R=0.XXXX C=XXXX.XX*A+XXX.XX Ｉ=00 |
注：如在标定过程发现标定错误，可按“返回”键，可返回功能选择状态。
（三）删除曲线
按下“确认”键后，仪器显示条曲线方程及相关系数和标定日期、时间再按下“确认”键后，仪器提示“确认删除吗？”，此时按下确认键即删除该曲线，方程的所有值均为0
1. 将光标移至“删除曲线”功能，按确认键，仪器显示如下：
| 5. 删除曲线 01. C=XXXX.X*A+XXX.X r=0.XXXX mg/L 201X .XX .XX XX ：XX
|
2. 利用键头键输入需要删除的曲线序号。
3. 仪器提示“确认删除吗？”，按“确认”键确认删除。
注：样品的测定根据标定时的标准值和吸光度计算，曲线方程和相关系数仅供参考，用于标示曲线斜率、截距及曲线质量，一般说来，相关系数越接近于1，则曲线质量越高
COD快速测定仪试剂的配制
1、 COD（邻苯二甲酸氢钾）标准溶液：
1) 准确称取在105～110℃烘干2h的邻苯二甲酸氢钾（优级纯） 0.8501g，溶于500mL容量瓶中，以蒸馏水定容至标线，摇匀备用，该标液的COD理论值为2000mg/L。
2) 准确移取理论值为2000 mg/L标准溶液50mL于100mL容量瓶中，并以蒸馏水定容至标线，摇匀备用，该标液的COD理论值为1000mg/L。
3) 准确移取理论值为2000 mg/L标准溶液10mL于100mL容量瓶中，并以蒸馏水定容至标线，摇匀备用，该标液的COD理论值为200mg/L。
2、氧化剂（随机配备）：
1) COD值为5～200 mg/L氧化剂：取标明5～200 mg/L氧化剂整瓶于500mL烧杯中，先加入225mL蒸馏水，再缓慢加入25mL浓硫酸（AR），冷却至室温后置于试剂瓶中（或用250mL容量瓶定容），摇匀备用。
2) COD值为200～2000 mg/L氧化剂：取标明200～2000 mg/L氧化剂整瓶于 500mL烧杯中，先加入225mL蒸馏水，再缓慢加入25mL浓硫酸（AR），冷却至室温后置于试剂瓶中（或用250mL容量瓶定容），摇匀备用。
3、 复合催化剂贮备液（随机配备）：取整瓶催化剂溶于200mL浓硫酸中，摇匀放置1-2天，使其完全溶解。并置于阴暗处存放。
4、 复合催化剂使用液：取复合催化剂贮备液100mL，再加入400mL浓硫酸，摇匀备用。
COD快速测定仪操作步骤
（一） COD的测定
1. 分别吸取2mL蒸馏水（空白）或混合均匀的水样置于清洗干净的消解管中。
2. 向每支消解管内加入1mL相应浓度氧化剂及4mL催化剂，具塞摇匀。
3. 将消解管依次插入消解炉孔内，盖上防护罩，待温度降至低于设定值后按“消解”键，仪器自动定时消解，消解完毕后蜂鸣器报警
4. 取出消解管至试管架，自然冷却2min后，再水冷至室温。（注：冷却时需防止冷却水进入消解管或玷污管口管塞，影响测定结果。）
5. 选择相对应的标准曲线，按第4页样品的测定直接测定出实际水样的COD值
（二）曲线的标定
1. COD值为5～200 mg/L时的曲线标定
1) 取7支清洗干净的消解管，作好标记，分别加入COD值为200mg/L邻苯二甲酸氢钾标准溶液0、0.2、0.5、0.8、1.0、1.5、2.0mL（相对应的COD值为0、20、50、80、100、150、200 mg/L）。用蒸馏水依次补足至2mL 。
2) 向每支消解管内加入1mL相应浓度氧化剂（5～200 mg/L）及4mL催化剂，具塞摇匀。
3) 将消解管依次插入消解炉孔内，盖上防护罩，待温度降至低于设定值后按“消解”键，仪器自动定时消解，消解完毕后蜂鸣器报警。
4) 取出消解管至干燥烧杯中，自然冷却2min后，再水冷至室温。（注：冷却时需防止冷却水进入消解管或玷污管口管塞，影响测定结果）
5) 选择“标定曲线”，用所配标样以小二乘法标定曲线并存储。
2. COD值为200～1000 mg/L时的曲线标定
1) 取7支清洗干净的消解管，作好标记，分别加入COD值为1000mg/L邻苯二甲酸氢钾标准溶液0、0.4、0.8、1.2、1.6、2.0mL（相对应的COD值为0、200、400、600、800、1000mg/L）。用蒸馏水依次补足至2mL 。
2) 向每支消解管内加入1mL相应浓度氧化剂（200～2000 mg/L）及4mL催化剂，具塞摇匀。
3) 将消解管依次插入消解炉孔内，盖上防护罩，待温度降至低于设定值后按“消解”键，仪器自动定时消解，消解完毕后蜂鸣器报警。
4) 取出消解管至干燥烧杯中，自然冷却2min后，再水冷至室温。（注：冷却时需防止冷却水进入消解管或玷污管口管塞，影响测定结果。）
5) 按“标定曲线”键，用所配标样以小二乘法标定曲线并存储。
3. COD值为1000～2000 mg/L时的曲线标定
1） 取7支清洗干净的消解管，作好标记，分别加入COD值为2000mg/L邻苯二甲酸氢钾标准溶液0、1.2、1.4、1.6、1.8、2.0mL（相对应的COD值为0、1200、1400、1600、1800、2000mg/L）。用蒸馏水依次补足至2mL 。
2） 向每支消解管内加入1mL相应浓度氧化剂（200～2000 mg/L）及4mL催化剂，具塞摇匀。
3） 将消解管依次插入消解炉孔内，盖上防护罩，待温度降至低于设定值后按“消解”键，仪器自动定时消解，消解完毕后蜂鸣器报警。
4） 取出消解管至干燥烧杯中，自然冷却2min后，再水冷至室温。（注：冷却时需防止冷却水进入消解管或玷污管口管塞，影响测定结果。）
5） 按“标定曲线”键，用所配标样以小二乘法标定曲线并存储。
COD快速测定仪 注意事项
1. 为了提高检测的准确性，应减少样品在检测时的相互影响，空白、标样、样品的消解管及管盖应固定，以减少操作带来的误差。
2. COD消解为密闭消解，消解前摇匀（上下倒置摇匀）如有漏液，则不能放入消解仪中，消解时必须旋紧消解管盖，以免漏出腐蚀仪器。
3. 根据被测样品的浓度值大小，应选用相对应的标准曲线。
4. 由于氧化剂内含有氯离子掩蔽剂，消解后可能会有少量沉淀，比色时，不要摇动消解比色管以免沉淀上浮，造成结果偏差
5. 一般情况下，标准曲线的相关系数r值应在0.990以上，如果所标定的标准曲线的r值低于0.990，说明标准配制有问题或比色操作不规范，应仔细分析，逐一排除。
6. 消解比色管必须保持洁净，避免用手触及透光面，管子置入比色计前如管外壁挂有溶液，应用软纸或布（吸水强）擦拭干净，以免造成零点漂移及腐蚀仪器。
7. 实验中所用试剂皆为强酸，切勿直接接触防止意外烧伤。消解时，切记罩上防护罩，以免发生意外造成对仪器及操作者的伤害。
COD快速测定仪数据采集
仪器可以通过USB与安装有Windows XP的计算机进行通讯。具体操作如下：
1. 驱动程序安装
⑴ 把随机标有“数据采集系统VI.0”的光盘 插入光驱中。
⑵ 利用随机附带的USB线，插入仪器USB口，另端插入计算机USB口。
⑷ 计算机提示发现新硬件，并弹出“找到新硬件向导”在“自动安装软件（推荐 I）”和“从列表或者指定位置安装（）（S）”选择后者，然后选择“搜索可移动媒体（软盘、CD-ROM…）（M）”，点击“下一步”按钮，此时，计算机提示“正在为硬件安装的软件，没有通过 windows 徽标测试，可以不管提示，在“仍然继续（C）”和“停止安装（S）”按钮中选择“仍然继续”按钮，这时计算机自动完成安装，按下“完成”按钮即完成安装。
2. 应用程序安装
在硬盘任意位置建立文件夹“数据采集系统”，或为任意其他名称，把光盘中的应用程序“sampdatas.exe”文件拷入该目录下，即完成应用软件安装（必要时可以在桌面建立快捷方式）。
3. 数据采集及处理
⑴ 运行“sampdatas.exe”应用程序。
⑵ 点击“数据采集”按钮，此时程序即把仪器上的数据记录显示在屏幕上，包括“序号”“测试项目”，“单位”“浓度”，“吸光”“透光”“测试日期”及“测试时间”。
⑶ 数据采集后，可点击“存入文件”按钮，此时程序将以“.dat”文件保存在应用程序的子目录“dat”下。文件名称的格式如下：”20120513151328.dat”，其中“20120513”指的是2012年05月13日采集，“151328”指的是15时13分28秒。
⑷ “打开文件”，所有采集的数据都存在应用程序所在子文件夹“dat”下，可在程序窗口左边双击选择“dat”下的文件，点击“打开文件”按钮，所记录的数据即在窗口显示。
⑸ “文件转换”，单击窗口左边的文件选择列表框，选择子文件夹“dat”下的文件，单击“文件转换”，在“状态”中显示“文件转换成功！”，此时已经把该“.dat”文件转换为同名的“.txt”文件，存入子文件夹“txt”中，这样的正文文件可在记事本中显示或在Word中显示，编辑，打印。
⑹ “关闭系统”，单击可退出应用程序
COD快速测定仪 装箱清单
| 序号 | 名 称 | 单 位 | 数 量 | 备 注 |
| 1 | 主机 | 台 | 1 | |
| 2 | 电源线 | 根 | 1 | |
| 3 | USB线 | 根 | 1 | |
| 4 | 消解比色管 | 支 | 15 | |
| 5 | COD试剂 | 套 | 1 | （氧化剂选用） |
| 6 | 试管架 | 个 | 1 | |
| 7 | 使用说明书 | 份 | 1 | |
| 8 | 产品合格证 | 份 | 1 | |
| 9 | 保修卡 | 份 | 1 |
