贴片电阻(SMD Resistor)又名片式固定电阻器(Chip Fixed Resistor) ,是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合,采用丝网印刷法印在基板上制成的电阻器。耐潮湿和高温,温度系数小。可大大节约电路空间成本,使设计更精细化。
贴片电阻的特点:
体积小、重量轻,适应再流焊与波峰焊。电性能稳定、可靠性高;装配成本低,并与自动装贴设备匹配;机械强度高、高频特性优越。
贴片电阻超声波清洗机设备概述:

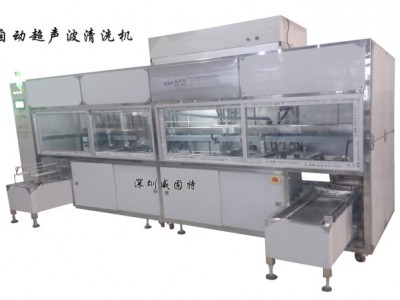

威固特公司生产的VGT-507FTA型超声波清洗机,该清洗机是专为贴片电阻清洗而设计的超声波清洗设备。整个工艺流程使用PLC编程控制,可根据清洗工艺要求,灵活设置动作参数。采用全自动化运行过程,清洗效果好,溶剂保持洁净时间长,实现清洗流程的自动化作业,降低操作人员劳动强度,提高设备的生产能力和清洗效果。
贴片电阻超声波清洗机设备组成:
1、超声波清洗槽体、附槽体系统:采用SUS316L不锈钢制作;
2、含加热系统:采用加热板加热,欧姆龙温控器控温;
3、28/40KHZ超声波系统:采用日本技术超声换能器/发生器;
4、预热箱系统:采用SUS316L不锈钢制作;采用加热棒加热,机械温控器控温;
5、自动上下料台:包括气缸、气阀、感应器、减速马达及其他配置;
6、横移输送装置:PLC控制,包括气缸、精密导轨、磁性开关及其他配置;
7、提升抛动系统:包括伺服电机、直线轴承、光轴、精密丝杆、感应开关;
8、进排液管路:进排水采用不锈钢管,二片式不锈钢阀门;
9、电气控制装置:PLC控制,另包括电控材料、数显触摸屏;
10、底盘机架:不锈钢材料制作。
贴片电阻超声波清洗机清洗工艺流程:
自动上料→洗剂超声清洗→纯水超声清洗→纯水超声清洗→纯水超声清洗→纯水超声波清洗→纯水超声波清洗→自动下料。
贴片电阻超声波清洗机整机参数:
整机尺寸:约L3310*W1584*H1820(mm);
整机容量:40KW;
电源:AC380V,50HZ(三相五线制);
使用洗剂:中性除蜡清洗剂、碱性洗剂、酸性洗剂;
进液口径:G1″;
排液口径:G2″。
