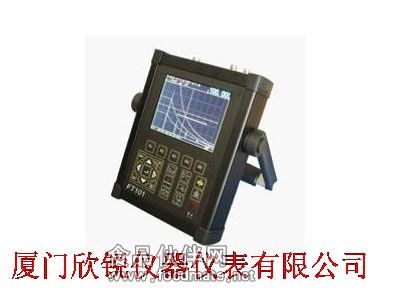

超声波探伤仪FT101
*功能特点
l 测量显示方式：A型显示方式、B型显示方式；
l 具有线性抑制功能，抑制为屏高的80%；
l 可以在单探头、双探头及透射三种探伤工作方式之间任意切换；
l 具有闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度，并可以分别设置进波报警与失波报警；
l 具有10个独立探伤通道，每个通道单独设置一组探伤参数、DAC曲线。
l 具有角度和K值两种输入方式；
l 具有自动增益功能；
l DAC曲线自动生成，最多可记录30个点，三条附加可调偏置曲线及表面补偿功能；
l AVG曲线自动生成，可定制三种类型缺陷；
l 具有手动B扫描功能；
l 具有动态回放功能；
l 具有自动休眠功能；
l 具有存储功能，每个通道可以存储30幅共300幅A扫图形、参数及DAC曲线；每个通道可以存储30组共300组厚度值，每组可存储最多100个共30000个厚度值；
l 具有存储图形的回放功能，将已存储的A扫图形从存储区取出并显示在屏幕上；
l 具有删除功能，将指定的内容（以存储组号表示）从存储区删除；
l 支持英语和中文两种语言；
l 两种测量单位：mm / inch；
l 具有实时时钟功能；
l 具有探头自动校准功能；
l 具有峰值记忆功能；
l 具有波形和探伤参数的冻结和解冻功能；
l 具有系统参数的加锁/解锁功能；
l 具有声程测量、回波次数分析功能；
l 具有实时的电源状态指示功能；
l 支持RS232通讯接口；
l 能够跟PC机通讯，可以将测量数据和系统设置参数上传给PC机，以便进行进一步处理（如生成探伤报告、打印等）；
l 可利用PC端通讯软件升级仪器的功能；
l 操作过程可设置蜂鸣器提示音。
*技术参数
| 名称 | 技术数据 |
| 扫描范围（mm） | 扫描范围（mm）：2.5～10000 档级：2.5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350, 400, 450, 500,600,700,800,900,1000,2000,3000,4000,5000,6000,7000,8000,9000, 10000。 调节步距：0.1mm（2.5 mm～99.9mm），1mm（100mm～10000mm） |
| 脉冲移位（ms） | 脉冲移位（ms）：-20～+3400 档级：-20,-10,0.0, 10, 20, 50,100,150,200,250,300,350,400,450,500, 600, 700,800,900,1000,1500,2000,2500,3000,3400。 调节步距：0.1（-20ms～999.9ms），1（1000ms～3400ms） |
| 探头零点（ms） | 探头零点：0.0～99.99 调节步距：0.01 |
| 材料声速（m/s） | 材料声速：1000～9999 7个固定声速：2260,2730,3080,3230,4700,5900,6300 调节步距：1 |
| 工作方式 | 单探头（收、发），双探头（一收一发），透射（透射探头） |
| 频率范围（MHz） | 宽带 0.5–15 |
| 增益调节（dB） | 0～110 调节步距：0.0，0.2，0.5，1，2，6，12 |
| 线性抑制 | 屏高的0%～80%，步距： 1% |
| 垂直线性误差 | 垂直线性误差不大于3% |
| 水平线性误差 | 在扫描范围内，不大于0.2% |
| 探伤灵敏度余量 | ³62dB |
| 动态范围 | ³32dB |
| 报警 | 进波报警、失波报警 |
| 监视门 | 2个，用粗横条表现，起点、宽度和高度可调。 起点调节范围（mm）：水平像素0～208，其显示值与扫描范围有关。 步距：一个像素对应的mm数（与扫描范围有关） 宽度调节范围（mm）：水平像素4～212，其显示值与扫描范围有关。 步距：一个像素对应的mm数（与扫描范围有关） 高度调节范围：垂直刻度2%～90% 步距：1% |
| 显示屏 | 显示屏： 高亮度彩色平板显示器 |
| A-Scan显示区域 | 全屏或局部 A-Scan显示冻结和解冻 A-Scan填充 |
| 波形显示 方式 | 全波 |
| 探伤通道 | 10个 |
| 数据存储 | 300幅 A-Scan图形（每个通道下可保存30幅） 30000个厚度值（300组） |
| 与PC机通讯接口标准 | RS232 |
| 测量单位 | Mm/inch |
| 电源适配器 | 输入100V～240V/50Hz～60Hz 输出9V DC/1.5A |
| 电池 | 锂（Li）电池7.2V 4800mAh |
| 工作温度(℃) | -10～40 |
| 工作湿度(RH) | 20%～90% |
| 接口类型 | BNC |
| 外型尺寸(mm) | 240×173×50 |
| 重量（kg） | 1．8 |
