一 仪器设计总说明
该仪器基于GC9860气相色谱仪，根据大气中TVOC分析项目中各样品的组成和检测要求进行配置，能够满足分析项目的要求和分析频次，同时进行仪器配置的优化处理，能够限度的提高仪器使用率，能够保证样品分析工作的持续性和可靠性。
Ø 全套电子自动化流量控制
Ø 网络化数据通讯及远程控制系统
Ø 行业的检测器设计
Ø 全部汉化的键盘和软件操作界面
Ø 的电源分配管理分流器
Ø 苛刻的环境测试（高温高湿）
Ø 精密的程序升温炉膛温度控制
Ø 极高的分析结果重复精度
Ø 强大的自检及报错功能
Ø 可实现序列自动运行
Ø 各种阀配置满足气体分析
2.2 GC9860气相色谱仪外观图

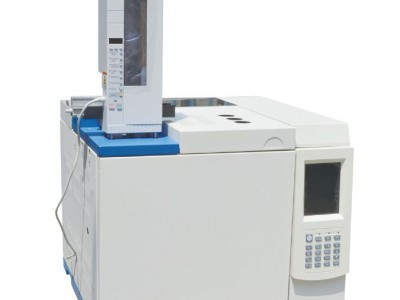

图1 ：GC9860气相色谱仪外观图
测定成分和测定范围
| 测定成分 | 测定范围 |
| 苯 | 0.5μg /m3~100mg/m3 |
| 甲苯 | 0.5μg /m3~100mg/m3 |
| 对二甲苯 | 0.5μg /m3~100mg/m3 |
| 间二甲苯 | 0.5μg /m3~100mg/m3 |
| 邻二甲苯 | 0.5μg /m3~100mg/m3 |
| 苯乙烯 | 0.5μg /m3~100mg/m3 |
| 乙苯 | 0.5μg /m3~100mg/m3 |
| 乙酸丁酯 | 0.5μg /m3~100mg/m3 |
| 正十一烷 | 0.5μg /m3~100mg/m3 |
图2 大气中TVOC分析流程图
本系统有一个装有Tenax管的空气采样器，一个热解吸仪，一根TVOC分析的毛细管分析柱，一个分流不分流进样口，一个氢火焰离子化检测器（FID）组成。
1. 采样和样品保存
将吸附管与采样泵用塑料或硅橡胶管连接。个体采样时，采样管垂直安装在呼吸带；固定位置采样时，选择合适的采样位置。打开采样泵，调节流量，以保证在适当的时间内获得所需的采样体积（1~10L）。如果总样品量超过1mg，采样体积应相应减少。记录采样开始和结束时的时间、采样流量、温度和大气压力。
采样后将管取下，密封管的两端或将其放入可密封的金属或玻璃管中。样品可保存14d。
2. 样品的解吸和浓缩
将吸附管安装在热解吸仪上，加热，使蒸气从吸附剂上解吸下来，并被载气流带入冷阱，进行预浓缩，载气流的方向与采样时的方向相反。然后再以低流速快速解吸，经传输线进入毛细管气相色谱仪。传输线的温度应足够高，以防止待测成分凝结。
3.色谱分析条件
色谱柱HP-1（50m*0.25*0.33μm），初始温度50℃保持10min，以5℃/ min的速率升温至250℃。
4. 标准曲线的绘制
液体外标法：取1~5μL含液体组分100μg/mL和10μg/mL的标准溶液注入吸附管，同时用100mL/min的惰性气体通过吸附管，5min后取下吸附管密封，制备标准系列。
用热解吸气相色谱法分析吸附管标准系列，以扣除空白后峰面积为纵坐标，以待测物质量为横坐标，绘制标准曲线。
5. 样品分析
每支样品吸附管按绘制标准曲线的操作步骤（即相同的解吸和浓缩条件及色谱分析条件）进行分析，用保留时间定性，峰面积定量。
分析结束。
6. 结果计算
（1）将采样体积换算成标准状态下的采样体积。
（2）空气样品中各组分的含量，应按下式计算：
式中：
Ci——空气样品中i 组分含量，mg /m3；
mi——被测样品中i 组分的量，μg；
m0——室外空气空白样品中i组分含量，μg；
V0——标准状态下的采样体积，L。
（3）应按以下计算空气样品中总挥发性化合物（TVOC）的含量：
式中：
TVOC——标准状态下：空气样品中总挥发性化合物（TVOC）的含量（mg/m3）。（备注：用甲苯的响应系数计算未鉴定的挥发性化合物的浓度）
1 仪器采用进口的元器件，扩展和兼容性能好，方便实用。
2 自动电子流量控制系统，能够一次进样分析得到所有组分的含量，可以在线分析，网络化气相色谱仪，自动无人值守，重复性好。
| ITEM | DEscriptION | QTY |
| 1 | Gas Chromatograph with network GC9860气相色谱仪网络化主机 | 1 |
| 2 | Chemlab software CD and key 色谱软件光盘和许可证 | 1 |
| 3 | FID for packed and capillary with EFC （氢火焰离子化检测器） | 1 |
| 4 | Split-splitless capillary inlet with EFC & septum purge, 0-100 psi，分流/不分流毛细管柱进样口 (0~100 psi) | 1 |
| 8 | 空气采样器 | 1 |
| 9 | 热解吸仪 | 1 |
| 10 | TVOC柱（50m*0.32mm*3μm） | 1 |
| 11 | VOCS基准试剂 (1套) | 1 |
| 12 | 稀释溶剂（500ml） | 1 |
|
| 正己烷（500ml） | 1 |
|
| 正十六烷（500ml） | 1 |
| 13 | Installation kits (启动工具包） | 1 |
备注：1.VOCS基准试剂（1套）
2.稀释剂：甲醇（色谱纯）
3.正己烷（AR）
4.正十六烷（AR）
