一 仪器设计总说明. 1
二 GC9860顶空-气相色谱仪外观图. 1
三 分析方案. 1
3.1食品包装复合膜中13种溶剂残留分析方案. 1
3.2方案测定组分和范围. 1
3.3方案流程和说明. 2
3.4 分析过程. 2
3.5方案优点. 3
3.7 仪器配置清单. 4
一 仪器设计总说明
该仪器基于GC9860气相色谱仪及顶空自动进样器，根据食品包装复合膜中13种溶剂残留分析项目中各样品的组成和检测要求进行配置，能够满足分析项目的要求。

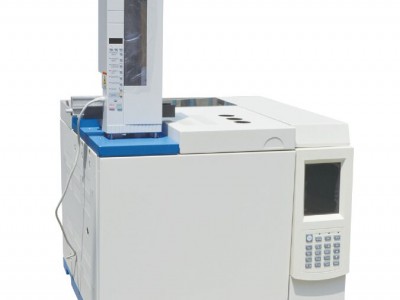

图1 ：GC9860顶空-气相色谱仪外观图（以实物为准）
1.丙酮、2.乙酸乙酯、3.乙酸丙酯、4.丁酮、5.苯、6.异丙苯、7.乙醇、8.甲苯、9.乙酸丁酯、10.对二甲苯、11.间二甲苯、12.邻二甲苯、13.正丁醇
溶剂残留总量≤5.0 mg*m-2，其中苯类溶剂不检出（苯类溶剂残留量小于0.01 mg*m-2视为不检出）。
图2 食品包装复合膜中13种溶剂残留分析流程图
本方案适于用国家标准GB/T10004-2004《包装用塑料复合膜、袋干法复合、挤出复合》。
本系统有一个顶空自动进样器、一个分流不分流进样口，一根毛细管柱和一个氢火焰离子检测器等组成。
3.4 分析过程
1. 标准曲线的绘制
称取脱水重蒸处理后的苯、甲苯、对二甲苯、间二甲苯、邻二甲苯、乙醇、异丙醇、丙酮、丁酮、正丁醇、乙酸异丙酯、乙酸乙酯、乙酸丁酯等13种标准样品，配制成100.0mg/l标准储备溶液，稀释成不同浓度的溶液，将浓度换算成标准样品的质量，利用顶空气相色谱进行进样，以质量为横坐标，峰面积为纵坐标制备标准曲线。（备注：采用二甲基甲酰胺（DMF）作为稀释剂）
2. 裁取一定量面积的待测样品，并将样品迅速裁成一定规格的碎片，处理后，放入顶空进样器中，进行进样分析。
在标准曲线上找对应的量。按照
式中：
W——溶剂的残留量，单位为毫克每平方米（mg/m2）
P ——对应量，单位为毫克（mg）
S ——试样面积，单位为平方米（m2）
V1 ——进样量，单位为毫升（ml）
V2 ——试样瓶实际体积，单位为毫升（ml）
1 仪器采用进口的元器件，扩展和兼容性能好，方便实用。
2 自动电子流量控制系统，能够一次进样分析得到所有组分的含量，重复性好。
3 采用顶空-气相色谱法，分离效果好、分析时间短、定量准确。
| ITEM | DEscriptION | QTY |
| 1 | GC9860 Gas Chromatograph with network GC9860气相色谱仪网络化主机 | 1 |
| 2 | Chemlab software CD and key 色谱软件光盘和许可证 | 1 |
| 3 | FID for packed and capillary with EFC （氢火焰离子化检测器） | 1 |
| 4 | 顶空自动进样器（16位） | 1 |
| 5 | Split-splitless capillary inlet with EFC & septum purge, 0-100 psi，分流/不分流毛细管柱进样口 (0~100 psi) | 1 |
| 6 | 毛细管柱CP-wax（50m*0.25mm*0.2μm） | 1 |
| 7 | Installation kits (启动工具包） | 1 |
| 8 | Consumables package for 1 year 一年消耗品包 | 1 |
