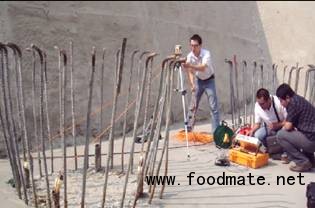

ZBL-U5系列多通道超声测桩仪，专门针对于声波透射法桩基完整性检测而设计。以其的多通道自发自收功能实现了一次提升即完成对预埋三管或4管混凝土桩的全组合测试，大幅提高检测效率，极大的减轻了减轻现场检测人员的工作强度，是跨孔声波透射法检测的设备。二、依据标准
《公路工程基桩动测技术规范（JTG/T F81-01-2004）》 《铁路工程基桩检测技术规程（TB 10218-2008）》 《建筑基桩检测技术规范（JGJ 106-2003）》 《深圳市建筑基桩检测规程》（SJG09-2007） 《超声法检测混凝土缺陷技术规程（CECS21：2000）》三、性能特点 的多通道超声波组合测试，可实时存储首波相关信息、快速准确判读声参量，实现了一次提升即完成对预埋3管或4管混凝土桩的全组合测试，提升速度大于60m/min，大幅提高检测效率，极大的减轻了减轻现场检测人员的工作强度； 多通道自发自收独立控制系统，可对任意通道增益、延迟进行调整，确保数据判读准确、可靠，极大的提高了后期数据处理工作效率； 增益调整精度达1dB，完全符合检测规范对仪器的要求； 高亮度、超大彩色液晶显示屏，可同屏显示六个测试剖面深度位置、声参量、波形、桩身完整性示意图，H-V、H-A、PSD曲线等多种信息，整桩质量一目了然； 具备平测、斜测、复测、加密测试多种功能，测点间距5~100cm可调，任意测点采样信息可即时回放，在检测过程中也可随时调整测点间距，以便对可疑区进行“加密”测试，方便、快捷； 导向性操作引导及触摸屏与快捷键结合设计，操作极为方便，一触即会； 内置电子硬盘，高性能大容量锂电池，U 盘直接传输数据，满足野外长时间工作； 可以实现按工程（文件夹）存放检测数据，管理方便、可靠； 主机配备强大专业检测数据处理软件，可直接生成检测报告、并可打印输出； 仪器采用金属机箱，可靠、耐用。  |  |

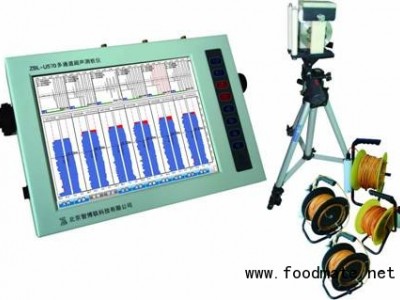

| ZBL-U560/570多通道测桩仪主机 | 参数设置界面 |
 |  |
| 斜测参数设置界面 | 采样界面 |
 |  |
| 数据列表 | PSD分析曲线 |
| |  |
| 波列图 | 波列图 |
| 产品名称 | 多通道超声测桩仪 | 非金属超声检测仪 | ||
| 产品型号 | ZBL-U570 | ZBL-U560 | ZBL-U520A | |
| 通 道 数 | 四通道 | 三通道 | 双通道 | |
| 超声测桩仪主机性能指标 | 主控方式 | 内置工控机 | 内置工控机 | 内置工控机 |
| 操作系统 | Windows XPE | Windows XPE | DOS | |
| 采样方式 | 同步连续快采 | 同步连续快采 | 收/发独立/连续快采 | |
| 显示模式 | 12.1寸高亮液晶屏1024*768 | 12.1寸高亮液晶屏1024*768 | 6.4寸真彩液晶屏640*480 | |
| 操作方式 | 触摸屏+快捷键 支持鼠标、键盘 | 触摸屏+快捷键 支持鼠标、键盘 | 旋钮+快捷键 | |
| 储存模式 | 电子硬盘（4G） | 电子硬盘（4G） | 电子硬盘(512M) | |
| 深度计数方式 | 双向计数,即时复测 | 双向计数,即时复测 | 双向计数,即时复测 | |
| 触发方式 | 信号触发、软件触发 | 信号触发、软件触发 | 信号、软件、外触发 | |
| 采样间隔 | 0.05μs~6.4μs | 0.05μs~6.4μs | 0.05μs~400μs | |
| 声时测量精度 | 0.05μs | 0.05μs | 0.05μs | |
| 记录长度 | 0.5~64k | 0.5~64k | 0.5~8k | |
| 声时测度范围 | 1228.8ms | 1228.8ms | 629.0ms | |
| 发射电压（V） | 65/250/500/1000可调 | 65/250/500/1000可调 | 500/1000可调 | |
| 放大增益 | 0~82dB | 0~82dB | 0~82dB | |
| 增益调整精度 | 1dB | 1dB | 1dB | |
| 通道数 | 四个独立可控通道 | 三个独立可控通道 | 一个发射+两个接收 | |
| 一次测试剖面 | 六个剖面 | 三个剖面 | 一个或两个剖面 | |
| 发射脉宽 | —— | —— | 0.1 ~100μs连续可调 | |
| 频带宽度 | 2~500kHz | 2~500kHz | 10~250kHz | |
| 接收灵敏度 | ≤30μV | ≤30μV | ≤30μV | |
| 道间串扰 | ≤1/400 | ≤1/400 | —— | |
| 数据传输模式 | 标准USB口、U盘存储 | 标准USB口、U盘存储 | 标准USB口、U盘存储 | |
| 动态声参量 自动判读 | 有 | 有 | 有 | |
| 加密测试 | 有 | 有 | —— | |
| 复测功能 | 有 | 有 | 有 | |
| 斜测功能 | 有 | 有 | —— | |
| 智能向导模式 | 有 | 有 | —— | |
| 供电模式 | 内置锂电池 ≥5小时 | 内置锂电池 ≥5小时 | 内置锂电池 ≥5小时 | |
| 工作温度 | -5℃~+40℃ | -5℃~+40℃ | -5℃~+40℃ | |
| 主机体积 | 36*25*7cm | 36*25*7cm | 25*18.5*5.8cm | |
| 主机重量 | 5kg（含锂电池） | 5kg（含锂电池） | 1.8kg（含锂电池） | |
| 提升装置技术指标 | 计数装置 | 4线槽 | 4线槽 | 3线槽 |
| 方向 | 正、反双方向计数 | 正、反双方向计数 | 正、反双方向计数 | |
| 分辨率 | 1cm | 1cm | 1cm | |
| 记录间距 | 5cm~100cm可选 | 5cm~100cm可选 | 5cm~100cm可选 | |
| 提升速率 | 6剖面，60m/min | 3剖面，60m/min | 2剖面，60m/min | |
