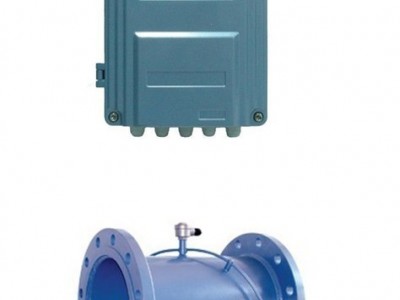

流量计量装置由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波流量能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，
一、流量计量装置计主机性能参数
精度： ≤1.0 %
重复性： 0.2%
流速范围： 0 ～±64 m/s
测量原理： 超声波传播时差原理，双CPU并行工作，4字节浮点运算
显 示： 2×10 背光型液晶显示
操 作： 固定式：4×4 轻触键盘；便携式：4×4+2 轻触键盘
输 入： 5 路 4~20mA 输入，精度 0.1% 可输入压力、液位、温度等信号
输 出： 电流信号：4~20mA 或 0~20 mA, 阻抗0~1K浮空
准确度： 0.1%
频率信号： 1~9999Hz 之间任选（OCT 输出）
脉冲信号： 正、负、净流量及热量累计脉冲，继电器 及 OCT 输出
报警信号： 继电器及OCT输出，近20种信号源可选。 数据接口：RS232 串行接口，可选配 RS485
其他功能： 记忆日、月、年累积流量，上、断电时间、流量和流量管理功能可选自动或手动补加累积量功能，记忆每天的工作状态；可编程批量（定量）控制器，故障自诊断功能，网络工作方式等。
传感器外缚式：标准 S 型，适用于管径 DN15-DN100mm；
标准 M 型，适用于管径 DN50-DN700mm；
标准 L 型，适用于管径 DN300-DN6000mm；
插入式： 测量管道材质不限（焊接、不焊接都可以）适用于管径 DN80 以上
标准管段式：适用于管径 DN10-DN400，整机测量精度±0.2%
电缆长度： 单根可加长至 500 米（定货时请特殊说明）
流量计量装置管 道
衬 材： 碳钢、不锈钢、铸铁、PVC、水泥管等质地密致管道
内 径： 20mm—6000mm
直管段长度：上游≥10D，下游≥5D，距泵出口处≥30D
流 体
种 类： 水、酸碱液、食物油、汽油、煤油、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
浊 度： ≤10000 ppm, 且气泡含量小
温 度： -10~110℃
流 向： 可对正反向流量分别计量，并可计量净流量
工作环境温度
主机：-10-70℃
探头：-30 ~ +110℃
湿 度
主机：85%RH
探头：可浸水工作，水深≤3 米
