1、分析仪器的选型
分析仪器是选型对于设计一个化验室是相当重要的一部分工作，其他所有工作必须在仪器确定或大致确定的情况下才能展开。化验室所选的分析仪器设备应保证技术先进，质量可靠，满足分析标准及工艺生产的要求。选择分析仪器首先要有分析项目表，根据分析项目表中对分析项目、分析精度的要求查询相关分析标准，综合考虑选择合适的分析仪器。使用什么样的分析仪器需要根据各个装置对分析测试要求的分析项目表和设备表设置，可以共用的分析仪器共用，不重复设置。有生产厂，且技术性能能满足分析测试要求的分析仪器由国内配套解决，当国内分析仪器分析精度及寿命不能满足要求时，可选用国外分析仪器。化验室建立LIMS系统，所选的分析仪器都应带有网卡或数据传送接口。
2、中心化验室的内部房间布置和内部布置

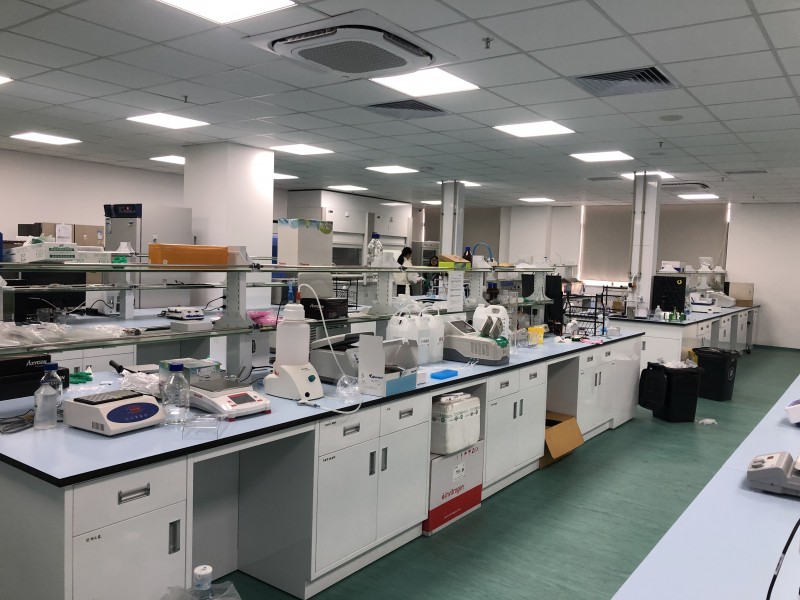

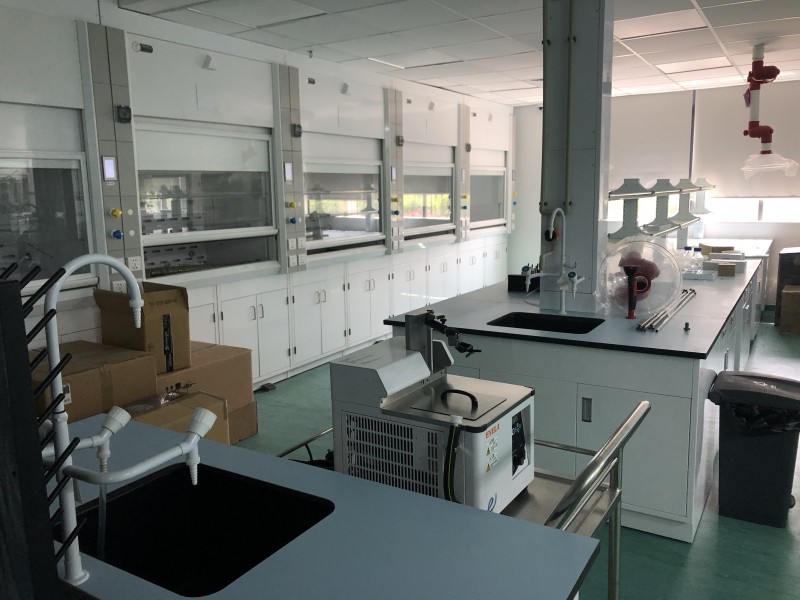

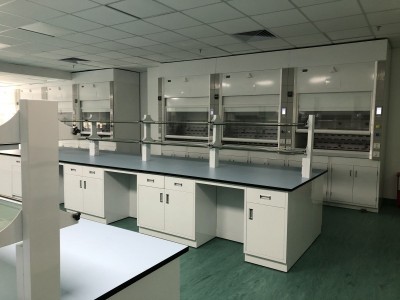

中心化验室应远离振动、电磁干扰的场所，在结合国情、吸收国外先进管理的基础上，要优化布置，尽可能减少辅助设施房间所占面积的比例，符合规范要求的与其他装置的距离。化验室的房间通常由化验分析房间和辅助房间组成，化验分析房间主要有气相色谱室、仪器分子室、物性实验室、天平室等;辅助房间主要有配电室、办公室、钢瓶间、更衣室、药品室等。房间布置上需要注意的是，分析房间宜开间;对温度、湿度有严格要求的试验室应设置在空调机房附近;使用钢瓶气的房间宜布置在靠近钢瓶间的一侧等。化验室的固定家具包括仪器台、试验台、通风柜、天平台和药品柜等，化验台、设备台宜布置在房间的中央或两侧，通风柜宜布置在房间的两侧。化验室的各种台、柜之间的间距应符合人体工程学的要求，并满足操作要求。在布置时，要主动与其他专业进行沟通，防止专业之间的设备或管道碰撞，尤其是空调专业。
3、分析仪器设备布置
分析设备比较多的项目，在刚开始设计时就要将设备进行分类，做到心中有数，估算同类设备需要房间的面积，在房间安排布置时留有一定余量。分析仪器设备品种较多时，按照工作原理可以分为:光化学分析仪器、色谱仪、物理特性测试仪、机械设备、天平、搅拌器、加热设备、油品分析仪、煤质分析监测仪、气体发生器、气体钢瓶、其他。按照分析仪器分类，将同类分析设备放到一个房间进行初步布置，然后再进行调整。中心化验室仪器设备应根据工厂设计规模、进厂原材料性质、工艺装置的组成及分析项目、控制指标、分析频率、分析方法以及工厂产品结构方案、产品标准等确定分析仪器设备配备的种类及数量。在房间功能确定后，就可以把相应的设备对号入座布置进去了，房间内设备较多时，就要调整房间。对于需要高纯气和局部排风的设备要特别注意，这涉及到后面的排风和高纯气管道的设计。布置的过程中要注意一些要求空间较大或较高的设备要单独考虑，这时可能就要通过调整家具的布置才能满足要求，所以化验室的布置是随着设备资料的齐全，逐渐完善的过程。
4、电气、电信设置
中心化验室设置化验室信息管理系统(LIMS)，分析化验的 数据处理实现网络化，并与全场性的主网联网，具体到分析专业给电信专业提条件，就要考虑试验室内设置电信网络接口，因为有些实验仪器比较小，放置灵活，所有带数据处理的分析仪器应考虑网络连接，这就要求预留足够的网线接口。同样，电气的设计也是，在设备掌握了每台设备的功率后，除特殊设备可以明确摆放位置外，大部分小的实验仪器，用电量很小，有的只有几百瓦，这样为每台仪器都配一个插座就显得很浪费，而且也没有必要，这种情况，我们只给出一个试验台的总用电量和插座数量，在试验室其他适当位置设置一定数量的插座即可。全部插座，用电器外壳都要良好接地，确保人身安全。
5、化验室采暖通风
排风系统工程是实验室建设的关键，通风柜的效果好坏主要在于排风系统设计。分析专业要根据规范和设备要求明确提出需要恒温恒湿的房间，根据设备要求给出温度和湿度的范 围，通风柜、排气罩的排风量和每个试验室的排气次数，产生有毒有害气体的分析房间换气次数不用少于70/4，时。有恒温恒湿要求的房间没有换气次数的要求。在分析化验用途房间内的排风系统应配置为微负压通风，并配置新风补人系统和通风控制系统。
6、化验室给排水设计
中心化验室应设生活水，当有化验设备需要冷却或其他原因需用冷却水时，应引入循环冷却水。化验台、通风柜的排水管要设水封，中心化验室的所有地漏都应设水封。分析专业要 给出需要生活水的位置和地漏的位置。一些物性测试的设备用，如熔融指数仪，拉力试验机等。分析室内的配管原则是力求距离短，拐弯少，安装方便且隐蔽，避免与其它专业管道碰撞。化验室的管道设计分为系统气体管道和钢瓶气体管道设计。各种气体管道应采用明敷;管道宜集中布置，并沿墙敷设，且方便安装及检修，若分析化验室内有吊顶时，进入分析房间的管道宜从走廊吊顶内接入室内吊顶。
