Supcre G9 菌落计数/筛选/抑菌圈测量联用仪

Supcre G9 菌落计数/筛选/抑菌圈测量联用仪

一、照明系统

1.光源

    可见光：高亮三色LED结构光

    254nm紫外：用于腔体消毒、紫外诱变

2.光路与照明控制

    全封闭暗箱：消除环境杂散光干扰

    上光源：场景式360°柔性无影光照明

    下光源：晶锐悬浮式暗视野照明

    上光、下光、双光、紫外，自由切换

    色温可调（3500K-8500K）、光强可调

二、数字成像

    高清工业定焦镜头：16mm大靶面高清定焦镜头 ，分辨率150 lp/mm

    超大面阵CMOS相机：4/3英寸彩色CMOS 传感器、1600万像素、C-Mount

三、菌落分析模块

1.基本菌落计数功能

    平皿类型：倾注、涂布、膜滤、螺旋平皿、3M纸片、多孔板

    一键智能计数（6模式）：平面感模式、立体感模式、小菌落优先、大菌落优先、同色菌优先、培养基剔除模式

    全皿菌落统计：菌落总数统计，并按25档尺寸分类显示

    区域选择统计：可选择圆形、矩形、任意圈定区域进行统计

    直径分类统计：设置直径范围，统计特定大小的菌落

    鼠标点击统计：快速标记、添加菌落，适合培养皿边缘菌落的计数

    菌落粘连分割：自动分割相互粘连的菌落，链状菌落由用户选择分割或不分割

2.菌落统计功能

    螺旋菌落统计：根据FDA标准自动计数螺旋平板，支持指数模式、缓慢指数模式、均一模式、比例模式、草坪模式等。兼容美国SBI、西班牙IUL螺旋接种仪。支持出入境检验检疫行业标准SN/T 2098-2008

    动态调节统计：可对统计结果进行动态调节修正，快速获取统计效果

    偏差预估统计：适用于菌落颜色多且复杂的情况

    水平集多模型算法：搜索运算，获取图像分割效果，适应培养基背景变换

    特定菌落统计：根据菌落色泽、大小、轮廓特征，识别特定菌落

    反式统计：适合菌落类型极其复杂而培养基背景均匀

    高粘连菌统计：适合多重粘连菌的分割计算

    杂菌、杂质剔除：根据形态、尺寸、颜色的区别，进行自动杂菌、杂质剔除

3.网格滤膜与3M测试片

    黑色实线网格一键统计

    3M细菌总数测试片、3M金黄色葡萄球菌测试片：一键统计

    3M大肠菌群测试片、3M大肠杆菌/大肠菌群快速测试片：一键统计+人工选择

4.典型菌筛选

    单色分类统计：根据颜色精度、扩散度和菌落大小、轮廓特征，筛选特定菌落

    多色自动聚类：根据颜色聚类精度，自动区分24种不同颜色的菌落

    指定多色筛选：一次筛选1-8种指定颜色菌落

    透明圈特性分析：适用于抑菌圈、水解圈、变色圈、溶钙圈、溶血圈、排油圈、溶磷圈分析

    双色圈自动筛选

5.菌落特征描述

    细菌、酵母：颜色、大小、形状、表面形态、边缘、光泽、透明度等特征，智能描述和排序

    霉菌、放线菌：正面颜色、反面颜色、大小、表面形态、边缘、质地等特征，智能描述和排序

6.微生物限度分析工具

    培养基适用性检查(适应中国药典2015版)

    控制菌检查-菌落形态

7.专项分析

    防霉检测：定量分析防霉等级

    串联统计：适合培养基背景不均匀的复杂菌落

    并联统计：适合多孔板、OPKA、SBA分析

8.工具

    网格清除：消除滤膜网格背景干扰

    人工计数修正：添加或删除菌落

    排除污染区域：鼠标勾勒任意污染区域，自动剔除污染区域的菌落数

    背景文字消除：自动消除记号笔干扰

    人工粘连分割：手动分割多重粘连菌落

    参数自动换算：培养皿直径、样本稀释度输入，实现自动换算

    文字、图形标注：各类绘图工具和中英文文字嵌入

9.标定与测量

    仪器标定：仪器自带标定、人工修正标定

    一键式快速测量：一键测定大菌落，适合真菌、放线菌的单菌落分析

    全皿自动测量：全皿菌落的等效直径、面积、长短径、周长、圆度分析

    手动精确测量：长度、角度、弧度、面积、弧线、任意曲线

10.图像处理

    图像调节：灰度图、负相图转换；亮度、对比度、饱和度调节；RGB调节

    图像增强：锐化、自适应增强

    图像滤波：中值滤波、高通滤波、高斯滤波、低通滤波、队列滤波、高通高斯

    边缘检测：Sobel算子、Robert算子、Laplace算子、垂直检测、水平检测

    形态学运算：腐蚀、膨胀、开运算、闭运算

四、数据安全与管理

1.“系统、数据、操作、复核”四重系统架构，分设职能与权限，确保数据信息的安全、完整和真实

    系统管理员：负责创建、管理所有操作员与审核员的账户和登入密码。确保操作员与操作员之间、操作员与审核员之间的账户隔离与数据隔离。

    数据管理员：负责全部测试数据的档案管理、以及计算机的数据库管理。封存所有审核通过的测试报告或将原始图片、测试数据备份、导出，保证了数据的完整性、安全性。

    操作员：负责培养皿菌落的测试、自检、修正、形成电子报告、递交审核、对审核通过后的文件进行报告打印。

    复核员：负责对操作员递交的测试报告进行审核。核查数据输入与处理过程，但无权修改；对存疑报告作“审核退回”处理，要求操作员重新测试；对“审核通过”的报告将性存档，无论审核员还是操作员都无权再删除，以确保数据的原始性和真实性。

2.数据存储与导出

    以电子数据为主，记录：样本来源、编号、稀释度、平皿图片、识别效果、计数值、所用统计工具、参数设置、修正情况，确保记录信息完整。

    满足质量审计，存储的电子数据能以PDF或Excell格式打印输出

3.水印签章技术、防篡改技术、测试流程智能重构技术，实现有效的审计追踪

4.防篡改技术

    采用多用户登入管理，所有操作员、审核员的名字，被系统自动记录在操作流程和测试报告中；所有操作日期、审核日期，由计算机自动生成，避免错填或伪造。

    全部操作流程，包括：菌落图片、培养皿尺寸、样本稀释度、统计工具、所用参数、测试所得的菌落总数、自检修正后的菌落总数等，由计算机自动记录在数据库中，操作员无法进行改动，为后续审计提供全部真实数据。

5.水印签章技术

    “审核通过”的测试报告会自动生成操作员和审核员的账户电子签名，并在报告上加印防伪的“审核通过”水印签章。

6.测试流程的智能重构技术

    “复核员”打开“等待审核”的测试记录，计算机自动复原操作员的全部流程和测试环境，包括：当时所测的培养皿图片、测试结果、培养皿尺寸、样本稀释度、采用的统计工具及所用参数、测试所得的菌落总数、修正情况……

    通过测试环境和测试流程的重现，复核员可以追溯操作员的全部操作，复核测试结果的准确性，达到审计追踪目的。

五、抑菌圈分析模块

1.Szone 抑菌圈多模式测量技术

    自动检测：基于抑菌圈轮廓的精确边缘检测，适合边缘清晰、圆形抑菌圈

    拟圆逼近：基于抑菌圈轮廓的圆形拟合逼近，适合边缘破裂、非标准圆形抑菌圈

    人工检测：鼠标点击抑菌圈边缘上三点成圆，适合边缘模糊的抑菌圈

2.抗生素效价测定

    一剂量法效价检测：适合美国药典

    二剂量法、三剂量法及合并计算：适合中国药典2015版

    重复性自检：相对误差≤0.01%、重复测量精度 ≤0.002mm

    均匀性自检：相对误差≤0.05%

    台间测量差异≤0.2%

3.舒巴坦敏感β-内酰胺酶检验

    纯水验证：根据（A）、（B）、（D）产生抑菌圈，D-C≧3， B-A≦3 ，判定系统成立

    自动检测三个平行样本的（A）、（B）、（C）、（D）抑菌圈，并数据导入

    自动计算平行试验平均值，智能判别结果的阴阳性。

    无效报告自动预警

六、仪器规格与配置

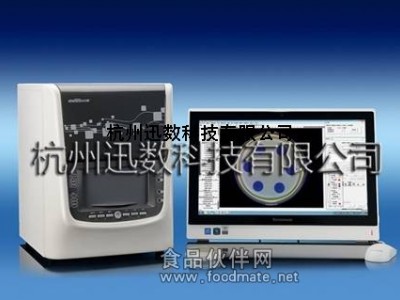

    SupcreG9菌落计数/筛选/抑菌圈测量联用仪主机1台

    菌落分析软件、自动抑菌圈测量软件、抗生素效价测定软件、舒巴坦敏感β-内酰胺酶检验软件

    高端一体电脑: 双核四线程CPU/4G内存/1T硬盘/DVD刻录/21.5"高清屏，Windows 7系统以上
