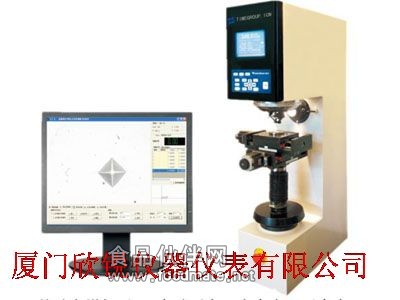

时代TH902硬度计

一、产品特点

•    闭环式传感器加载控制系统、高精度及稳定性；

•    试验力250kgf

•    RS232串行接口可与打印机或计算机相连接

•    整体Q345钢焊接，整体去应力退火防止使用过程中的变形。结构坚固，刚性好。

•    符合国内及标准。

•    软件提供硬度转换，上下限设置，硬度修正等功能。

•    多种硬度标尺

•    全自动控制，LCD菜单式用户界面，面板功能完备，操作简单

•    中英文可切换操作。

•    在TH901基础上增加了X-Y自动平台，完全实现了全自动测试。

•    采用高分辨率采集装置，在计算机显示器上能显示出清晰压痕图象，并可存储及按照相关倍率用打印机实现精确倍率输出。

•        与多功能硬度计配合，能够提供半自动或者全自动测量功能，自动进行物镜与压头的相互切换，并能按设定轨迹进行压痕打印。

•        能测量出压痕的D1/D2值，计算出当前加载力下的HV/HK值。

•        与多功能硬度计配合，在硬化层深度测量时可同时设定轨迹线并自动打印压痕，通过测量后可得到硬化层深度及曲线图。工作效率高，所有测试一次性完成。

•        多语言支持。能实现英文、繁体中文、简体中文的直接转换。

二、参考标准

GB/T230、GB/T231、GB/T4340、JJG144-1999、GB/T18449、ISO 6508、 ASTM E 10、 ASTM E92、 ASTM E18、 ASTM E384、 ASTM E103

三、技术参数

•    1~250kg

•    测量范围：HB、HR、HV、MR

•    光学系统：Φ135mm屏幕投影

•    放大倍数：20X 、44X、70X、140X、250X

•    测量系统：分辨率小于1微米高精度测径器

•    深度读数：海德汉位移传感器

•    测试过程：全自动闭环式传感器控制

•    传动方式：高精度滚珠丝杆

•    力传递方式：高精度压力传感器

•    加卸载驱动：24V伺服电机

•    采用高分辨率采集装置，在液晶显示屏上清晰显示压痕图像。

•    可存储数据并打印输出。

•    提供HR、HV、HB相互硬度值转换。

•    试验力时间：2~200秒

•    数据输出：RS232串行接口（与打印机连接）

•    试件允许尺寸：高度300mm，喉深150mm

•    圆柱试件：外表面圆柱试件直径为3mm

•    工作电源：220V/50Hz

•    外形尺寸：1065mm×230mm×540mm

四、测量范围

洛氏标尺A、B、C、D、E、F、G、H、K、L、M、P、R、S、V、15N、30N、45N、15T、30T、45T、15W、30W、45W、15X、30X、45X、15Y、30Y、45Y

布氏标尺HB2.5/:6.25、15.625、 31.25、 62.5 187.5kgf

HB5/:25、 62.5、 125、 250kgf

HB10/:100、 250kgf

HBT2.5/：62.5、 187.5kgf

HBT5/:250kgf

维氏标尺HV3、HV5、HV10、HV20、HV30、HV50、HV100kgf

HVT50、HVT100kgf

五、电动工作台指标

•    1.采用高精度双滚珠丝杆传动

•    2.全钢体结构,承载250公斤

•    3.双步进电机驱动实现X-Y向的行程

•    4.重复定位精度:小于等于0.005mm

•    5.X-Y向行程75mm
