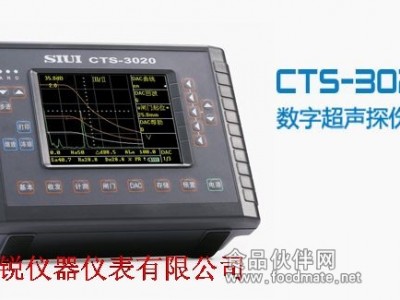

CTS-3030数字超声探伤仪
简单介绍
CTS-3020数字超声探伤仪是我所开发的高技术产品，它与CTS-4020、CTS-2020等多种数字超声探伤仪组成一个更新换代的产品系列，适合国内外不同用户对锻件、焊缝、飞机零部件等探伤的各种需要，为新老朋友提供更为优质的设备和服务.
| CTS-3020数字超声探伤仪的详细介绍 | ||||||
| ||||||
| 采样速率240MHz，测量分辨力0.1mm，显示范围5mm | |
 | 工作频率0.5～15MHz，灵敏度余量达56dB以上，分别突显宽频带和高灵敏度的优点 |
| | 界面波跟踪功能，通过A、B闸门间的逻辑关系，容易实现水浸法探伤或精确测厚 |
| | 峰值记忆功能，有助于对工件进行快速扫查和测量 |
| | 脉冲重复频率可调，避免在探伤过程中出现混响信号 |
| | 完善的DAC曲线功能，方便进行回波评价，更适合大锻件和粗晶材料等现场探伤 |
| | RF射频回波显示对于薄壁材料测量或学术研究和定性分析将有很大的帮助 |
| | 具有测量探头角度(K值)和探头频率的功能 |
| | 大容量存储器可存储高达500个数据集，包括波形、曲线、参数、探伤报告等 |
| | USB接口可实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告 |
| | 中文菜单，操作过程文字信息提示 |
| | 高亮度彩色TFT液晶显示屏带来的读测效果 |
| | 10种波形颜色和字符颜色自由选择 |
| | 大容量锂电池组可连续工作6小时以上 |
| 功 能 | 单 位 | 技 术 数 据 |
| 探测范围 | mm | 0~ 6000 (钢纵波)，连续可调，显示范围5mm |
| 脉冲移位 | mm | -10~ 1000(钢纵波) |
| 探头零点 | μs | 0~ 199.9 |
| 材料声速 | m/s | 1000~ 9999 |
| 阻尼 | 高/低 | |
| 脉冲重复频率 | 分10档可调，探测范围1500mm以内时，约20Hz ～ 500Hz ；探测范围大于1500mm时，约20Hz ～ 200Hz | |
| 工作频率范围 | MHz | 0.5~ 15，分1~ 4/ 0.5 ~ 8/2~ 15三档可选 |
| 增益调节 | dB | 0~ 110，分 0.5 / 2 / 6 / 12步进调节 |
| 检波方式 | 正向、负向、双向、射频(RF) | |
| 抑制 | % | 0~ 80线性抑制 |
| 垂直线性误差 | % | ≤3 |
| 探伤灵敏度余量 | dB | ≥56 |
| DAC曲线 | 多能记录10个回波参考点并逐段显示；可改变DAC3线间dB距离；可以插入DAC回波参考点、修正DAC回波参考点。 | |
| 监视闸门 | 2个独立的测量闸门，B闸门可设定为界面波跟踪闸门模式。 | |
| 测量分辨力 | mm | 0.1 |
| 报警信号 | 声光报警(内接蜂鸣器和面板LED发光二极管) | |
| 测量点选择 | 闸门内第1回波的或峰值。 | |
| 回波评价 | 声程、水平距离、垂直距离、幅值、dB差值显示。 | |
| 显示屏 | 5.7"高亮度TFT液晶显示屏, 320×240象素。 | |
| 缩放 | 选择正常和放大两种显示模式。 | |
| 峰值记忆 | 可选择回波峰值记忆显示，背景峰值波形以不同颜色表示。 | |
| A型回波冻结 | 冻结探伤画面。 | |
| 数据存储器 | 500组数据集，包括探伤状态参量、回波图形、DAC曲线和备注信息等。 | |
| USB接口 | 实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告。 | |
| 打印机 | 可配用HP-1020、HP-1120、Canon-S100SP打印机 | |
| 电源 | 交流电或电池 | |
| 电池类型 | 锂电池组(7.2V 、7.2Ah) | |
| 工作时间 | h | 使用7.2Ah 锂电池组时≥6(与背景光亮度有关) |
| 工作电压 | V | 6~ 9DC (外部电源); 6.0 ~ 8.4(电池) |
| 工作温度 | ℃ | 0 ～40 |
| 重量 | Kg | 约1.94(不含电池) |
| 尺寸 | mm | 260×180 ×95 (宽×高×深) |
