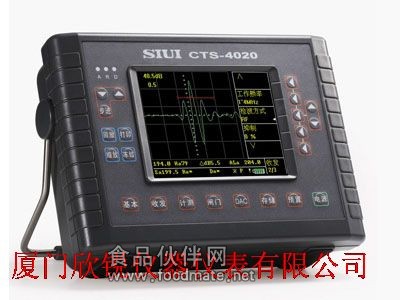

CTS-4020数字超声探伤仪

功  能

单 位

技 术 数 据

探测范围

mm

0 ~ 6000 (钢纵波)，连续可调，显示范围5 mm

脉冲移位

mm

-10 ~ 1000 (钢纵波)

探头零点

μs

0 ~ 199.9

材料声速

m/s

1000 ~ 9999

阻尼

Ω

30、60、150、500

脉冲重复频率

分10档可调

探测范围1500mm以内时，约20Hz　～　500Hz ；

探测范围大于1500mm时，约20Hz　～　200Hz

工作频率范围

MHz

0.5 ~ 15，分1 ~ 4 / 0.5 ~ 15两档可选

增益调节

dB

0 ~ 110

分 0.5 / 2 / 6 / 12步进调节

检波方式

正向、负向、双向、射频(RF)

抑制

%

0 ~ 80线性抑制

垂直线性误差

%

≤3

探伤灵敏度余量

dB

≥65

DAC曲线

多能记录10个回波参考点并逐段显示；可改变DAC 3线间dB距离；可以插入回波参考点或对选定的回波参考点进行修正。

监视闸门

2个独立的测量闸门，B闸门可设定为界面波跟踪闸门模式。

测量分辨力

mm

0.1

报警信号

声光报警(内接蜂鸣器和面板LED发光二极管)

测量点选择

闸门内第1回波的或峰值。

回波评价

声程、水平距离、垂直距离、幅值、dB差值显示。

显示屏

5.7"高亮度TFT液晶显示屏, 320×240象素。

缩放

选择正常和放大两种显示模式。

峰值记忆

可选择回波峰值记忆显示，背景峰值波形以不同颜色表示。

波形比较

可选择波形对比显示模式，此时，供比较用波形以不同颜色表示。

A型回波冻结

冻结探伤画面。

数据存储器

1000组数据集，包括探伤状态参量、回波图形、DAC 曲线和备注信息等。

短片回放

回放长度30秒。可保存至U盘，实现扫查动态过程记录。

以太网接口

实现与计算机(上位机)的实时通讯，遥控。

USB接口

实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告。

打印机

可配用HP-1020、HP-1120、Canon-S100SP打印机

电源

交流电或电池

电池类型

锂电池组(7.2V 、7.2Ah)

工作时间

h

使用7.2Ah 锂电池组时

≥6 (与背景光亮度有关)

工作电压

V

6 ~ 9DC (外部电源); 6.0 ~ 8.4 (电池)

工作温度

℃

0～40

重量

Kg

约1.94(不含电池)

尺寸

mm

260 ×180 ×95  (宽×高×深)
