S380 无线高电流互感器变比测试仪


单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 福建 厦门市
有效期至: 长期有效
最后更新: 2021-07-23 13:46
浏览次数: 563

公司基本资料信息
详细说明




一. 简介



S380无线高压电流互感器变比测试仪突破传统检测方式,专为在线测量运行中的60kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、比差、角差、相别、极性、漏电流而精心设计制造的,由一次高压钩式检测仪、接收器(主机)、二次钳、绝缘杆等组成。一次高压钩式检测仪内置双层柔性线圈,轻便、精度高、量程广、线性度好,连接伸缩绝缘杆,能在线测试60kV以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆的漏电流、电流、负荷等。无线接收数据直线距离约160米,电流量程为AC 0~5000A,测量导线或电缆外径为Ф168mm,可测量母排尺寸为168mm×245mm。

一次高压钩式检测仪可以挂在线路上测试,节省操作人员体力。接收器主机采用3.5寸真彩液晶屏,图形界面显示,直观清晰。二次钳钳头尖细,非常适合于排线密集的场所。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能,广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。

监控软件具有在线实时监控、动态显示,具有、小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。





一. 技术规格

功    能

高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试;变压器两侧电流大小、变比在线测试;负荷电流测试

电    源

DC 3.7V可充锂电池,USB充电接口,连续工作约10小时

测试方式

一次钩式CT,可以挂在线路上测试;二次钳形CT

传输方式

433MHz无线传输,直线传输距离约160m

显示模式

3.5寸真彩液晶屏显示,按上下箭头键调整背光亮度

可测线径

钩式检测仪:Ф168mm导线,或168mm×245mm母排;低压电流钳:Ф7.5mm×13mm

测量范围

钩式检测仪:AC 0~5000A;低压电流钳:AC 0.00mA~20A

分 辨 力

钩式检测仪:10mA;低压电流钳:0.01mA

一次电流精度

(23℃±5℃,80%RH以下)

0.00A~99.9A: ±2%±5dgt

100A~499A:  ±3%±5dgt

500A~5000A: ±4%±5dgt

二次电流精度

0.00mA~20A: ±2%±5dgt(23℃±3℃,70%RH以下)

变    比

三种变比显示:(一二次回路实测电流变比;以二次回路的折算变比;10kV-YY折算变比。变比9999:1)

换    档

自动换档

绝缘杆尺寸

拉伸后长约5m;收缩后长约1m(5节)

数据存储

5000组

采样速率

1次/秒

仪表尺寸

高压检测仪:长宽厚310mm×270mm×52mm

接收器:长宽厚250mm×100mm×40mm

二次钳:长宽厚220mm×45mm×30mm

线路电压

60kV以下裸导线测试,110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作)

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

按ESC键退出当前功能界面,返回上级目录

位置误差

A区无位置误差;B区约增加0.2%;C区约增加2%

数据查阅

进入数据查阅模式后,按箭头键翻阅所存数据

溢出显示

电流超量程溢出功能:“OL  A”符号显示

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于3.2V时,电池电压低符号显示,提醒充电

仪表质量

钩式检测仪:496g(含电池)

接收器:395g(含电池)

电流钳:230g

绝缘杆:1.45kg

总质量:12kg(含仪表箱)

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

干    扰

无433MHz同频信号干扰

绝缘强度

绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)

检测仪:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)

接收器:2000V/rms(外壳前后两端之前)

结    构

防滴漏Ⅱ型

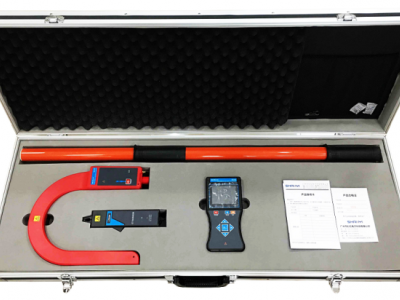

二. 装箱单

钩式检测仪

1台

接收器

1台

电流钳

1个

天线

2根

伸缩绝缘杆

1根

仪表箱

1个

USB充电器头

1个

USB充电线

1根

锂电池

2个(仪表内)

光盘

1张

用户手册、保修卡、合格证

1套
