挥发性物VOCs在线监测系统非甲总烃苯系物

CMS-6000型在线式VOCs监测设备是全天候挥发性物监测系统。采用气相色谱仪（GC-FID）监测挥发性气体浓度及特征污染物气体浓度，采用可以快速、连续在线监测挥发性气体浓度及特征污染物气体浓度，集数据采集、实时发布、数据审核、统计分析等功能于一体。具有测量精度高、稳定性好、响应时间快、适用范围广的特点。

      挥发性物，常用VOCs表示，它是Volatile Organic Compounds三个词字母的缩写，总挥发性物有时也用TVOC来表示。按照世界卫生组织的定义，是沸点在50℃-250℃的化合物，室温下饱和蒸汽压超过133.32Pa，在常温下以蒸汽形式存在于空气中的一类物。

　　 VOC的主要来源：在室外，主要来自燃料燃烧和交通运输产生的工业废气、汽车尾气、光化学污染等；而在室内则主要来自燃煤和天然气等燃烧产物、吸烟、采暖和烹调等的烟雾，建筑和装饰材料、家具、 家用电器、清洁剂和人体本身的排放等。

　　 挥发性VOC的危害很明显，当居室中VOC浓度超过一定浓度时，在短时间内人们感到头痛、恶心、呕吐、四肢乏力；严重时会抽搐、昏迷、记忆力减退。VOC伤害人的肝脏、肾脏、大脑和神经系统。

　　 随着我国大气污染控制的不断深化，VOCs成为继颗粒物、二氧化硫、氮氧化物之后，我国大气污染控制中又一新的关注点。

　　 挥发性物是一种混合物，由于其定义未明确，因此监测需求也不明确。目前的主要检测方法是气相色谱法、质谱法和光谱法，环保部公布的行业标准中采用的是气质联用法。其中环境空气挥发性物(HJ644)标准中测定的是24种目标化合物，主要是酮类、酯类、烯烃类和苯系物。

　　1、国内外对VOCs定义

　　 VOCs是一类化合物的组合，不同组织对其有不同的定义，主要分为两类，一类是学术意义上的定义，一类是环保意义上的定义。

　　化学意义上的定义主要有五种：

　　 1)挥发性物污染防治技术政策定义VOCs为熔点低于室温、沸点范围在50℃~260℃之间的化合物；

　　 2)世界卫生组织将VOCs定义为沸点范围在50-260℃之间，室温下饱和蒸汽压超过133.32Pa，在常温下以蒸汽形式存在于空气中的一类物，按挥发性物化学结构可进一步分为8类：烷类、芳烃类、烯类、卤烃类、酯类、醇类、酮类和其他化合物；

　　 3)ISO4618/1-1998中VOCs指原则上，在常温常压下，任何能自发挥发的液体和/或固体；

　　 4)德国DIN55649-2000将VOCs定义为在常温常压下，任何能自发挥发的液体和/或固体，在通常压力条件下，沸点或初馏点低于或等于250℃的任何化合物；

　　 5)我国北京地方标准DB11/447-2007中将VOCs定义在20℃条件下蒸汽压大于或等于0.01kPa，或者特定适用条件下具有相应挥发性的全部化合物的统称。

　　环保意义上的定义主要有两种：

　　 1)美国EPA对VOCs的定义为除CO、CO2、H2CO3、金属碳化物、金属碳酸盐和碳酸铵外，任何参加大气光化学反应的碳化合物；

　　 2)美国ASTMD3960-98中VOCs指任何能参加大气光化学反应的化合物。

　　 我国大气污染防治相关政策和标准中，还没有大气中VOCs的明确定义，而VOCs的定义关系到检测方法制定、治理措施等问题。

　　2、国内外对VOCs检测标准

　　 我国VOCs检测标准有

　　 1)《HJ732-2014固定污染源废气挥发性物的采样气袋法》

　　 2)《HJ733-2014泄漏和敞开液面排放的挥发性物检测技术导则》

　　 3)《HJ734-2014固定污染源废气挥发性物的测定固相吸附-热脱附/气相色谱-质谱法》

　　 4)《HJ644-2013环境空气挥发性物的测定吸附管采样-热脱附气相色谱-质谱法》以及

　　 5)《GB21902-2008合成革与人造革工业污染物排放标准》附录C，均采用色谱法进行分析。

　　VOCs排放行业标准：

　　 《DB31933-2015大气污染物综合排放标准(上海)》

　　 《DB31859-2014汽车制造业(涂料)大气污染物排放标准(上海)》

　　 《DB111201-2015印刷业挥发性物排放标准(北京)》

　　 《DB12/524-2014工业企业挥发性物排放控制标准(天津)》、《DB44/814-2010家具制造行业挥发性化合物排放标准(广东)》、《DB44/815-2010印刷行业挥发性化合物排放标准(广东)》、《DB44/816-2010表面涂装(汽车制造业)挥发性化合物排放标准(广东)》、《DB44/817-2010制鞋行业挥发性化合物排放标准(广东)》、《DB31/374-2006半导体行业污染物排放标准(上海)》。

　　 《DB11/447-2007炼油与石油化学工业大气污染物排放标准(北京)》

　　 美国EPA在上世纪八九十年代制定了一系列大气有毒物检测标准，其中涉及VOCs检测的共有6项，均是气相色谱法，但可配备不同的采样方法和检测方法。

　　3、VOCs检测对象

　　 我国大气中的VOCs主要来源于石油化工、化工、表面涂装、包装印刷、医药、塑料制品等行业。因此大气中VOCs的检测主要应用于三个方面：

　　 一、大气中VOCs检测；

　　 二、污染源集中排放VOCs检测；

　　 三、生产过程VOCs泄漏检测；

　　 与三种应用场合相适应，VOCs的检测仪器也分为实验室仪器、在线式仪器和便携式仪器三类。

　　4、实验室VOCs检测

　　 VOCs实验室分析发展较早，也比较成熟。分析方法为使用采样袋、苏码罐、吸附剂或吸收液将VOCs采集回实验室，再经过热解析、溶剂解析等前处理过程后，利用GC或HPLC分析。

　　 实验室VOCs检测主要难点在于选择合适的采样方法保证可以采集到所有挥发性污染物，制定规范的运输方案防止运输过程中VOCs的损失，选择合适的前处理过程保证所有的挥发性物进入分析仪器。

　　 实验室分析方法的主要优势是结果准确，主要缺点是时效性差，采样和运输过程中易导致样品损失，影响测定的准确性和可靠性。

　　5、在线VOC检测仪

　　 VOCs在线检测仪主要有在线气相色谱仪、在线质谱仪、在线气质联用仪、在线PID和FID检测器、在线红外光谱仪、在线激光检测仪和在线差分光学吸收光谱仪等。

　　 由于VOCs没有标准的检测方法，而且在线系统用于现场检测，而不同现场的挥发性物种类差异较大且相对稳定，故检测需求不同。因此需要根据自身的需求和各种检测仪器的特点选择合适的检测方法。

　　 在线气相色谱仪可检测出已知挥发性物的浓度；在线质谱仪可同时实现挥发性物的定性和定量检测，但无法区分同分异构体；在线PID和FID检测器可得出VOCs的总量，且仪器体积较小；各种在线光谱仪检测范围宽，可适应各种工业场合应用。

　　6、便携式VOC检测仪

　　 便携式VOC检测仪主要有便携式FID/PID检测器、便携红外分析仪、便携激光光谱仪、便携式气质联用仪等。

　　 新公布的环保部标准中便携式仪器提到了FID检测器、PID检测器和红外吸收检测器三种。

系统简介：

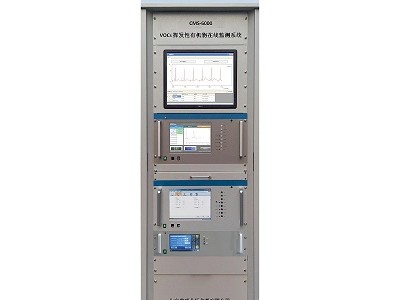

CMS-6000型在线式VOCs监测设备是全天候挥发性物监测系统。采用气相色谱仪（GC-FID）监测挥发性气体浓度及特征污染物气体浓度，采用可以快速、连续在线监测挥发性气体浓度及特征污染物气体浓度，集数据采集、实时发布、数据审核、统计分析等功能于一体。具有测量精度高、稳定性好、响应时间快、适用范围广的特点。可在无人看管的情况下自动监测VOCs，并通过ADSL有线或GPRS/CDMA、3G4G无线数据传输。各项指标达到或超过国内外同类产品，可广泛应用于环保废气在线监测、工艺控制、安全监测等场合，监测固定污染源、厂界、区域以及泄露点，为环境监管部门和工业企业的管理决策提供详实可靠的数据依据。

系统特点：

采用气相色谱法，是公认的VOCs检测方法，满足美国EPA标准的技术要求和国家HJ/T 38-2018 《固定污染源排气中非甲烷总烃的测定-气相色谱法》标准的技术要求。

广泛应用于VOCs固定源排放监测；也可以根据污染源行业的不同，分析废气组分。

采样管线、主流路器件选用抗腐蚀和惰性化的材料，样品吸附少。废气出口管路采用电加热伴热管全程伴热，防止大分子物和水蒸汽凝结。

具备自动吹扫功能，可自动去除滤芯表面的粉尘、焦油，延长滤芯使用寿命。

系统监测软件可存储大量数据，并可计算排放总量等信息与DCS联网单元结合，向企业内部的DCS输送浓度数据和报警信息。

技术参数：
