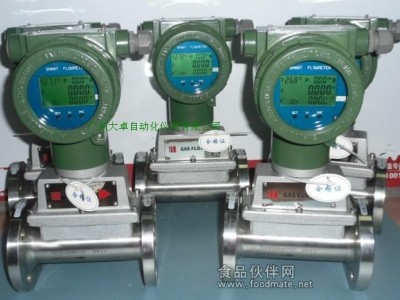

温压补偿气体涡轮流量计/智能涡轮流量计/二路信号输出
气体涡轮流量计|气体涡轮流量计|天燃气涡轮流量计|广东气体涡轮流量计
●测量范围宽,准确度高
●温度适应范围宽
●脉冲信号输出或二线制4~20mA电流信号输出.
●可在线进行DA输出修正
三、技术参数
●可保存最近1300条记录,每条记录含有:日期,时间,
累积流量,瞬时流量,温度值,压力值
●高清晰度LCD显示
●介质温度:-40~+320℃
●口径:Φ10~Φ300
●精度:±1.0%
●电隔离型输出信号:4~20mA、脉冲信号、可带RS-485通讯
●具有数据保存和数据恢复功能
●可同屏显示温度、压力、瞬时流量百分比、瞬时流量值及累积流量(可带背光显示)
●适用于各种导电介质、测量范围广
●准确度高、长期稳定性好
一、概述
WLQ型气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
该系列流量计采用超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,通过微处理单元对由温度和压力检测模拟通道、流量传感器通道采集的信号按照气态方程进行温度压力补偿,自动进行压缩因子修正,在液晶显示器将全部数据(瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量)直观的显示出来,并可输出工况、标况脉冲信号、4-20mA、RS485、IC卡信号等多种通讯信号。仪表采用内置锂电池和外供24VDC双供电方式,当用户不需要任何信号输出功能时可不用对仪表24VDC外供电,仪表自动切换到内置锂电池供电,电池电量可连续工作3年以上。该类涡轮流量计为防爆产品,防爆等级为:ExdIIBT6。
二、产品特点
1 ;优质合金涡轮,具有更高的稳流和耐腐蚀作用
2;进口优质轴承,使用寿命长
3;计量室与通气室隔绝,保证了仪表的安全性
4;可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pb=101.325KPa,Tb=293.15K)的气体体积累积量;可实时查询温度压力数值
5;流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达0.6m3/h
6; 智能化仪表系数多点非线性修正
7;内置式压力、温度传感器,安全性能高、结构紧凑、外形美观
8;仪表具有防爆及防护功能,防爆标志为ExdⅡBT6、ExiaⅡCT6,防护等级为IP65
9;系统低功耗工作,一节3.2V10AH锂电池可连续使用3年以上
10;仪表系数、累计流量值掉电十年不丢
测量范围
仪表通径 标准量程 扩展量程
DN25 2.5-25m3/h 4-40m3/h
DN40 5-50m3/h 6-60m3/h
DN50 6-65m3/h // 10-100m3/h 5-70m3/h // 8-100m3/h
DN65 15-200m3/h 10-200m3/h
DN80 13-250m3/h // 20-400m3/h 10-160m3/h
DN100 20-400m3/h // 32-650m3/h 13-250m3/h
DN125 25-700m3/h 20-800m3/h
DN150 32-650m3/h // 50-1000m3/h 8-1600m3/h
DN200 80-1600m3/h // 130-2500m3/h 50-1000m3/h
DN250 130-2500m3/h // 200-4000m3/h 80-1600m3/h
DN300 200-4000m3/h 130-2500m3/h // 320-6500m3/h
