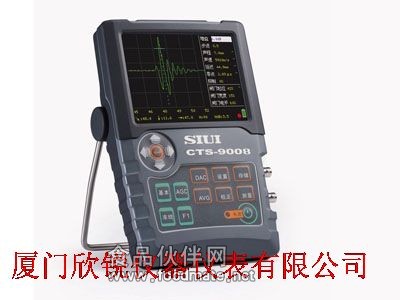

CTS-9009数字超声探伤仪
CTS-9009数字式超声波探伤仪轻便、易用、可靠
——SIUI新一代轻便式数字超声探伤仪
1. 小巧轻便:整机(含电池)重量保持在1.15Kg,高空、野外作业轻松自如
2. 操作简易:按键少,定义明确,实现单手握持操作
3. 防尘防水:按 IP65 防护标准设计,适应复杂的工业探伤环境
4. 超低功耗:标配锂聚合物电池,连续工作时间长达7小时
5. 性能强劲:分辨率高、穿透力强,满足从薄板到大铸件的精确探伤
6. 功能齐全:以太网通信、动态回放、定时B型显示、探头频率测
量、AWSD1.1/D1.5、API 5UE评价标准、RF(射频)
显示、曲面修正、USB转存
CTS-9009数字式超声波探伤仪功能与性能
1. 采样速率240MHz,测量分辨率0.1mm
2. 以太网通信,实现探伤仪与计算机的实时双向通信和远程控制
3. 简便实用的探头回波频率检测功能,快捷掌握探头的中心频率,令探伤评价更准确
4. 工作频率范围0.5~15MHz,灵敏度余量高达65dB,分别突显宽频带和高灵敏度的优点
5. 20~500Hz分10档可调的脉冲重复频率,避免探伤过程中出现混响信号
6. 端点反射法测量焊缝裂纹高度
7. 采用定时扫描方式形成B型图像
8. 内置AWS D1.1/D1.5、API 5UE评价标
9. 通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示
10. RF(射频)回波功能,对于薄壁材料测量或学术研究和定性分析有很大帮助
11. 自动增益控制AGC,配合峰值回波、图像冻结功能,快速确定缺陷波,探伤更高效
12. AVG曲线,使用已知平底孔或大平底回波,制作出3条不同当量的曲线
13. DAC曲线,配合回波比较功能,使不同距离不同波幅的回波定量更简便
14. 宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏,细节一览无遗
CTS-9009数字式超声波探伤仪的技术参数:
项 目
单 位
性能指标和功能
衰减器误差
dB
每12 ±1
垂直线性误差
%
≤3
动态范围
dB
≥30
探伤灵敏度余量
dB
≥65(2.5Z20N探头)
远区分辨力
dB
≥26
水平线性误差
%
≤0.5
电噪声电平
%
≤10(1 ~ 4MHz)
工作频率范围
MHz
0.5 ~ 15,分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三档可选
脉冲重复频率
Hz
分10档可调(20 ~ 500Hz可调,但受探测范围、材料声速、脉冲移位、探头零点等限制)
薄板分辨力
mm
≤3(5C10N 探头)
探测范围
mm
0 ~ 13000(钢纵波)
脉冲移位
mm
-10 ~ 1000(钢纵波)
探头零点
μs
0 ~ 200
材料声速
m/s
400 ~ 9999
阻尼
低 / 高
抑制
%
0 ~ 80
检波方式
负向检波 / 正向检波 / 双向检波 / 滤波 / RF
增益调节
dB
0 ~ 110;分0.5 / 2 / 6 / 12步进调节
以太网接口
实现与计算机(上位机)的实时通信和遥控
探头频率检测
采用FFT计算探头回波的频率
AWS D1.1/D1.5 根据美国焊接协会AWS的D1.1/D1.5计算钢结构和桥梁焊缝等级
API 5UE
根据美国石油协会API的推荐性实践RP 5UE计算缺陷深度的定量方法
曲面修正
修正斜探头圆管检测时的深度和水平距离
修正模式:内弧 / 外弧
裂纹测高功能
根据斜探头端点反射法计算焊缝裂纹高度
B型扫描
采用定时扫描方式形成B型图像
闸门扩展功能
将闸门内回波放大到整个回波区域
DAC功能
用于制作、设置和应用DAC曲线
AVG功能
用于制作、设置和应用AVG曲线
截图功能
将仪器屏幕存为图片并输出到U盘中
短片回放
约7分钟的回波记录功能
转存功能
通过USB接口把仪器内部数据集转存到U盘中
闸门
闸门方式:off / 进波 / 失波 / 进波+报警声 / 失波+报警声
存储
500组数据集,包括仪器设置、探伤状态和回波图形等
自动增益功能
使闸门内回波幅度自动调节到指定幅度
幅度设置:40% / 50% / 60% / 70% / 80% / 90% /
峰值记忆功能
显示波形包络
峰值回波功能
记录包含回波的回波波形
冻结功能
冻结屏幕波形
自动校正功能
用于校正材料声速与探头零点,校正模式:声速+零点 / 声速 / 零点
角度测量功能
用于测量探头角度
显示屏
高亮度5.7"彩色TFT液晶显示屏, 320×240像素
工作时间
h
≥7
工作电压
V
9 ~ 12 DC(外部电源),6.0 ~ 8.4(电池)
工作温度
℃
-10 ~ 40
重量
Kg
约1.15(含电池)
尺寸
mm
152 × 240 × 52(宽×高×深)
