光纤测试套件MI5100

MI5100光纤测试套件是一个功能完备的测量工具，用于测量波长为 850 nm 和 1300 nm 的 LAN 装置中的多模 50 μm 和 62.5 μm 光纤电缆。另外，还可以获得波长为 1300 nm 和 1550 nm 的单模光源。与MI 2016 结合使用时，可提供专业的检验报告。MI 5100 和MI 2016 仪器可提供对 6 类/E 类和光纤装置的光缆连接进行检验所需的全套功能。仪器内部已预设置好用于铜缆和光缆的主要测试标准和电缆类型！通过自动测试功能，可进行完整的光缆检验。从光功率计获得的测试结果可通过红外接口接收到MI 2016。

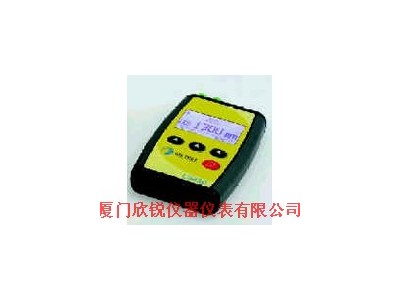

光功率计 PM 420 PM 420 光功率计可用于测量光纤网络中的光功率或插入损耗。 主要功能： ·结构坚固而紧凑；尺寸小、重量轻 ·有 6 个工作波长；可进行和相对光功率测量 ·可存储 512 个测量值；·USB 和 IrDA 接口 ·内置充电器；·电池状态指示灯 ·简单、快速校准；·自动断电	光源 LS420 用于多模光纤的 LS 420MM光源是标准套件的一部分。另外还可提供用于单模光纤的光源LS420SM。 主要功能： ·结构坚固而紧凑 ·尺寸小、重量轻 ·操作方便 ·内置充电器 ·低电池电量指示灯
测试标准、光缆类型和其它光纤参数可在 LAN 350 的“Test Standard”（测试标准）菜单中设置。通过/失败限值基于所选标准和输入的光缆数据进行计算。这些限值和参数随后在“自动测试”功能中使用。

技术参数

光功率计 PM 420		光源 LS 420
光检测器：	1 mm InGaAs	多模光源 LS 420 MM 的输出功率：
工作波长：	850、1300、1310、1410、1550 和 1625 (1650) nm	LED 850 nm:	-20 dBm（62.5 μm 纤芯）+/- 0.03 dB
准确度：	+/-5% Z -20 dBm	LED 1300 nm :	-20 dBm（62.5 μm 纤芯）+/- 0.03 dB
不确定度：	+/-0.2 dBm	单模光源 LS 420 SM 的输出功率：（选件）
分辨率：	0.01	激光 1310 nm：	-20 dBm（9 μm 纤芯）+/- 0.03 dB
动态范围：	-60 dBm 至+10 dBm，适用于波长 1300、1310、1490、1550、1625 (1650) nm   -53 dBm 至+17 dBm，适用于波长850 nm	激光 1550 nm：	-20 dBm（9 μm 纤芯）+/- 0.03 dB
一般数据		光纤识别器（visible pen）
尺寸：	24x79x125 mm	激光 650 nm：	LS 420 或 VSP-05
重量：	150 g（含电池）	稳定性（1 小时，delta/2）：	20 分钟预热后测试； 23+/-1°
工作温度：	0 °C 至+ 40 °C（固有准确度在25 °C 下指定）	一般数据
电源：	2 节 1.5 V AA 型镍氢充电电池	尺寸： 重量：	24x79x130mm 150 g（含电池）
电池工作时间：	> 40 小时（不使用背光照明）	工作温度：	0 °C 至 + 40 °C
充电器：	3VDC	电源： 电池工作时间：	2 节 1.5 V AA 型镍氢充电电池 > 15 小时
		充电器：	3VDC
