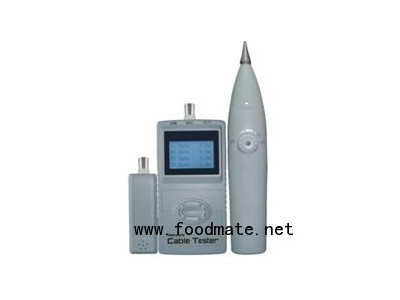

LCR线缆测试仪8868


单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 福建 厦门市
有效期至: 长期有效
最后更新: 2021-06-29 13:27
浏览次数: 535

公司基本资料信息
详细说明
产品介绍:对线功能,串扰测试,寻线功能,长度测试,通断测试, 判开路点1. 能用M-S和M-R方法测网线,电话线,BNC电缆,USB线的开路,短路,交叉,反接,配对的    连接情况及线缆断线定位,且在LCD上直观的显示。2. 对网线进行串扰测试,解决网速慢的潜在故障。3.可以在众多网线、电话线及其它各种金属线中通过音量大小的提示在远端识别测出要   查找的线,寻线长可达3000米以上具有抗干扰和高灵敏度,接收器上音量调节旋扭可   以调节灵敏度大小。4. 能用M-S、M-R、OPEN三种方法测网线、同轴电缆线、电话线、USB线的长度,可测    量线缆长度达1500米,测量线缆长度及断线定位准确度达98%。5. 判开路点,能准确判断网线的水晶头开路在某一端点(左,右或中间)。6.电压过低时有低电压显示功能。7.自动延时关机功能。8.有自检与自动调节各种测试情形的功能, 对电池容量与周围温度变化的自动补充功能。9.可测量路由器端网线连接状态是否良好,可带电测量电话线。

测试电缆种类: 8P8C:UTP、E6P6C:TELCOM CABL、USB COAXIAL、F(S)TP BNC:COAXIAL
LCD显示屏特点:点阵式128x64 尺寸:48x32mm
单位:米(METER)、英尺(FEET)、码(YARDS)
测试电缆长度: 350m
准确率:2% (±0.5m或±1.5ft)
电源规格:DC 9V电池
耗电:工作电流≤15mA
体积:149×66×23mm 净重:140g
包装:吸塑+彩盒 重量:600g/pc
工作温度/湿度: 0℃-50℃/20%-70%

8868系列数字液晶显示网络电缆测试器是本公司经过多年的研发与测试、拥有自主的知识产权、多项的产品。产品性能同类产品水平,具有低功耗、环保、高效率等特点。采用普通AAA电池,插入电缆自动测试,支持单机测试、双机同步显示测试、提高效率 。时尚、灵巧、坚固的外观设计。

一、单机测试:打开电源开关,将双绞线两头分别插入本机M、L插座,测试仪LCD屏显示TEST(ING),自动进行测试。
LCD屏数字不跳时,显示的结果为电缆连接的情况。

二、双机使用方法:用两台相同的机器,按“MODE”键2秒以上,设定其中一台为“S(LSVE)”,另一台为“M(ASTER)”即可进行测试。将电缆两端都插入机器标有“M”的端口(此方法适合远程测试)。机器自动测试定位后会在各自LCD屏 显示测试结果,各屏的定义:上一排线号为M自己一端,下排线号为S另一端。

三、LCD屏状态解释:
1.MISWIRE :接线错误;有电缆接错,开路短路时均显示。
2.OPEN :开路;有电缆开路,并在相应的电缆号下无显示 。
3.SHORT :短路;有电缆短路,并在相应电缆号跳动,下面无显示。
4.RESEVED :交叉线对,有电缆1&2,3&6,4&5,7&8中有任何一对接反时显示。
5.UTP:无屏蔽电缆,0无显示。
6.FTP:有屏蔽电缆,0有显示。

四、警告!
本测试仪禁止测试带电压的网络线和电话线,否则将严重烧坏本机。
本测试仪采用AAA电池,若发生LCD屏暗,请更换电池。
RJ45头铜夹片没完全压下时不能测试。否则将会使端口损坏!
无注明RJ11的端口 ,禁止测试电话连线(RJ11)。否则将导致机器损坏!
本产品有LCD屏,不可乱丢乱扔,以免损坏LCD屏部。
