安徽天缆电气有限公司WRN/WRE-1B固定螺纹锥形套管热电偶
安徽天缆电气有限公司WRN/WRE-1B固定螺纹锥形套管热电偶简介
套管式热电偶、热电阻作为温度测量仪表可与显示仪表配套实现温度的显示和控制，安徽天缆电气有限公司生产的WRN/WRE-1B固定螺纹锥形套管热电偶
可以直接测量和控制生产过程中0-600℃范围的气体，液体和蒸汽的温度，不仅可用于发电厂管道的温度测量，同时也可用于其它工业部门生产过程中的温度测量。
安徽天缆电气有限公司WRN/WRE-1B固定螺纹锥形套管热电偶主要技术参数
◆测量范围：0-300-600℃
◆分度号：K/E分度
◆精度等级：Ⅰ级（±1.5℃或±0.004｜t｜）Ⅱ级（±2.5℃或±0.0075｜t｜）
◆热电偶类别：镍铬-镍硅/镍硅-铜镍，可以为双支
◆保护管材质：不锈钢304，321，316，316L、2520等
◆保护管插深：50mm，100mm，150mm，200mm，250mm，300mm，350mm，400mm等
◆热响应时间：T0.5<90S（在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示）。
◆热电偶公称压力：≤9.8MPa（一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关，
还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关）。
◆热电偶流速：≤9m/s
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：JB/T9238-1999
安徽天缆电气有限公司热电偶工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，
配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。
安徽天缆电气有限公司热电偶安装图片

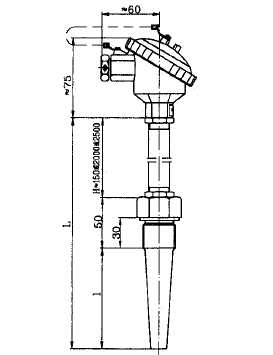

◆WRN/WRE-1B固定螺纹锥形套管热电偶
l=50-400mm 固定螺纹ZG1"或NPT1"
锥形套管上端直径28mm下端16mm

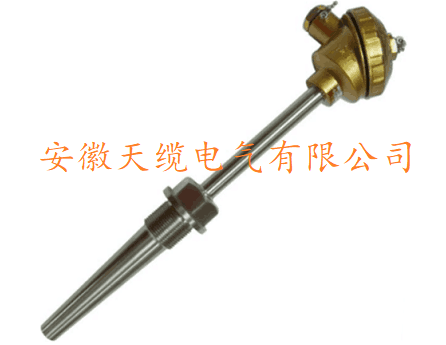

安徽天缆电气有限公司WRN/WRE-1B固定螺纹锥形套管热电偶 安装图片。
