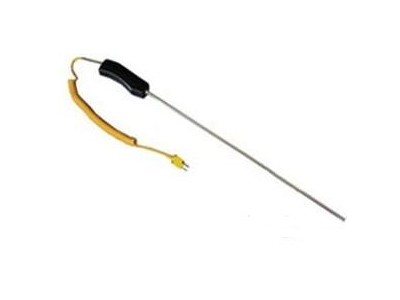

铝水手柄式铠装热电偶JY厂家
| 产品特点： | 1）热响应时间少，减小动态误差；2）可弯曲安装使用； 3）测量范围大； 4）机械强度高，耐压性能好； |
| 产品介绍： 一、概述 铠装热电偶是将热电偶丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。 二、应用 手柄式铠装热电偶使用范围极广，不受物体表面的形状限制，外形轻巧，携带方便，通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。 三、特点 1）热响应时间少，减小动态误差； 2）可弯曲安装使用； 3）测量范围大； 4）机械强度高，耐压性能好； 四、主要技术参数 产品执行标准 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91 五、型号规格 | 型号 | 分度号 | 外径 | 长度 | 工作端形式 | | WRMK-181 | N | Φ3-Φ8 | 300
400
500
600
700
800
900
1000 | 绝缘式 | | WRNK-181 | K | | WREK-181 | E | | WRCK-181 | T | | WRFK-181 | J | | WRMK-182 | N | 接壳式 | | WRNK-182 | K | | WREK-182 | E | | WRCK-182 | T | | WRFK-182 | J | 注：1、热电偶Ⅰ级按协议订货
2、未注明测温范围及保护管材质，保护管材质一律视为1Cr18Ni9Ti 六、外形尺寸
七、测量范围及允差 | 型号 | 分度号 | 允差等级 | | I | II | | 允差值 | 测温范围°C | 允差值 | 测温范围°C | | WRNK | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 | | ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | | WRMK | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 | | ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | | WREK | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 | | ±0.004ltl | 375~800 | ±0.004ltl | 333~900 | | WRFK | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 | | ±0.004ltl | 375~750 | ±0.004ltl | 333~750 | | WRCK | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 | | ±0.004ltl | 125~350 | ±0.0075ltl | 133~1000 | | WRPK | S | ±1°C | 0~+1100 | ±2.5°C | 0~600 | | ±[0.003(t-1100)] | 1100~1600 | ±0.0025ltl | 600~1600 | 八、常温绝缘电阻 铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ； 九、偶丝直径及材料 | 偶丝形式 | 单支式 | 双支式 | | 套管直径 | Ф2Ф3 Ф4 Ф5 Ф6 Ф8 | Ф3Ф4 Ф5 Ф6 Ф8 | | 套管材质 | E﹑J﹑T | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | K﹑N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 | | S | GH3039 | GH3039 | 十、铠装热电偶推荐使用温度 | 品 种 | 套管材料 | 外 径 | 使用温度(°Ｃ) | | 长期使用 | 短期使用 | | 镍铬-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 | | 3.0，4.0，5.0，6.0，8.0 | 800 | 900 | | GH3030 | 2.0，3.0 | 800 | 900 | | 4.0，5.0 | 900 | 1000 | | 6.0，8.0 | 1000 | 1100 | | 镍铬硅-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 | | 3.0,4.0,5.0,6.0,8.0 | 800 | 900 | | GH3030 | 2.0,3.0 | 900 | 1000 | | 4.0,5.0 | 1000 | 1100 | | 6.0,8.0 | 1100 | 1200 | | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | | 5.0,6.0,8.0 | 1100 | 1200 | | 镍铬-铜镍 | 1Cr18Ni9Ti | 2.0 | 500 | 600 | | 3.0,4.0,5.0 | 600 | 700 | | 6.0,8.0 | 700 | 800 | | 铁-铜镍 | 1Cr18Ni9Ti | 2.0 | 400 | 500 | | 3.0,4.0,5.0 | 500 | 600 | | 6.0,8.0 | 600 | 750 | | 铜-铜镍 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 | | 6.0,8.0 | 300 | 350 | | 铂铑10-铂 | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | | 5.0,6.0,8.0 | 1100 | 1200 | 十一、选型须知 1)型号 2)分度号 3)精度等级 4)安装固定形式 5)保护管材质 6)长度或插入长度 例A：铠装热电偶，K型，Ⅰ级，固定卡套螺纹，保护管GH3030，长度450mm，插入长度300mm，WRNK-231，K，L×l=450×300,Ⅰ级, 保护管 GH3030。 |
