产品作用

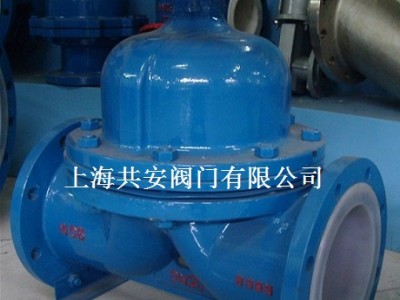

衬氟隔膜阀，是一种特殊形式的、具有截断功能的阀门，其启闭件由钢质阀瓣与氟塑料制成的隔膜组成，并将阀体内腔和阀盖腔隔开，将内部部件和流通介质隔开，以达到截断管内介质的效果。
产品优点
衬氟隔膜阀的优点是复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。产品标准
| 性能规范 | 标准 |
| 设计与规范 | GB 12239 |
| 结构长度 | GB 12221/JB 1688 |
| 法兰尺寸 | JB 78/JB 79(GB HG SH) |
| 压力试验 | GB/T 13927 |
| 标志 | GB 12220 |
| 供货 | GB/T 12252 |
产品参数
| 手 动 | G41F3（堰式） | 气 动 | G641F3 |
| G41F46（堰式） | G641F46 | ||
| G45F3（堰式） | G6B41F3 | ||
| G45F46（堰式） | G6B41F46 | ||
| 电 动 | G9B41F3（防爆型） | 电 动 | G941F3 |
| G9B41F46（防爆型） | G941F46 |
产品尺寸
| 公称通径 | 标准值 | 参考值 | |||||||||||
| DN （mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | D0 | H1 | H2 | W(kg) | |
| *PN0.6（MPa) | |||||||||||||
| 15 | 1/2 | 125/108 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 100 | 105 | 110 | 3.5 | |
| 20 | 3/4 | 135/117 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 100 | 115 | 125 | 4 | |
| 25 | 1 | 145/127 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 120 | 120 | 135 | 5.5 | |
| 32 | 11/4 | 160/146 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 120 | 125 | 150 | 8 | |
| 40 | 11/2 | 180/159 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 140 | 135 | 175 | 11 | |
| 50 | 2 | 210/190 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 140 | 155 | 195 | 14 | |
| 65 | 21/2 | 250/216 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 200 | 170 | 200 | 23 | |
| 80 | 3 | 300/254 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 200 | 200 | 255 | 29 | |
| 10 | 4 | 350/305 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 280 | 270 | 325 | 46 | |
| 125 | 5 | 400/356 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 320 | 335 | 405 | 70 | |
| 150 | 6 | 460/406 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 320 | 370 | 450 | 95 | |
| 200 | 8 | 570/521 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 400 | 480 | 600 | 170 | |
| 250 | 10 | 680/635 | 370 | 335 | 310 | 3 | 24 | 12-φ18 | 500 | 545 | 620 | 270 | |
| 300 | 12 | 790/749 | 435 | 395 | 362 | 4 | 24 | 12-φ23 | 500 | 585 | 680 | 320 | |
