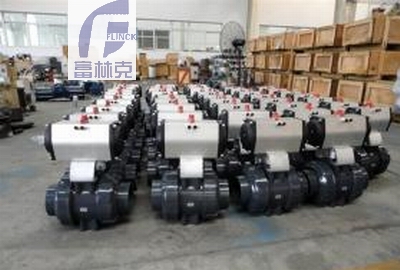

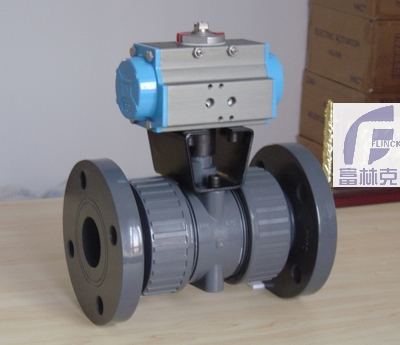

富林克Q41F/Q21F-10S气动塑料球阀,是由气动执行机构和塑料球阀阀体组成。
特点:
1、产品质量可靠、设计、造型美观。
2、材质卫生无毒耐磨损、易拆卸、维护简单易行。
3、性能可靠。
4、精密耐磨:蜗轮输出轴一体化特殊锕合金锻造、强度高、耐磨性好。
5、回差极小:蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。
6、配套简单:采用单相电源、外接线路特别简单,也可做380V、直流电源。
7、使用方便:免加油、免点检、防水防锈、任意角度安装。
8、保护装置:双重限位、过热保护、过载保护(选装)。
应用领域:
气动塑料球阀广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。
轴 | 聚氯乙烯 PVC |
O 环 | 三元乙丙橡胶 EPDM |
环型螺母 | 聚氯乙烯 PVC |
阀体 | 聚氯乙烯 PVC |
端口 | 聚氯乙烯 PVC |
O 环 | 三元乙丙橡胶 EPDM |
球体密封 | 聚四氟乙烯 PTFE |
球体 | 聚氯乙烯 PVC |
O 环 | 三元乙丙橡胶 EPDM |
球体密封支架 | 聚氯乙烯 PVC |
环 Ring | 聚氯乙烯 PVC |
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
公称压力 (MPa) | PN1.0-1.6MPa | ||||||||
连接方式 | 法兰、螺纹、由令 | ||||||||
阀体结构 | 一体、三通 L 、三通 T | ||||||||
阀体材质 | UPVC 、 CPVC 、 PP | ||||||||
阀芯材质 | UPVC 、 CPVC 、 PP | ||||||||
密封材质 | PTFE | ||||||||
适用温度 | 0 ~ +60℃ | ||||||||
适用介质 | PVC 兼容的食品工业化学溶剂 | ||||||||
配置执行机构 | 可配 GT 、 AT 、 ST 系列单双作用气动执行机构 | ||||||||
控制方式 | 开关两位控制、 4 ~ 20mA 模拟量信号控制 |
执行器型号 | GT 、 AT 、 AR 、 AW 系列单双作用气动执行器 |
供气压力 | 0.4 ~ 0.7MPa |
气源接口 | G1/4" 、 G1/8" 、 G3/8" 、 G1/2" |
环境温度 | -30 ~ +70℃ |
作用形式 | 单作用执行机构:气关式 (B)-- 失气时阀位开 (FO) ;气开式 (K)-- 失气时阀位关 (FC) 双作用执行机构:气关式 (B)-- 失气时阀位保持 (FL) ;气开式 (K)-- 失气时阀位保持 (FL) |

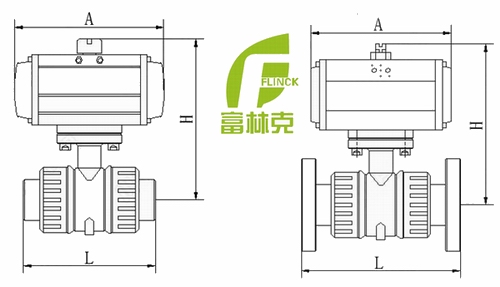

气动塑料球阀结构图
公称通径 DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
内螺纹尺寸 G" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
A | 115 | 165 | 65 | 165 | 180 | 180 | 230 | 230 |
L | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
H | 140 | 140 | 165 | 165 | 250 | 250 | 280 | 280 |
重量 (Kg) | 5.6 | 5.7 | 5.8 | 6 | 6.3 | 6.5 | 7.3 | 7.8 |
