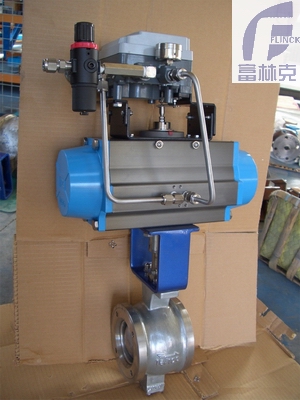

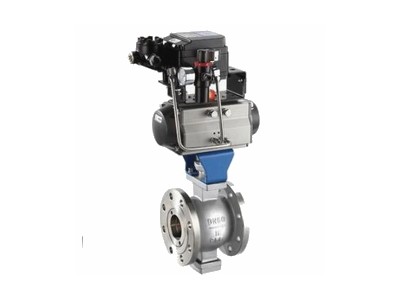

富林克VQ647F气动V型球阀，是有气动执行器和V型球阀阀体组成，V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，球芯的V型缺口与阀座做比例流量调节，并且密封面紧密配合，V型口具有强大切断介质、杂质的功能，避免阀门卡死现象发生，并具有自洁功能。
特点：
1.流体切断和流通。
2.密封性可靠，流通性能好，流阻小，装卸方便。
3.采用直连方式，具有连线简单，结构紧凑，动作稳定。
应用领域:
气动V型球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动V型球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
| 设计与制造 | GB12237-89 、 API608 、 API 6D 、 JPI 7S-48 、 BS5351 、 DIN3357 |
| 法兰尺寸 | JB/T74 ～ 90 、 GB9112 ～ 9131 、 HGJ44 ～ 76 、 SH3406 、 ANSI B16.5 、 JIS B2212 ～ 2214 、 DIN2543 |
| 结构长度 | GB12221-89 、 ANSI B16.10 、 JIS B2002 、 NF E29-305 、 DIN3202 |
| 检验与试验 | JB/T 9092 、 API 598 、 GB/T13927 |
| 试验标准 | 公称压力（ Mpa ） | 压力级（ class ） | JIS(Mpa) | |||||||
| 试验压力 (Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5 ～ 0.7 | |||||||||
| 零件名称 | 材料名称 | |||
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+ 氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯 (PTFE) 、增强聚四氟乙烯 (PPL) 、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
| 公称通径 DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 额定流量系数 Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公称压力 | PN1.6 、 2.5 、 4.0 、 6.4MPa | |||||||||||||
| 强度试验 | 2.4 ～ 9.6MPa | |||||||||||||
| 密封试验 | 1.76 ～ 7.0MPa | |||||||||||||
| 流量特性 | 近似等百分比、直线特性 | |||||||||||||
| 阀板转角（度） | 0° ～至 90° （可调） | |||||||||||||
| 允许泄漏量等级 | 软密封：零泄露 硬密封： ≤ 额定 Cv×0.001% | 软密封： VI 微气泡级，金属密封： ≤ 额定 CV×0.065% | ||||||||||||
| 动作时间（ S/90 度） | 8.5 ～ 30 | 36 ～ 60 | ||||||||||||
| 可调节比 | 250:1 | 300:1 | ||||||||||||
| 配置执行机构 | 可配 GT 、 AT 、 AR 、 AW 系列单双作用气动执行器 | |||||||||||||
| 控制方式 | 开关两位控制、 4-20mA 模拟量控制 | |||||||||||||
| 执行器型号 | GT 、 AT 、 AR 、 AW 系列单双作用气动执行器 |
| 供气压力 | 0.4 ～ 0.7MPa |
| 气源接口 | G1/4" 、 G1/8" 、 G3/8" 、 G1/2" |
| 环境温度 | -30 ～ +70℃ |
| 作用形式 | 单作用执行机构：气关式 (B)-- 失气时阀位开 (FO) ；气开式 (K)-- 失气时阀位关 (FC) 双作用执行机构：气关式 (B)-- 失气时阀位保持 (FL) ；气开式 (K)-- 失气时阀位保持 (FL) |
气动V型球阀结构图
| 公称通径 DN | L | L1 | -H | H1 | D | D1 | D2 | D3 | C | f | n-Φd |
| 25 | 62 | 159 | 260 | 87 | 115 | 85 | 65 | 38 | 16 | 2 | 4-Φ14 |
| 32 | 105 | 159 | 267 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 |
| 40 | 114 | 211 | 292 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 |
| 50 | 124 | 248 | 292 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 |
| 65 | 145 | 269 | 327 | 112 | 185 | 145 | 118 | 75 | 20 | 3 | 4-Φ18 |
| 80 | 165 | 315 | 359 | 112 | 200 | 160 | 132 | 94 | 20 | 3 | 8-Φ18 |
| 100 | 194 | 345 | 359 | 122 | 220 | 180 | 156 | 110 | 22 | 3 | 8-Φ18 |
| 125 | 213 | 409 | 399 | 142 | 250 | 210 | 184 | 135 | 22 | 3 | 8-Φ18 |
| 150 | 229 | 438 | 461 | 165 | 285 | 240 | 211 | 165 | 24 | 3 | 8-Φ22 |
| 200 | 243 | 550 | 509 | 195 | 340 | 295 | 266 | 210 | 24 | 3 | 12-Φ22 |
| 250 | 297 | 633 | 603 | 237 | 405 | 355 | 319 | 260 | 26 | 3 | 12-Φ26 |
| 300 | 334 | 730 | 790 | 287 | 460 | 410 | 370 | 310 | 284 | 4 | 12-Φ26 |
| 350 | 414 | 1180 | 828 | 338 | 520 | 470 | 429 | 360 | 30 | 4 | 16-Φ26 |
