液氨液位计
发电厂脱硝用液氨储罐进出液频繁。原储罐上安装的差压式液位变送器与磁翻板液位计的液位数据波动频繁,误差很大,无法对罐内液氨的液位进行有效控制,存在严重的安全隐患,为确保液氨储存、使用的安全,消除安全隐患,所以必须选取的液位计,候选液位计有雷达物位计、外贴式超声波液位计。
由于差压式液位变送器、磁翻板液位计、雷达物位计测量不稳定,为保证准确测量液氨,考虑使用其他液位仪表的时候,应符合以下几点。
1.液氨储存罐区为防爆区域,尽可能不动火安装。
2.液氨储罐内有存有液氨,置换过程慢、费时费力。尽可能不影响车间正常生产。
3.液氨罐属于三类压力容器,改造手续复杂严格,尽可能不改变罐体原有结构。
4.精度高、可满足连锁要求。测量误差不得大于±0.5%。
选择雷达物位计的时候,由于现场的工况涉及到开孔电焊,所以这时候雷达物位计就不合适了。非接触式液位测量的外贴式超声波液位计就为。

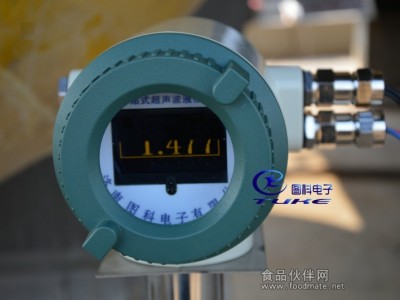

图科电子TK-LW智能型电厂脱硝液氨液位计
1.液氨的简介:
液氨,作为国家指定的重大危险源之一,常态下,氨气为无色气体,有刺激性恶臭,容被液化,在升温或降低压力时,液氨可急剧蒸发,并吸收大量的热。在工业领域也有大量的应用。但是随着液氨使用的广泛,部分企业对于液氨的管理不到位,很容易造成泄漏事故。液氨泄漏后,极易造成人员中毒,如果空气中氨的质量浓度超过它的爆炸下限,遇火源还会发生火灾爆炸事故,造成人员伤亡和设备、建筑的破坏。2.应对方案液氨罐区由于介质的危险性,合理地选择仪表、实时的监视预警、正确的工艺、事故的预防预案是安全控制的核心。针对液氨的存储和泄露而可能产生中毒、火灾甚至爆炸的可能性,用户应从以下几个方面来防止液氨的泄漏和泄漏后如何处理。1)仪表的选择为液氨存储选择适合的监控仪表,是保证安全生产的前提。液氨罐区主要的仪表包括液位、温度、压力、有毒(可燃)气体报警仪等。 液氨是一种高度危险的化学物质,液位计的准确好用是保证储罐安全运行的主要安全附件,而液氨罐为安全,采用开口最少化原则,以保证罐整体强度。为保证液位能安全监控且不要对原有液氨储罐进行开孔,因此,这部分罐区液位监控,建议用户选用外贴式超声波液位计。该液位计区别于普通的液位计,无需在罐体上面开孔,采用磁吸式探头附着在金属罐壁的外侧,通过外贴式超声波原理就可以监测出罐体的实时液位,安全可靠,接触介质。由于液氨特性,建议液氨存储不要超过容量的85%,液位计作为罐的液位测量,实时监测液位的变化情况,按照现场工艺情况设置上限、下限的报警点,当液位达到或超过报警,立刻通知操作人员及时处理。1.电厂脱硝液氨液位计概述
图科电子TK-LW液氨液位计,是我公司研发的一项新技术、新产品,液位测量采用了传感器外贴、与被测液体非接触式测量方式,实现真正意义上的完全隔离测量。液氨液位计,可在罐外连续测量液位,对罐体不开孔、不动火、实现不停产安装。特别适合密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量。仪表采用防爆设计,在防爆场合得到广泛应用。
2.电厂脱硝液氨液位计工作原理
TK-LW液氨液位计采用了声呐(超声波)的回波测距原理,结合公司的多项数字信号处理、模式识别、数据库处理等专有技术,克服了储罐壁及外部干扰的影响;同时液氨液位计还可以进行自动参数校准,使仪表不受介质温度和成分变化的影响,确保液位计高精度的非接触式测量罐内液位。仪表以我公司的超声波处理技术为核心,实现了超高速的数字信号处理功能,实现高精度液位测量,同时仪表可输出4~20mA 标准信号将测量结果输出至DCS自动化控制系统。 测量敏感元件外贴 非接触式测量:最理想的液位测量方式 适用面很广:可用于有剧毒的、强腐蚀性等各种复杂工况;以及易燃易爆的危险场合 安装可不停产、不清罐、不动火、不影响生产 自动诊断功能 一键恢复功能 红外在线调试功能 稳定可靠,无可动件,寿命长 精度高,实时自动校准,保持仪表的测量精度 探头制造技术 精度高、反应灵敏 工作可靠、寿命长 优化的核心算法 适应性广(适用于各种罐型、罐径、材质) 仪表调试简单 抗干扰能力强
4.电厂脱硝液氨液位计技术参数
精 度 | 1‰~1%(可选) | 显示屏 | OLED |
迁 移 量 | 10m | 显示位数 | 5位半 |
量 程 | 30m(可选) | 重复性 | 1mm |
供电电压 | 24V DC ±15% | 电源容量 | 10W |
接线形式 | 四线制 | 输出信号 | 4~20mA |
负 载 | <750Ω | 湿 度 | 15%~RH |
环境温度 | -40℃~+60℃ | 探头使用温度 | -40℃~+200℃ |
通讯接口 | RS-485、HART | 调试接口 | 红外 |
外壳材质 | 铸铝 | 防爆标志 | ExdIICT6Gb |
电气接口 | M20×1.5mm(可选) | 可测壁厚 | ≤70mm |
防护等级 | IP65 | 介质要求 | 粘度<30mPa·S |
备注:温度低于-20℃时,建议给主机增加保温措施 |
5.液氨液位计安装及接线
6.1液氨液位计仪表主机安装示意图
6.2液氨液位计安装位置示意图
6.2.1卧罐安装示意图
6.2.2液氨液位计球罐安装示意图
6.3液氨液位计超声波探头安装要求
6.3.1液氨液位计对容器的要求 将容器底部选好的安装位置处理平整、光洁;打磨处理过的容器壁应喷上防锈漆,避免探头与容器壁接触处生锈影响测量; 安装时给探头感应面及安装面涂上耦合剂(真空硅脂),以保证超声波信号传播良好; 容器壁上的安装面尺寸应不小于Ф150mm,表面粗糙度应达到1.6;
6.3.2液氨液位计对探头安装位置的要求
避开下部进液口,以避免进液剧烈流动对测量产生影响; 避开上部进液口位置,以避免进液冲击使液面剧烈波动影响测量; 避开出液口或排污口,如不满足条件,则应有措施保证定期清除罐底沉积物; 探头所安装的正前方应无搅拌装置或盘管等遮挡物;7.液氨液位计订货选型
TK-LW- | □ | □ | □ | □ | □ | □ | |
S | 四线制 | ||||||
L | 两线制 | ||||||
A | (4-20)mA | ||||||
B | HART通讯 | ||||||
C | Modbus通讯 | ||||||
D | 工业以太网 | ||||||
D | 低温(-50℃~+50℃) | ||||||
C | 常温(-20℃~+70℃) | ||||||
G | 高温(0℃~+250℃) | ||||||
A | 卧罐 | ||||||
B | 球罐 | ||||||
C | 立罐 | ||||||
A | 标准型 | ||||||
B | 自校准型 | ||||||
A | 普通型 | ||||||
B | 防爆型 |
电厂液氨液位计现场实图
