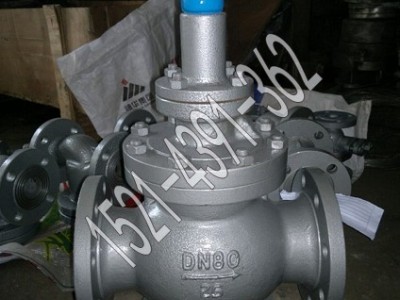

【产品名称:Y43H-16C铸钢先导活塞式蒸汽减压阀,Y43H-25C铸钢法兰蒸汽减压阀,Y43W-16P正304不锈钢先导活塞式蒸汽减压阀、斯派莎克蒸汽减压阀】【产品型号:Y43H、Y43Y】【产品压力:1.6-10MPa】【产品材质:铸铁、铸钢、不锈钢】一、 Y43H先导活塞式蒸汽减压阀产品概述: Y43H先导活塞蒸汽减压阀由主阀和导阀两部分组成。先导活塞蒸汽减压阀主阀主要由阀座、阀盘、活塞、缸套、弹簧等零件组成。先导活塞蒸汽减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。二、 Y43H先导活塞式蒸汽减压阀技术参数:气体减压阀技术参数:适用介质:空气、煤气、天然气、氮气、液化气、氨气、氧气等级工作温度在-10°C.---80/150°C.之间Y43H-16先导活塞式蒸汽减压阀调压范围:
公称压力 (Mpa) | 试验压力(Mpa) | 压力调节范围(Mpa) |
强度 | 密封 | 进口压力 | 出口压力 |
1.6 | 2.4 | 1.76 | 0.3-1.6 | 0.06-1 |
Y43H-25先导活塞式蒸汽减压阀调压范围:
公称压力 (Mpa) | 试验压力(Mpa) | 压力调节范围(Mpa) |
强度 | 密封 | 进口压力 | 出口压力 |
2.5 | 3.75 | 2.75 | 2.5 | 0.1-1.6 |
2.3 |
1.8 |
Y43H-40先导活塞式蒸汽减压阀调压范围:
公称压力 (Mpa) | 试验压力(Mpa) | 压力调节范围(Mpa) |
强度 | 密封 | 进口压力 | 出口压力 |
4.0 | 6 | 4.0 | 4 | 0.2-2.5 |
3.3 |
2.8 |
Y43H-64先导活塞式蒸汽减压阀调压范围:
公称压力 (Mpa) | 试验压力(Mpa) | 压力调节范围(Mpa) |
强度 | 密封 | 进口压力 | 出口压力 |
6.4 | 9.6 | 6.4 | 6.4 | 0.3-4.0 |
5.2 |
2.9 | 0.3-2.5 |
Y43H-64先导活塞式蒸汽减压阀介质适用表:
介质 | 空气 | 氮气 | 天然气 | 液化气 | 蒸汽 | 水 | 油品 |
先导活塞式蒸汽减压阀 | △ | △ | △ | △ | ★ | △ | △ |
注:★——很适合、△——效果一般、×——不可用,*.壳体试验不包括膜片、顶盖。三、Y43H先导活塞蒸汽减压阀流量系数(Cv):
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
四、Y43H先导活塞蒸汽减压阀主要零件材料:
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 阀盘 | 2Cr13 |
缸套 | 2Cr13/铜合金 |
活塞 | 合金铸铁 |
导阀座 导阀杆 | 2Cr13 |
主阀弹簧 | 1Cr18Ni9Ti |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si12Mn |
五、Y43H先导活塞蒸汽减压阀外形尺寸(PN1.6-4.0)单位:mm
公称通径 DN | 外 形 尺 寸 |
L | H | Hl |
1.6/2.5MPa | 4.0MPa |
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 |
300 | 800 | 580 | 335 |
350 | 850 | 620 | 375 |
400 | 900 | 660 | 405 |
450 | 900 | 730 | 455 |
500 | 950 | 750 | 465 |
六、Y43H先导活塞蒸汽减压阀外形尺寸(PN6.4-16.0) 单位:mm
公称通径 DN | 外 形 尺 寸 |
L | H | Hl |
6.4MPa | 10.0/16.0MPa |
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 |
125 | 450 | 415 | 215 |
150 | 500 | 430 | 225 |
200 | 550 | 495 | 260 |
250 | 650 | 545 | 310 |
300 | 800 | 600 | 355 |
350 | 850 | 640 | 395 |
400 | 900 | 690 | 435 |
500 | 950 | | 780 | 495 |
七、Y43H先导活塞式蒸汽减压阀安装与使用:1、安装蒸汽减压阀之前必须对管路系统进地冲洗清理,以防焊渣、氧化皮等脏物流入阀内,影响阀门正常工作。2、蒸汽减压阀应安装在便于操作和维修的地方,并且必须直立安装在水平管路上(见安装示意图)应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿装反3、蒸汽减压阀在安装使用时,应先把旁通管路上的截止阀打开,排除管路中的冷凝水和汽水混合物,以防减压阀开启时产生水击现象损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧螺母锁紧,拧上防护罩。4、蒸汽减压阀前应安装过滤器,以防止介质中的杂质进入减压阀,影响其性能。5、安装的减压阀前后应有一段直管,阀前直管长度约为600毫米,阀后直管长度约为1000毫米。1减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.2长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈.八、沪达阀门订货说明: 1、①产品名称与型号②产品公称通径③额定流量系数④产品公称压力⑤使用介质⑥产品连接方式⑦进口压力⑧是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。 3、若已经由设计单位选定的型号,请按型号直接向我公司(上海沪达阀门有限公司)销售部订购。 4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门专家为您审核把关。欢迎选购订做!
