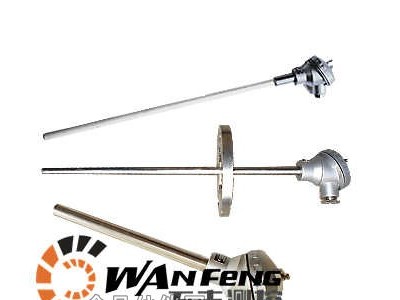

工业用装配式热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～500℃范围内的液体、蒸汽和气体介质以及固体表面温度。
特点：
★ 压簧式感温元件，抗振性能好.
★ 毋须补偿导线，节省费用
★ 机械强度高，耐压性能好
★ 测量精度高
★ 进口薄膜电阻元件，性能可靠稳定
工作原理：
适用热电阻是利用物质在温度变化时，其电阻值随着温度变化而发生变化。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
主要技术参数：
产品执行标准
IEC751
JB/T8622 - 1997
JB/T8623 – 1997
常温绝缘的电阻
适用热电阻在环境温度为15~35℃，相对湿度不大于80%，试验电压为10~100V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m
测量范围及允差
| 分度号 | 0℃时的公称电阻R（℃）值Ω | 电阻比 W（100℃） | 测温范围、允差 | |
| 测温范围℃ | 允差 | |||
| Pt10 | 10 | 1.3850 | 陶瓷元件-200～600 玻璃元件-200～500 云母元件-200～420 | A级 ±(0.15+0.002|t|) B级 ±(0.30+0.005|t|) |
| Pt100 | 100 | |||
| Cu50 | 50 | 1.428 | -50～+100 | ±(0.30+0.006|t|) |
| Cu100 | 100 | |||
| 注：t为感温元件实测温度值。 | ||||
装配热电阻型号及规格：
1 2 3 4 5 6 7 8 9 10 11 12
W Z □ □－□ □ □ □－□ □ □－□ □ □
| 型号 | 代码 | 说明 | |
| WZ□ | 装配热电阻 | ||
| 1热电阻品种 | C | 铜热电阻 | |
| P | 铂热电阻 | ||
| 2热电阻元件支数 | 无 | 单支式 | |
| 2 | 双支式（不适用于铜热电阻） | ||
| 3安装固定装置 | 1 | 无固定装置 | |
| 2 | 固定螺纹 | ||
| 3 | 活动法兰（不适用于隔爆型） | ||
| 4 | 固定法兰 | ||
| 5 | 活动管接头式 | ||
| 6 | 锥形固定螺纹 | ||
| 7 | 直形管接头式 | ||
| 8 | 固定螺纹管接头式 | ||
| 9 | 活动螺纹管接头式 | ||
| 4接线盒形式 | 2 | 防溅式 | |
| 3 | 防水式 | ||
| X | 非统设：插座式，小接线盒式 | ||
| 5保护管外径（mm） | 0 | 铂热电阻为￠16，铜热电阻为￠12 | |
| 1 | 铂热电阻为￠12（不适用于铜热电阻） | ||
| 2 | 非统设：各种规格保护管 | ||
| 6内芯结构 | 无 | 云母骨架结构 | |
| K | 铠装型结构 | ||
| 7允差等级 | A | A级允差±(0.15+0.002|t|)（不适用于铜热电阻） | |
| B | B级允差±(0.30+0.005|t|)（不适用于铜热电阻） | ||
| C | 铜电阻允差±(0.30+0.006|t|)（不适用于铂热电阻） | ||
| 8测量端型式 | 2 | 二线制 | |
| 3 | 三线制 | ||
| 9分度号 | Pt10 | 铂热电阻 | |
| Pt100 | 铂热电阻 | ||
| Cu50 | 铜热电阻 | ||
| Cu100 | 铜热电阻 | ||
| 10总长L | (mm) | ||
| 11插入长度/ | (mm) | ||
| 12保护管材质 | B | 1Cr18Ni9Ti | |
| A | 碳钢：20 | ||
| G | 0Gr18Ni12M02Ti | ||
| F | H62（不适用于铂热电阻） | ||
