烟草库房行业环境综合智能化监控系统
北京盛世宏博科技有限公司

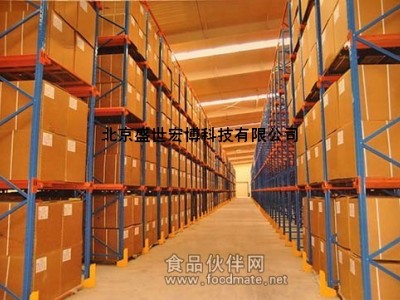

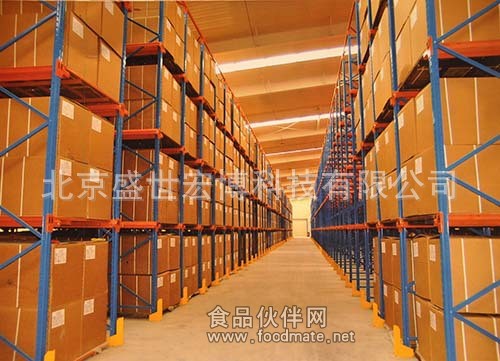

主要测量参数:烟草库房内的温度、湿度、粉尘、噪音、烟丝水分等 ,主要监测领域:成品库、醇化库、发酵库、储丝房等
主要实现功能:集中统一监控环境监测数据
目 录
章、概述 4
1.1、概述 4
1.2、温湿度对烟草行业的影响 4
第二章、方案设计 5
2.1简述 5
2.2烟草厂房温湿度监测监控系统设计依据 5
2. 3、附表1:烟草库房温湿度要求 6
第三章、方案设计的原则 7
第四章、烟草库房环境安全管理系统及子系统介绍 9
1.烟草库房温度测量系统 9
2.烟草库房湿度测量系统 10
3.烟草库房温湿度测量系统 10
4.烟草库房温湿度消毒净化系统 10
5.烟草库房防盗报警系统 10
6.烟草库房灯光控制管理系统 10
7.烟草库房视频监控系统 10
8.烟草库房漏水报警系统 10
9.烟草库房短信报警系统 10
10.烟草库房声光报警系统 10
11.烟草库房LED大屏液晶显示系统 10
12.烟草库房除湿机联动控制系统 11
13.烟草库房加湿机联动控制系统 11
14.烟草库房加湿除湿一体机联动控制系统 11
15.烟草库房加湿除湿消毒净化一体机联动控制系统 11
16.烟草库房壁挂式空调控制系统 11
17.烟草库房立式空调控制系统 11
18.烟草库房中央空调联动控制系统 11
19.烟草库房有毒气体在线监测系统 11
20.其他物联网环境监控系统(根据客户需求量身定做) 11
第五章、系统详细介绍 11
5.1.简单的温湿度监控 12
5.2.简单的温湿度监控+壁挂式空调联动控制温度系统 14
5.3.立式冷暖型空调联动控制系统 16
5.4.中央空调的温度联动控制系统 18
5.5.对于烟草库房除湿机的联动控制 19
5.6.烟草库房湿度调节之加湿机的控制 21
5.7.烟草室温湿度调控之加湿除湿一体机联动控制 21
第六章、系统主要组成 23
6.1烟草库房中央控制系统 23
6.2烟草库房空气控制系统 24
第七章、系统拓展示意图 25
第八章、主要用到的产品详细介绍 26
第九章、宏物联HB-V3.1软件说明 42
第十章、软件登录界面 43
10.1.登陆界面 44
10.2、主界面 44
10.3.历史曲线 45
10.4.实时曲线图 47
10.5各个报警点信息 49
10.6.参数设置(温湿度上下限) 50
10.7系统管理(权限设置等) 51
10.8.帮助中心及Excel数据报表 52
第十一章、相关现场施工图片展示 54
第十二章、部分工程案例 66
章、概述1.1、概述
卷烟行业的温湿度调控系统不仅用于保证生产工艺要求的车间温湿度.同时,也要保证工人的劳动环境舒适,因此,卷烟厂车间空气品质是一个不容忽视 的问题.
就卷烟行业而言,从制丝工序直至卷包,对在制品的水份和温度要求都很高,而影响这两项指标的因素除加工工序的设备及工艺参数外,还有一个重要的因素就是加工过程所处的环境.如制丝线的储丝工序就需将刚加工出的烟丝进行一段时间的储存,而在这一段时间内,要保证烟丝质量和为下道工序创造良好的加工条件,就必须将烟丝储存环境的温度、湿度(除湿器)控制在一个适当的范围.又如在卷烟的卷接和包装工序,卷接和包装设备对环境的要求也特别高,卷烟所用的盘纸、水松纸,乳胶等辅料在温湿度不适应时,会产生脆化断裂或变形,加之烟丝由制丝车间经风力输送系统输送到卷包车间,在卷制过程中也需要继续保持烟丝的水份.再则,从人机工程学原则出发,为操作工人提供一个舒适有利的工作环境也是提高工作质量和产品质量的一个关键点.
根据科学的数据证实,大多数的大多数蛀虫和霉菌的生存温度在10摄氏度以上,低于这个温度,害虫即丧失活动能力和和停止繁殖,而相对湿度在65%以下,多数霉菌就无法正常发育。因此,有条件的烟草库房/厂房温度宜控制在18℃相对湿度应控制在50%--65%之间,这样可以抑制害虫、霉菌的生长繁殖,有利于烟草的保养。
第二章、方案设计2.1简述在本方案中,我们采用宏物联HB-TH110A数字式温湿度探测器来完成每个烟草室内的温度和湿度测量,并能过RS485总线将多点温湿度数据传输到中央监测中心,通过配套的“宏物联烟草馆温湿度监测软件V3.2”完成烟草馆的温湿度进行监测;
通过HB-TH110A温湿度探测器采集过来温湿度给盛世宏博智能管理主机,管理主机通过系统软件来对采集过来的数据进行分析和处理。
2.2烟草厂房温湿度监测监控系统设计依据★★★★★《建筑设计规范》
★★★★★《JJG874-2007温度指示控制仪》
★★★★★《GB50198-94计算机系统安全准则》
★★★★★《GBJ93-86自动化仪表选型规定》
★★★★★《GB 50054-95低压配电设计规范》
★★★★★《JB/T5243-91工业控制计算机系统验收大纲》
★★★★★《HG20507-92工业自动化仪表工程施工及验收规范》
★★★★★《GB 50194-93建设工程施工现场供用电安全规范》
2. 3、附表1:烟草库房温湿度要求表1 制丝车间
季节 环境 温度 相对湿度 小新风比
夏季 贮丝房 24±2℃ 60±5% 70%
冬季 贮丝房 24±2℃ 60±5% 15%
表2 卷包车间
季节 环境 温度 相对湿度 小新风比
夏季 卷包车间 24±2℃ 60±5% 70%
冬季 卷包车间 21±2℃ 60±5% 15%
第三章、方案设计的原则本设计方案具备数字化、网络化、智能化、一体化的典型特征,采用代表行业发展趋势、或国内通行的先进技术。根据国家相关法律法规安全保护措施的要求,烟草库房智能化管理系统实现了烟草库房的智能化管理,系统以中央控制系统为中心,综合、集中了烟草安全保护及管理措施的要求,对库房烟草进行、立体化集中统一保护、管理,实现了烟草安全保护工作的网络化、智能化、人性化、科学化。
??????????成熟性
本方案涉及的各系统以实用为原则,采用成熟的并且经过实际验证的先进技术和产品。
??????????开放性
本方案涉及的各系统采用开放的技术标准和标准的通讯协议,避免在系统互联时产生障碍。
??????????标准化
本方案涉及的各系统的系统设计、系统性能等符合中国的有关标准化的要求。
??????????可扩展性
本方案涉及的各系统的设计采用模块化设计,预留并开放多个功能控制模块,各系统投入运行后,允许用户根据工作要求,在有限范围内方便的增加/减少系统功能及控制模块,为系统的升级提供便利,限度的保护客户投资的保值增值。
??????????安全性
本方案涉及的各系统完全满足系统运行的安全、系统使用中的人身安全以及系统信息传递安全等安全性要求。
??????????可靠性
本方案项目各子系统间,RS485总线、网络通讯必须具有高可靠性,决不能出现单点故障。要对整个系统的库房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上,采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高控制系统的安全可靠性。
??????????高效、系统易用、互操作性
本方案系统的基础平台成熟稳定可靠,能够提供不间断的服务,所选用的产品均具有很强的稳定性、差错处理能力和抗干扰能力。
??????????经济性
在实现先进性、可靠性的前提下,本方案系统的配置设计以性能和价格的优化为目标,本系统设置除考虑建设时的一次性投资外,还充分考虑系统运行的运行成本,并使之达到经济化。
??????????可管理性
本方案设计的整个网络系统的设备和服务器的安全性、数据流量、性能等得到很好的监视和控制,并可以进行远程管理和故障诊断。
第四章、烟草库房环境安全管理系统及子系统介绍烟草库库房环境安全管理系统主要分为以下几个子系统:
1.烟草库房温度测量系统 2.烟草库房湿度测量系统3.烟草库房温湿度测量系统4.烟草库房温湿度消毒净化系统5.烟草库房防盗报警系统6.烟草库房灯光控制管理系统7.烟草库房视频监控系统8.烟草库房漏水报警系统9.烟草库房短信报警系统10.烟草库房声光报警系统11.烟草库房LED大屏液晶显示系统12.烟草库房除湿机联动控制系统13.烟草库房加湿机联动控制系统14.烟草库房加湿除湿一体机联动控制系统15.烟草库房加湿除湿消毒净化一体机联动控制系统16.烟草库房壁挂式空调控制系统17.烟草库房立式空调控制系统18.烟草库房中央空调联动控制系统19.烟草库房有毒气体在线监测系统20.其他物联网环境监控系统(根据客户需求量身定做)第五章、系统详细介绍此次主要详细介绍以下几个系统
5.1.简单的温湿度监控
5.2.简单的温湿度监控+空调联动控制系统
5.3.简单的温湿度监控+空调联动控制系统+除湿机联动控制
5.4.简单的温湿度监控+空调联动控制系统+除湿机联动控制+加湿机联动控制
5.5.简单的温湿度监控+空调联动控制系统+除湿机联动控制+加湿机联动控制+消毒机联动控制
5.6.简单的温湿度监控+空调联动控制系统+除湿机联动控制+加湿机联动控制+消毒机联动控制+空气净化机联动控制
5.7.简单的温湿度监控+空调联动控制系统+除湿机联动控制+加湿机联动控制+消毒机联动控制+空气净化机联动控制+干燥加湿消毒净化一体机联动控制
详细介绍
5.1.简单的温湿度监控主要组成部分:工控机/电脑+盛世宏博系统软件(HB-SOVT-V5.2)短信报警器(HB-TH011EM)声光报警装置(HB-TH-SG01)+温湿度探测器(HB-TH110A)+四芯屏蔽双绞线(4*0.75)+220VAC转24VDC电源(1.5-16A)+PVC穿线管(Ø10)+RS485通讯模块(SC-R)
烟草库房简单的温湿度监控系统如下
终端由温湿度传感器装在烟草库房里通过RS485总线将数据直接转化为数字信号传到计算机里——即可!
5.2.简单的温湿度监控+壁挂式空调联动控制温度系统
备注:通过盛世宏博订制的空调红外控制学习模块,模仿空调学习遥控控制远程进入到盛世宏博烟草馆温湿度系统当中,通过信号线将空调信号学习模块直接串联到一块接到电脑上即可远程控制空的开机和关系,加热和制冷,也可以根据温湿度传感器采集过来的温度数据值,设置库房内的温度上下限,来自动控制库房内的温度。
主要组成产品有:
空调红外学习控制模块,220VDC转24VDC电源,四芯屏蔽线,两芯屏蔽线+外加01(简单的温湿度监控系统)
5.3.立式冷暖型空调联动控制系统立式的空调和壁挂式的空调控制原理是一样的都是通过红外学习控制模块,模拟空调遥控器进行学习,进而都通过盛世宏博烟草库房温湿度监控管理软件来远程控制空调的开启和关闭,也可以根据温湿度传感器采集过来的数据设置成温度上下限自动调控库房内的温度。
主要组成产品有:
空调红外学习控制模块,220VDC转24VDC电源,四芯屏蔽线,两芯屏蔽线+外加01(简单的温湿度监控系统)
5.4.中央空调的温度联动控制系统
控制原理和壁挂式空调和立式空调基本是一样的,但是前提条件是次中央空调的每个出风口必须是有遥控控制器的,否则需要加以修改和订制才可以完成远程系统对中央空调的联动控制。
说明:
烟草室内的湿度基本上除湿的控制控制都是采取的除湿机来控制的,少数是通过排风机来通过通风来控制的,现在的除湿机是智能除湿机,控制除湿机可通过数字接口直接和智能型除湿机对接联动进行控制,但是大多数目前库房内用的除湿机还都是普通的除湿机,为此此次控制除湿机系统以传统的除湿机来讲;
每一台除湿机配置一个订制版的盛世宏博智能联动控制模块,每个模块通讯都是RS485通讯接口,输出信号为2路继电器信号(开关量信号),通过控制除湿机的电源来开启和关闭除湿机,也可以根据盛世宏博温湿度传感器采集过来的湿度来自动控制除湿机的开启和关闭。
5.6.烟草库房湿度调节之加湿机的控制
备注:加湿机的控制原理和除湿机一致!!(请参照除湿机的控制方案)
说明:
我公司生产定制的一体机可直接输出数字信号可直接与电脑通讯联动控制,对于不是数字型智能加湿除湿一体机的可通过继电器控制模块远程联动控制。参照加湿机和除湿机的联动控制。
第六章、系统主要组成6.1烟草库房中央控制系统a、 中心服务器(含显示屏)
b、 智能管理主机(二次服务器)
c、 安全供电电源(220VAC-24VDC-12VDC)
d、 综合智能控制器
e、 中央控制操作台
f、 光隔RS485集线器
g、 光隔RS-485-232转换器
h、 短信报警器
i、 声光报警器
j、 LED显示屏
k、 UPS不间断供电电源
l、 三相电源检测器
m、 打印机
6.2烟草库房空气控制系统n、 智能温度湿度探测器
o、 安全供电电源(220VAC-24VDC-12VDC)
p、 光隔RS485信号中继器
q、 干燥加湿净化一体机
r、 空调
s、 智能空调控制器
t、 智能一体机控制器
u、 光照探测器
v、 漏水探测器
w、 红外防盗系统
x、 视频监控系统
y、 二氧化碳传感器
z、 臭氧传感器
aa、 PM2.5传感器
ab、 有毒气体检测器
ac、 进水管
ad、 排水管
ae、 线材辅料
第七章、系统拓展示意图
系统采用HB-V系列专业工业组态监测软件,软件方便操作,可同时对上千路的各种参数同时进行采集处理。期稳定的运行提供了保证,是一款功能丰富、性能稳定的温湿度监测软件。
软件主要功能介绍:
即装即用:软件安装方便,直接点击“Setup.exe”运行完成安装,无需其它设置,即可使用,真正的即装即用。
多种界面:具有实时数显、实时曲线、历史曲线、数据报表、组态报表等多种数据显示方式。
组态灵活:画面、文字及曲线根据测量需要,灵活组态,画面具体生动。
数据存储:数据自动存储、数据导出(另存)Excel、TXT等格式。
数据打印:支持报表打印、历史曲线打印及在Excel里打印。
数据查询:通过输入查询时间,即可查询所需被测点对应时间内的数据记录和曲线记录。
监测报警:当监测数值达到报警条件时,以改变相应数据颜色并闪烁方式发出警报。同时通过声卡音箱输出报警声音。
稳定准确:软件运行稳定,抗干扰能力强,数据采集准确度高,满足高标准数据监测要求。
