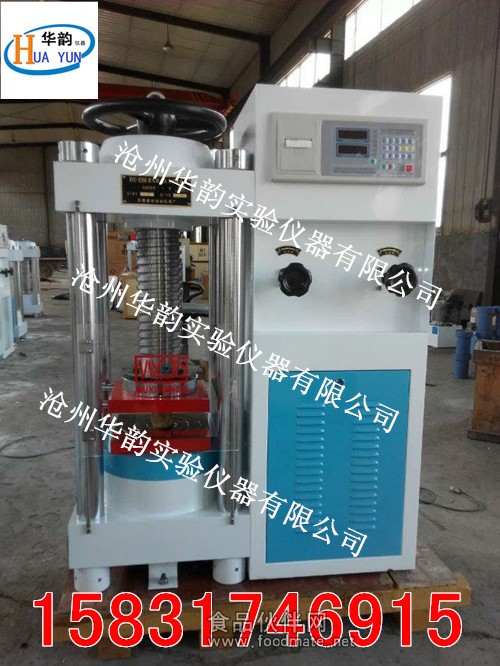

一、DYE-2000型电液式混凝土压力试验机产品简介：
DYE-2000型电液式混凝土试块压力机是（沧州华韵实验仪器有限公司 0317-4405653 15831746915 ）自行研发生产的新一代产品，主要用于试验混凝土、砖、石、水泥、耐火砖等建筑材料的抗压强度。本压力机是利用液压传动，使试件所受压力在测力计的显示屏上直接读出，简单快捷。具有结构紧凑，操作方便，测力精度高等特点，是建筑、建材、公路、桥梁、矿山、大学等工程建筑单位的必备产品。
二、DYE-2000型电液式混凝土压力试验机主要技术参数：
1、试验力：2000kN
2、液压泵额定压力：40MPa
3、示值相对误差：±1%
4、承压板尺寸：250×220mm
5、承压板间净距：320mm
6、活塞行程：50mm
7、测力范围：0-200kN
8、测力值分辨率：0-1000kN 0.01kN
1000-2000kN 0.1kN
9、外形尺寸(长×宽×高）：890×370×1160mm
10、净重：710kg
11、装箱尺寸：1080×580×1360mm
三、DYE-2000型电液式混凝土压力试验机主要结构及主要功能：
（一）结构：
DYE-2000型电液式混凝土压力试验机主要由以下三个部分组成：
1、压力机机体部分（见下图图一）
机架3为球墨铸铁的结实机架，机架上部装有螺母4、连接丝杆2，在丝杆末端有凸球座5及上承压板6，在试件受压时可以自动调整上承压板与试件受压面的接触吻合。根据试件大小，可以转动手轮1，调节丝杆至适当高度。
下承压板表面刻有定位线，便于试件放置于中心位置。下承压板7放于活塞8上，在下承压板下面装有防尘罩10，防止碎屑和杂物落入油缸11里面。当活塞受到油压上升时，推动下承压板向上顶压试件。
油缸11座落在机架的下部，在油缸的内壁上部嵌有复合密封圈9，防止在高压时活塞和油缸间的油液溢出，油液溢损极微。油缸后方左上侧有一溢油管，直接让油缸上面的溢油流回油箱，因此可以保持机器四周的洁净。
若作混凝土抗压试验时，建议用户可自制一斜斗，向后侧倾斜，以便清除碎块，为防止试件经常推移而磨损下承压板，建议可自制适合试件大小的垫板，但需热处理（硬度HRC55以上），用久磨蚀后，便于更换。

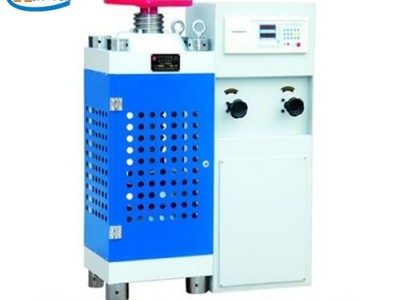

图一DYE-2000型电液式混凝土压力试验机外形图
2、液压控制系统
本压力试验机系统包括电动机及高压油泵、送油阀、回油阀、油箱等。油泵及电动机14通过联轴器相连，座于油箱13上，高压油直接进入送油阀16。当送油阀关闭时，油直接流回油箱，当送油阀打开，回油阀15关闭时，高压油进入油缸，并传至传感器，传感器将信号传至测力仪18。
3、测力系统
本压力试验机系统由液压传感器、信号放大转换器、数据处理、打印机及控制操作面板、传动加载机构等组成。
前面板布置图：
后面板布置图：
（二）主要功能：
本压力试验机能实现试验过程自动控制。自动锁定破型峰值，能打印试验结果，试验过程中能随时终止试验。能自动保存试验数据，掉电也可保存，共可以保存3000组数据（一组数据可为单块数据或3个数据），并能对保存的数据进行查询和打印。试验数据可靠，操作方便。
压力显示：五位数码显示压力kN（千牛顿）。试验过程中随压力实时显示，试验结束后破型峰值保持显示
加荷速度显示：四位数码显示加载速率kN/s（千牛顿/秒）
加载过程中，根据GB/T50081-2002的规则，对不同试件应控制的加荷速率的范围如下：
横截面积为100×100mm2的抗压试块 ：强度＜C30时为3.0~5.0kN/s
强度≥C30并＜C60时为5.0~8.0kN/s
强度≥C60时为8.0~10.0kN/s
横截面积为150×150mm2的抗压试块 ：强度＜C30时为6.75~11.25kN/s
强度≥C30并＜C60时为11.25~18.00kN/s
强度≥C60时为18.00~22.50kN/s
横截面积为200×200mm2的抗压试块 ：强度＜C30时为12.0~20.0kN/s
强度≥C30并＜C60时为20.0~32.0kN/s
强度≥C60时为32.0~40.0kN/s
终止试验：试验过程中如果发现该次试验有问题可以按“停止”键取消试验，重新放入试件操作直至试件破裂。
打印内容：年、月、日、编号、峰值压力、峰值压强（可为单块或3块）、进行试验判据和结果。
数据存储：本压力试验机系统内存储的数据断电后仍然能够保留，恢复通电后能调取原存数据打印报告。本系统存储量是3000个测试单元，当你保存第3001个数据时，前面1500个数据被清除，其余的数据依然有效。，第1501到3000个数据自动移至前面1500个数据处，第3001个数据保存在第1501个。在做第3001个数据试验前，应将前面的1500个数据进行保存。若使用通讯软件还可以与微机通讯，将压力试验机内数据存档备查或通过连网由管理中心集中存储，以便质量监督微机化管理。本压力试验机系统数据表采用Microsoft Access软件，适用于远程的SQL server数据库进行数据的上传。通讯软件的使用详见随机附带的通讯协议光盘里的使用说明。
三、DYE-2000型电液式混凝土压力试验机的安装及调试：
1、安装
将压力试验机拆箱后，机体上有一个用尼龙塞盖上的吊装螺纹孔，掀开尼龙塞，将随机带的一只M20的吊装螺钉旋进螺纹孔，用起吊机械吊至预置的地方。（搬运时，注意机器突出部分）为了操作方便，机器应放置在预制720mmx600mm高出地面300mm的水泥基础上（见图二）。机器调至水平安装后，应用干净和浸过煤油的棉纱，擦净机器上加工表面所涂的防锈剂，然后表面擦干净并涂薄薄一层机械油。
2、调试
本调试内容仅包括操作前的准备工作，其它内容详见注意事项一节。
（1）注油
用螺丝刀拧开后盖板上固定螺钉并取下后盖板，向油箱盖板上φ40mm孔位置注入适量液压油；
注油量以达到油标中部位置为宜；
注油完毕后盖上后盖板。
注意：
当环境温度为15±5℃时，用GB443-84N68机械油
当环境温度为25±5℃时，用GB443-84N100机械油
（2）电气联接（见下图图三）
把随机电源插头插在相应插座上。电源为380V 50Hz 。
（3）启动油泵排气
将回油阀（15）打开，送油阀（16）打开。旋转电源开关，接通机器电源（红色指示灯亮）显示建仪画面，2秒钟后显示测试画面。按下“启动”键，启动电机，油泵开始工作，持续工作约一分钟后关闭回油阀，此时可发现下压板缓慢上升，在下压板上升到约20mm时，关闭送油阀并打开回油阀，此时下压板处于回落状态。重复以上步骤3~4次可完全排除系统内气体。
四、DYE-2000型电液式混凝土压力试验机的操作使用：
1、通电：
旋转电源开关，接通电源（红色指示灯亮）显示建仪画面，2秒钟后显示测试画面（如图1），系统处于关闭状态。
图1
2、系统设置：
按“菜单”键，进入选择菜单状态（如图2）。在设置状态下再按“返回”键就退出。用“↑↓”键对光标上下移动，进行功能选择。
图2
如图2，此时光标在1处，如按“确认”键，则进入系统压力测试菜单，具体操作见第六节标定与检测。
用“↑↓”键对光标上下移动进行选择，如选择2，则进入系统设置菜单（如图3）。
图3
（1) “时间”处分别为日期年，月，日，时，分，秒的输入。日期月的输入，范围（1～12）。日期日的输入，范围（1～31）。日期时的输入，范围（0～23）。日期分的输入，范围（0～59）。一般来说时间无需调正，工作较长时间后，如时间出现偏差，可按照上述方法调正。如不需进行时间设置就不许输入任何值，每次按“确认”键即可。
（2) “序号”处为试验编号的输入，范围（0～9999）。
一般做完该次试验的数据后，编号自动加1，可以进行下一组试件的试验。如果“编号”不是连续的，可以输入相应的编号，再开始试验。关闭电源后重新开机，编号将自动从上一次的编号连续下去，不必自己重新输入编号。
（3) “组数”处为试验组块的输入，范围（1或3）。
如需做单块试验，则选择1，需做3块一组的试验选择3。如选择3，但没有做满3块而必须打印，则必须按功能键进入另一个菜单进行保存，再到查询菜单里查询打印。
（4) “截面积号”为选择试块的模式，范围（1、2、3或4）。
选择1：模式（1）用于横截面积100×100mm2的抗压试块
选择2：模式（2）用于横截面积150×150mm2的抗压试块
选择3：模式（3）用于横截面积200×200mm2的抗压试块
选择4：模式（4）用于用户任意设定截面（mm2）的抗压试块
（5) “自定义”为自定义试块的模式，截面范围（1～65535mm2）。
如在上一步中选择了1～3则输入截面积无效，只有选择了4才进入此模式。自由输入自定义截面。
（6) “龄期”为试块龄期的输入，范围（0~99天）
* 设定参数：用“↑”键对光标位的数值进行改变，用[＞]键对闪烁位进行移动。
* 设定参数应依顺序设定，按“确认”键将按顺序设置，一直回到原始状态，设定值才设置完毕，如要取消，则按“返回”键退出。
3、清零：
按一次“清零”键，显示器显示0.0，（如不显示0.0，再按一次“清零”键，直至显示器显示0.0）。
4、系统换档：
本压力试验机系统有两档可供选择,1000kN和2000kN。在试验前应选定合适的档位。
5、数据查询：
因本压力试验机的系统存储量为3000个单元，所以在调取原存数据打印时只能按日期和编号调用已存的数据。
查询数据的操作如下（如图4）：
图4
（1)按“查询”菜单后，显示“0000000000”输入要查询数据的年月日和编号。例如“0302180001”为2003年2月18日第0001号数据。
（2)按“确认”键，系统进行数据库处理，如找到和查询条件一样的数据就显示出来，如果没找到，就显示数据库中条数据。
（3)可以用键“←”、“→”对数据库的数据进行向前查询和向后查询。
（4)在查询状态下，按“打印”键可打印数据库的数据。
五、DYE-2000型电液式混凝土压力试验机的试验步骤：
1、接通电源，红色指示灯亮，如不亮，则顺时针旋转电源开关。
2、选定合适的档位。
3、按“菜单”键进行系统设置，按“确认”键保存设置。系统默认设置如图3，如不需调整，直接进行下一步操作。
4、按“清零”键清零。
5、放入试件，对中心。
6、调整手轮，使上压力板离试件约5mm。
7、按“启动”键，启动电机。（红色信号灯亮，如不亮则不会显示速率，试验数据无法保存及打印）。
8、关闭回油阀，缓慢打开送油阀，按要求的速率控制送油阀加载，直至试件破裂，显示值为峰值显示。同时液晶屏能画出试件从加荷到破裂的曲线。（如图5）。
图5
9、打开回油阀，关闭送油阀。
10、清除试件碎块。
11、放入第二块试件，再按“启动”键，重复步骤8～10。
12、放入第三块试件，再按“启动”键，重复步骤8～10。
13、打开回油阀卸荷。
14、按“确认”键，进入数据画面，可以显示出该次试验的数据（峰值）。
15、按“打印”键打印出该编号内的全部检测数据内容。（不需打印直接按“返回”键退出。）
16、按“返回”键返回测试画面，进行下一组试验。
17、试验结束，在测试状态下按“停止”键，停止电机。
18、关闭电源。
注意：当活塞超出行程（25mm），接近开关起保护作用，压力机停止工作，这时应打开回油阀手柄，使活塞下降一段距离，然后重新进行试验。
六、DYE-2000型电液式混凝土压力试验机的标定与检测：
按计量法规定，本压力试验机一年检定一次，且由当地计检局指定的法定计量部门进行。本压力试验机在使用中，除法定计量部门外，用户请勿随意进入标定状态，否则会将内部数据搞乱，本压力试验机将不能正常使用。
压力试验机在通电三分钟后在试验状态下用三等标准测力计进行，标定步骤如下：
1、接通电源。
2、按“清零”键清零。
3、选择要标定的档位（1000kN或者2000kN）。
4、按“菜单”键，进入菜单画面（如图2）。
5、选择“系统压力测试”，按“确认”键进入压力测试画面（如图6）。
图6 图7
6、选择“压力标定”，按“确认”键，输入密码“761013”，按“确认”键，进入“标定菜单”，（如图7）。此时系统显示标定零点。
7、按“启动”键，启动电机。
8、按“确认”键，系统显示“20%”。
9、关闭回油阀，打开送油阀，平稳加载，将活塞慢慢升起，稳住送油阀。此时显示器不一定显示为0.0（±1.0为允许值）；从额定载额的20%（如2000kN压力机的20%为400.0kN，以测力环为基准）开始检定，检定应为五点，（五点应为负载的20%、40%、60%、80%、），当测力计显示接近额定载额的20%时，关小送油阀，慢慢逼近额定载额的20%（如2000kN压力机的20%为400.0kN，以测力环为基准）。在到达的同时按下“确认”键，20%点位完成。
10、同样依次标定40%、60%、80%、。当完成时，系统自动退出标定状态。但必须全部完成后，系统才保存本次标定值。
11、打开回油阀，关闭送油阀。
如果标定的显示和测力机显示差值比较大时，要标定两次，一般只需一次。
当标定完成以后，必须对系统进行检测，系统可任意检测6点数据，一般为标定的负载的零点、20%、40%、60%、80%和 。系统检测步骤如下：
1.接通电源。
2.按“清零”键清零。
3.选择要检测的档位（1000kN或者2000kN）。
4.按“菜单”键，进入菜单画面（如图2）。
5.选择“系统压力测试”，按“确认”键进入压力测试画面（如图6）。
6.选择“压力检测”，按“确认”键进入“检测菜单”，（如图8），此时系统显示“1”，表示检测零点。
图8
7.按“启动”键，启动电机。
8.按“确认”键，系统显示“2”。
9.关闭回油阀，打开送油阀，平稳加载，油缸的活塞慢慢升起，稳住送油阀。从额定载额的20%（如2000kN压机的20%为400.0kN，以测力环为基准）开始检测，检定为五点。当测力机显示接近额定载额的20%时，关小送油阀，慢慢逼近额定载额的20%。在到达的同时按下“确认”键，20%点位完成，此时，系统显示“3”。
10.同样依次检测40%、60%、80%、，系统依次显示“4”、“5”、“6”。当完成时，系统自动退出检测状态。
11.打开回油阀，关闭送油阀。
12.按“打印”键，系统能打印出刚才检测的数据。
在标定或检测状态下按“返回”键，就退出所在的状态，数据不保存。
在进入标定或检测前的档位，就是本次标定或检测的档位
七、DYE-2000型电液式混凝土压力试验机的维护及故障排除：
1、压力试验机的维护：
（1）每日试验结束后须清理破碎试块并保持上下压板、垫块表面清洁。
（2）在连续使用2~3个月后须观察油面高度是否符合要求。
（3）机器连续使用6个月后为保持液压系统的洁净必须更换液压油。更换时首先打开放油螺塞（12）等油排完后再重新拧紧。
注油时参照三、2中有关内容。
注意：液压油更换后再次试用前应先启动油泵排气（见三、2（3）项）
（4）长时间不使用时可用塑料罩，罩于机体上以保持设备洁净。上、下承压板及球座在擦拭干净后再涂满稀薄的油膜以防止锈蚀。
（5）长时间不使用后再次使用时请从三、2项“调试”开始执行。
2、压力试验机的故障排除 ：
以下故障为简单的常见故障，用户可根据情况按下述方法解决：
（1）加载不均匀
系统内有残留气体，可通过第三项中有关内容操作，并松开油缸背下部油管接头。
（2）油泵电机不工作
更换保险丝。
（3）显示屏不显示
①更换保险丝
②卸下后盖板检查电源线联接是否牢固
（4）显示屏显示异常
断电后，打开后盖板，检查传感器输入接插件是否可靠，若完好应检查传感器是否正常。
如果出现其它无法解决的问题时，请与本公司联系。切不可自行处理以招致不必要的麻烦。
八、DYE-2000型电液式混凝土压力试验机的注意事项：
本注意事项内容包括使用、维护、检验中的有关内容。
1、使用时电源电压必须准确无误；
2、传感器与主机连接的电缆不得有中间接头，如遇破损需更换电缆，并且接线准确无误；
3、使用时必须按说明书规定程序操作。
4、操作中严禁下压力板（7）超过活塞规定行程。
5、在经过长时间工作后密封圈可能会失效而导致油缸严重渗油，此时应遵循以下方法更换密封圈。
（1）移出下压力板及防尘罩；
（2）用2只M12吊环螺钉吊出活塞后拆出油缸内壁密封圈、环；
（3）装换上新的密封圈、环，并小心放入活塞，盖上承压板，在不使用时始终保持其外表光滑、洁净，不得碰伤，刮毛和堆积杂质。
6、试验机外壳必须安全接地，试验机机架后侧有接地螺钉。
7、标定由计量部门进行，用户不得随意操作。
8、试验机不能与一个大功率电器设备共用一个电源插座。
9、试验机应置于干净处，防止灰尘侵入，并在温度为10~35℃，湿度≤80％的工作环境中使用。
10、试验结束，传感器应处于脱离载荷状态， 以保护传感器。 试验中执行打印时，若是打印纸用完，换上新的打印纸，按开关SEL键，再按LF键，打印机会自动进纸。
11、请不要私自拆卸仪器。
