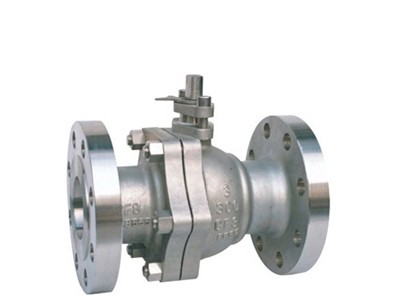

一、Q41Y不锈钢硬密封球阀特点：
1、采用不锈钢材质制造，使阀门有较佳的防腐蚀性能
2、采用Y型密封应用在高温腐蚀工况当中更加可靠，可达450度
3、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
4、由于是采用Y密封，故全部采用实心球，并且球体经过研磨有效的保证阀门的密封，能够达到相关标准，应用在项目当中寿命长。
5、Q41Y不锈钢硬密封球阀下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
二、Q41Y不锈钢硬密封球阀材质表：
| 序 号 | 零件名称 | 材料名称 | |||
| Q41Y-P | Q41Y-PL | Q41Y-R | Q41Y-RL | ||
| 1 | 阀体/阀盖 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni12Mo2 |
| 2 | 球体 | 304 | 304L | 316 | 316L |
| 3 | 阀杆 | 304 | 304L | 316 | 316L |
| 4 | 阀座 | PTFE/PPL/NYLIN/柔性石墨 | |||
| 5 | 填料/垫片 | PTFE/PPL/NYLIN/柔性石墨 | |||
| 6 | 螺栓 | 不锈钢 | |||
| 7 | 螺母 | 不锈钢 | |||
| 8 | 手柄 | 铸钢 | |||
三、Q41Y不锈钢硬密封球阀规格尺寸：
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||||
| L | D | D1 | D2 | D6 | b-f | z-Φd | W | ||
| 1.6 | 15 | 130 | 95 | 65 | 45 |
| 14-2 | 4-14 | 115 |
| 20 | 140 | 105 | 75 | 55 |
| 14-2 | 4-14 | 130 | |
| 25 | 150 | 115 | 85 | 65 |
| 14-2 | 4-14 | 150 | |
| 32 | 165 | 135 | 100 | 78 |
| 16-2 | 4-18 | 190 | |
| 40 | 180 | 145 | 110 | 85 |
| 16-3 | 4-18 | 230 | |
| 50 | 200 | 160 | 125 | 100 |
| 16-3 | 4-18 | 240 | |
| 65 | 220 | 180 | 145 | 120 |
| 18-3 | 4-18 | 280 | |
| 80 | 250 | 195 | 160 | 135 |
| 20-3 | 8-18 | 310 | |
| 100 | 280 | 215 | 180 | 155 |
| 20-3 | 8-18 | 330 | |
| 125 | 320 | 245 | 210 | 185 |
| 22-3 | 8-18 | 600 | |
| 150 | 360 | 280 | 240 | 210 |
| 24-3 | 8-23 | 800 | |
| 200 | 400 | 335 | 295 | 265 |
| 26-3 | 12-23 | 1000 | |
| 250 | 450 | 425 | 355 | 320 |
| 30-3 | 12-25 | 1200 | |
Q41Y不锈钢硬密封球阀是本公司主打产品，欢迎询价下单
